Тактико-технические данные
Обозначение: М19
Тип: зенитная самоходная установка
Экипаж, чел.: 6
Боевой вес, т: 17,48
Длина, м: 5,46
Ширина, м: 2,85
Высота, м: 2,98
Вооружение: две 40-мм
Двигатели : «Кадиллак», 2x110 л.с.
Максимальная скорость, км/ч: 55
Запас хода, км: 160

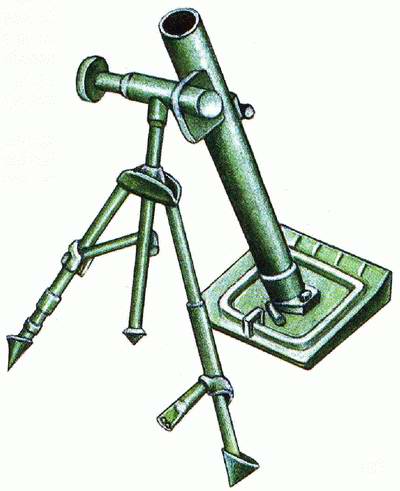

60-мм миномет М19
Когда в декабре 1941 года Соединенные Штаты вступили в войну на Тихом океане, оказалось, что у американских войск нет достаточно легких и эффективных минометов огневой поддержки пехотных взводов и рот, вынужденных действовать в условиях джунглей и гористой местности, нередко в отрыве от баз снабжения. Артиллерийские орудия было трудно транспортировать в джунглях, и они обладали плохой маневренностью в скоротечных сражениях.
Легкий ротный миномет калибра 60 мм, обозначенный М19, был принят на вооружение американской армии только в 1943 году. Он был выполнен по классической схеме и состоял из гладкого ствола с казенником и стреляющим устройством, двуноги-лафета, механизма горизонтирования, прицельного устройства и опорной плиты квадратной формы. Общий вес миномета со стандартной опорной плитой составлял 20,5 кг. Для последующего снижения веса М19 комплектовался и уменьшенной опорной плитой. В этом случае двунога-лафет отделялась и наводчик при ведении огня придерживал ствол рукой. Вез двуноги-лафета и с компактной опорной плитой миномет весил всего 9,3 кг и легко переносился вторым номером расчета.
60-мм миномет М19 применялся подразделениями армии США до самого конца Второй мировой войны, а затем использовался в боях на Корейском полуострове. Он широко поставлялся за рубеж и находился на вооружении армий Бельгии, Канады, Дании, Японии, Южной Кореи, Ирана и других стран. В США М19 были сняты с вооружения в начале 60-х годов и законсервированы. Однако во время боевых действий во Вьетнаме минометы этого типа вновь достали со складов для замены не оправдавших себя более тяжелых 81-мм минометов М29.
Тактико-технические данные
Обозначение: М19
Тип: легкий миномет
Калибр, мм: 60
Вес в боевом положении с двуногой-лафетом и стандартной плитой , кг: 20,5
Начальная скорость мины , м/с: 156
Скорострельность, выстр/мин: 30
Макс. дальность стрельбы, м: 1830
Вес мины, кг: 1,46

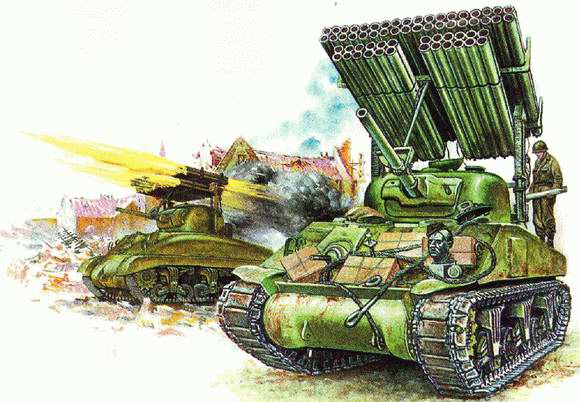

Т34 «Каллиоп»
США позднее других стран приступили к созданию реактивных снарядов и мобильных установок для их
Базой для реактивной системы США послужил средний танк М4 «Шерман». На его башне смонтировали пакет из 60 трубчатых направляющих для реактивных снарядов М8 калибра 4,5 дюйма (114 мм). Вес залпа составлял 960 кг, максимальная дальность стрельбы — 3800 м. Однако вес боевой части каждого снаряда не превышал 2 кг и эффективность действия установки по защищенным целям была мала.
Горизонтальное наведение реактивной установки на цель осуществлялось командиром экипажа путем поворота башни. Вертикальная наводка производилась подъемом или опусканием ствола пушки, с которым посредством жесткой тяги был связан пакет направляющих. Общий вес установки составлял около 1 т, поскольку трубы направляющих изготавливались из фанеры. Перезарядка системы на поле боя была весьма проблематичной, и поэтому ее попросту сбрасывали с танка сразу после залпа. Для этого отсоединялся всего один электроразъем и выбивались кувалдой три болта. В дальнейшем установка была модернизирована и избавиться от нее стало возможно без выхода экипажа из танка.
Кроме Т34, в США существовала еще пусковая установка Т40 для двадцати реактивных снарядов М17 калибра 7,2 дюйма, также смонтированная на «Шермане». Новые снаряды имели меньшую дальность и более мощную осколочно-фугасную боевую часть. Танковые пусковые установки обоих типов применялись американцами в ходе операции «Оверлорд» (открытие 2-го фронта) летом 1944 г.
Тактико-технические данные
Обозначение: Т34 CALLIOPE
Тип: РСЗО
Калибр реактивного снаряда , мм: 114
Число направляющих : 60
Время выполнения залпа , с: 15-20
Дальность стрельбы , м: 3800
Вес снаряда, кг: 16
Финляндия

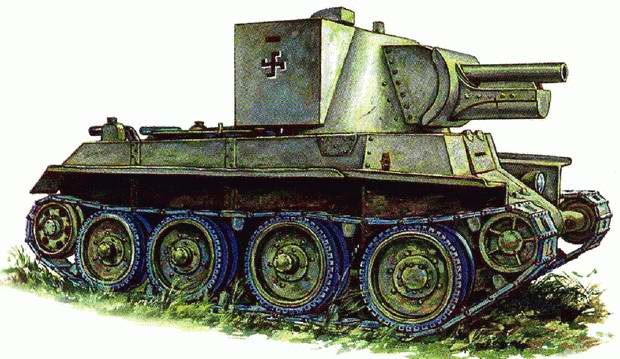

ВТ-42
В ходе Второй мировой войны немало танков воюющих стран доставалось противнику. Часть из них использовалась по прямому назначению, некоторые переоборудовались в тягачи, и довольно много танков переделывалось в самоходные артиллерийские установки.
В 1941 году финские войска захватили около двух десятков советских танков БГ-7 образца 1937 года. Уже весной 1942 года на заводе VTT начались работы по переоборудованию машин в штурмовые самоходные артустановки. Для этой цели были получены из Англии и закуплены в Испании 114-мм британские гаубицы Q.F. Mk II. Чтобы смонтировать их на базе БТ-7, пришлось значительно переделать и увеличить стандартную башню танка. Корпус и ходовая часть остались без изменений. Ствол орудия в самоходном исполнении был оборудован дульным тормозом. Боезапас самоходки составлял 20 выстрелов раздельного заряжания. Максимальная дальность стрельбы не превышала 6700 м.
