Тактико-технические данные
Обозначение: type 88
Тип: зенитная пушка
Калибр, мм: 75
Длина ствола, мм: 3315
Вес в боевом положении, кг: 2443
Угол ГН, град: 360
Угол ВН, град: 0; +85
Начальная скорость снаряда, м/с: 720
Макс. досягаемость
Вес снаряда, кг: 6,58
20-см реактивный миномет «тип 4»
Хотя императорская Япония накануне Второй мировой войны отставала от европейских государств по уровню развития традиционных видов вооружения, в ходе последующих сражений она во многом сумела наверстать упущенное благодаря технической помощи, оказанной фашистской Германией. Однако наладить массовое производство таких современных видов оружия, как реактивные самолеты и реактивные артустановки, Япония не смогла по причине ограниченного потенциала промышленности и малоквалифицированной рабочей силы.
Свой первый реактивный миномет японцы разработали под снаряд калибра 20 см, боевая часть которого могла снаряжаться взрывчаткой или отравляющими веществами. По внешнему виду установка напоминала обычный миномет, оборудованный опорной плитой, лафетом-двуногой, прицельными устройствами и механизмом горизонтирования. Отличие заключалось в гладкой трубе ствола, открытой с обеих сторон. Примерно половина ее верхней части шарнирно откидывалась вверх для удобства заряжания. Стабилизация снаряда в полете осуществлялась вращением за счет истечения пороховых газов твердотопливного двигателя через тангенциальные сопла. Точность и дальность стрельбы из этой установки были невысокими, и вся надежда возлагалась на массовое применение этого оружия. Для этого пусковую установку упростили и стали в конце войны изготавливать из деревянных планок в виде длинной коробки, которая также служила укупоркой снаряда при его транспортировке. Пакеты таких установок монтировались на легких кораблях и автомобилях. Самые тяжелые реактивные снаряды, которые японцы использовали при обороне островов Лусон и Иводзима, имели калибр 44,7 см и боевую часть весом 180 кг. Дальность стрельбы из деревянных укупорок составляла 2 км. Но если обороняющиеся выпускали свои снаряды тысячами, то наступающие американцы — сотнями тысяч, и это в конце концов решило исход сражений.
Тактико-технические данные
Обозначение: type 4
Тип: реактивный миномет
Калибр, мм: 200
Длина ствола, мм: 984
Вес снаряда, кг: 92,6
Вес боевой части , кг: 16,2
Макс. дальность стрельбы, м: 2750
Послевоенная и современная АРТИЛЛЕРИЯ
Великобритания

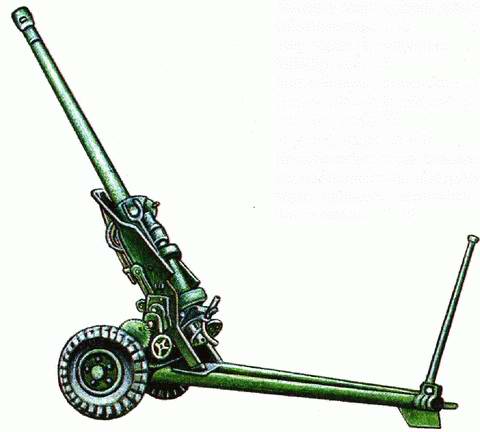

105-мм легкая гаубица-пушка
Английская 105-мм гаубица-пушка была разработана в середине 60-х
Гаубица-пушка имеет автофретированный ствол-моноблок с двухкамерным дульным тормозом, заимствованным у самоходной гаубицы «Эббот». Затвор вертикальный клиновой. Тормоз отката гидравлический, с регулируемой длиной отката. Накатник гидропневматический. Уравновешивающий механизм пружинного типа. Подрессоренный лафет без щитового прикрытия оборудован опорной плитой для установки орудия на боевой позиции и трубчатыми нераздвижными станинами. Вращающаяся плита обеспечивает артсистеме горизонтальный круговой обстрел. Без использования плиты угол горизонтальной наводки орудия не превышает 11°. В прицельные приспособления вмонтированы светящиеся капсулы с радиоактивным тритием для подсветки шкал в ночное время. Для стрельбы применяются выстрелы раздельно-гильзового заряжания с осколочно-фугасным, бронебойным с пластическим взрывчатым веществом, осветительным и дымовым снарядами весом по 116 кг.
105-мм легкая гаубица-пушка перевозится по суше механической тягой. Для компактности системы в походном положении ствол орудия поворачивается на 180° и закрепляется над станинами.
Кроме армии Великобритании, 105-мм гаубицы-пушки состоят также на вооружении армий Австралии и Новой Зеландии. Усовершенствованный вариант орудия с новым стволом, обозначенный М119 и приспособленный для ведения огня штатными боеприпасами НАТО, выпускается по лицензии в Соединенных Штатах Америки.
Тактико-технические данные
Обозначение: L118
Тип: легкая гаубица-пушка
Калибр, мм: 105
Вес в боевом положении, кг: 1818
Длина ствола, калибров: 30
Угол ГН, град: 360
Угол ВН, град: -5; +70
Начальная скорость снаряда, м/с: 708
Скорострельность, выстр/мин: 6
Макс. дальность стрельбы, м: 17200
Вес снаряда, кг: 16

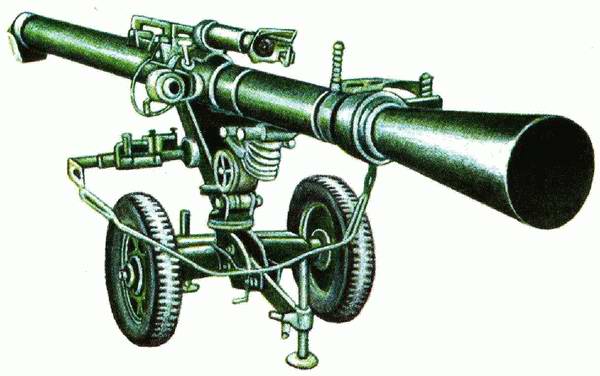

120-мм безоткатное орудие L6 «Вомбат»
Разработанное в Великобритании в середине 50-х годов 120-мм безоткатное орудие «Бат» в дальнейшем прошло несколько стадий модернизации, в соответствии с которыми его название вначале изменилось на «Мобат», а затем на L6 «Вомбат».
Орудие «Бат» имело нарезной ствол с затвором, лафет с колесным ходом и щитовое прикрытие. От обычного артиллерийского орудия оно отличалось преимущественно соплом для отвода пороховых газов, ввинченным в заднюю часть затвора. «Мобат» представлял собой облегченный вариант артсистемы. Снижения веса примерно на 300 кг удалось добиться в основном за счет демонтажа щитового прикрытия. Над стволом установили 12,7-мм пристрелочный пулемет.
В 1962 году на вооружение британской армии поступил очередной вариант безоткатного орудия — L6 «Вомбат». Он оборудован двухколесным лафетом из легких сплавов и усовершенствованными затвором и прицельным приспособлением. На огневой позиции лафет удерживается в вертикальном положении с помощью откидывающейся вперед стрелы. В состав боекомплекта входят унитарные выстрелы с кумулятивным снарядом весом 12,84 кг, пробивающим на дистанции 1000 м броню толщиной 250–300 мм, бронебойно-трассирующим снарядом с пластическим взрывчатым веществом, а также осколочным снарядом со стреловидными поражающими элементами.
