Бронирование корпуса и башни самоходной гаубицы PzH 2000 защищает экипаж от крупнокалиберных пуль и осколков снарядов. Моторно-трансмиссионное отделение находится в передней части машины, а башня кругового вращения смещена к корме. Артчасть состоит из 155-мм гаубицы L52 с длиной ствола 52 калибра. Ствол оснащен эффективным многощелевым дульным тормозом и имеет хромированный канал. Раздельное заряжание гаубицы полностью автоматизировано. В боекомплект входят 60 снарядов и метательные заряды, состоящие из шести модулей MTLS. Максимальная дальность стрельбы орудия обычным снарядом L15А2 достигает 30 км, активно-реактивным — 40 км. Самоходка может выпустить 12 снарядов в течение 59,74 секунды. Система управления
PzH 2000 может действовать в автоматическом режиме. Бортовой компьютер MICMOS способен самостоятельно наводить орудие с цели на цель, получая данные по радио от внешнего пункта управления.
Тактико-технические данные
Обозначение: Panzerhaubitze 2000
Тип: самоходная гаубица
Экипаж, чел.: 5
Боевой вес, т: 55
Длина, м: 11,67
Ширина, м: 3,48
Высота, м: 3,06
Вооружение: 155-мм гаубица L52; 7,62-мм пулемет
Двигатель: MTU MT 881 Ка 500 мощностью 1000 л.с.
Макс. скорость , км/ч: 60
Запас хода, км: 420

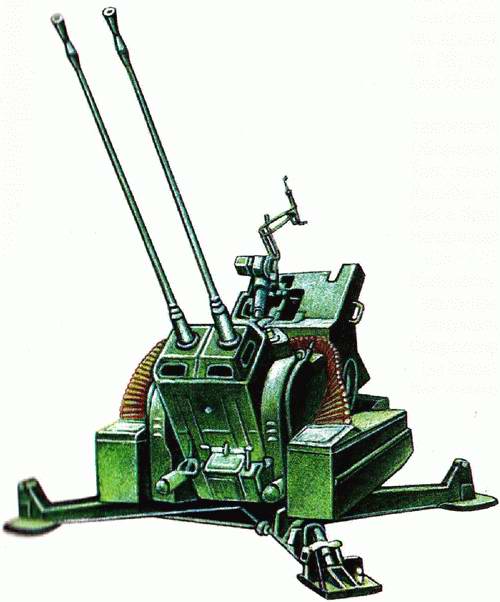

20-мм зенитная установка Mk 20 Rh 202
В середине 50-х годов на вооружении сухопутных войск различных стран мира появились зенитные ракетные комплексы, способные эффективно бороться с воздушными целями. Роль ствольной артиллерии значительно снизилась: орудия среднего и большого калибров были выведены из состава зенитных подразделений, и такую же судьбу некоторые военные специалисты пророчили и малокалиберной зенитной артиллерии. Однако дальнейшие события и, в частности, боевые действия во Вьетнаме и на Ближнем Востоке показали, что зенитные автоматы калибра 20–40 мм все еще представляют собой довольно грозное оружие против низколетящих самолетов, а надежного прикрытия военных объектов от воздушных налетов можно достигнуть только совместным использованием МЗА и зенитных ракет. В итоге в конце 60-х годов в государствах НАТО вновь приступили к разработке зенитных автоматов.
В ФРГ фирма «Рейнметалл» создала для защиты позиций ЗРК, аэродромов, станций РЛС и других объектов ВВС 20-мм спаренную зенитную установку Mk 20 Rh 202. Кроме двух автоматических пушек, она состоит из механизмов наведения с ручным и гидравлическим приводами, механизма питания боеприпасами и нижнего станка, оснащенного одноосным колесным ходом и тремя опорами. Система прицеливания и наводки Р56 итальянской разработки с аналоговым счетно-решающим устройством позволяет наводить пушки с упреждением по вводимым наводчиком данным (расстояние до цели и ее скорость). Питание автоматов ленточное, из коробчатых магазинов емкостью по 275 патронов, расположенных по обеим сторонам установки. В боекомплект пушек входят унитарные выстрелы с бронебойным и осколочно-зажигательным снарядами. Кроме ФРГ, зенитная установка Mk 20 Rh 202
Тактико-технические данные
Обозначение: Mk 20 Rh 202
Тип: зенитная установка
Калибр, мм: 20
Вес в боевом положении, кг: 1640
Начальная скорость снаряда, м/с: 1050–1150
Дальность стрельбы , м: эффективная наклонная по воздушным целям — 2000; максимальная горизонтальная — 7000
Скорострельность, выстр/мин: 1000 (на ствол)
Вес снаряда, кг: 0,11-0,12

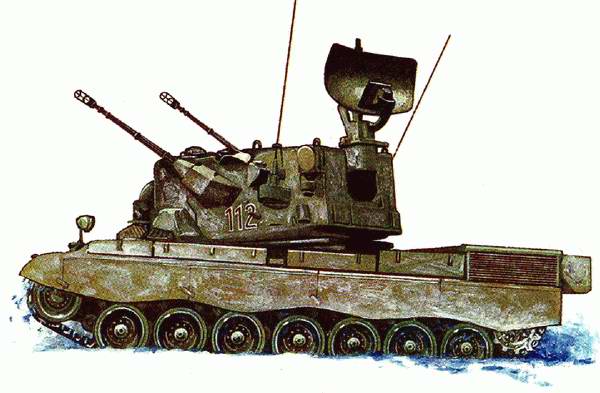

ЗСУ «Гепард»
Всепогодная самоходная зенитная установка разрабатывалась в Германии на конкурсной основе для замены американской ЗСУ М42, неспособной решать боевые задачи в ночное время. В конкурсе приняли участие две фирмы, «Рейнметалл» и «Контравес», построившие прототипы установки на шасси танка «Леопард-1». По итогам испытаний командование бундесвера отобрало опытный образец фирмы «Контравес», вооруженный двумя 35-мм автоматическими пушками швейцарской фирмы «Эрликон» в бронированной вращающейся башне. Общая скорострельность пушек составляет 1100 выстрелов в минуту.
ЗСУ под наименованием «Гепард» была принята на вооружение бундесвера в 1973 году, а первоначальный заказ на серийное производство этих машин для Германии составил 420 единиц. Кроме того, заказы на изготовление ЗСУ поступили из Нидерландов и Бельгии.
Самоходка «Гепард» предназначена для защиты танковых и механизированных колонн на марше и оборудована РЛС обнаружения и сопровождения воздушных целей с дальностью действия до 15 км. Антенны РЛС размещены в лобовой и кормовой частях башни.
Кроме РЛС, в систему управления огнем входят система опознавания «свой-чужой», счетно-решающее устройство и гиростабилизированные перископические прицелы. Машина оснащена также навигационной аппаратурой и средствами внешней и внутренней связи. Спаренные пушки с ленточным питанием способны поражать самолеты на высоте до 3000 м и на удалении до 4 км. После захвата цели РЛС обнаружения производится ее идентификация и, если это самолет противника, включается в работу РЛС слежения. Наведение пушек на цель осуществляет счетно-решающее устройство, а когда самолет оказывается в зоне поражения, экипаж получает сигнал на открытие огня. В случае необходимости пушки можно наводить и вручную с помощью оптического прицела. «Гепард» способен вести огонь с ходу в условиях сильно пересеченной местности.
Тактико-технические данные
Обозначение: Gepard
Тип: ЗСУ
Экипаж, чел.: 3
Боевой вес, т: 47,3
Длина, м: 7,7
Ширина, м: 3,25
Высота, м: 3,07
