Вес кумулятивного снаряда , кг: 7,5
Макс. дальность стрельбы, м: 6650

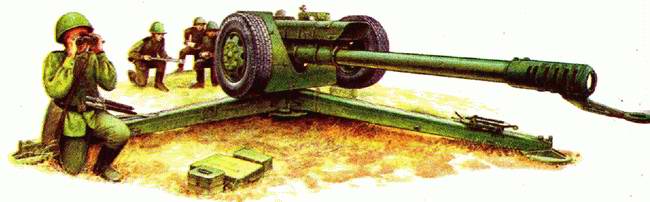

122-мм гаубица Д-30
122-мм гаубица Д-30 (2А18) впервые в СССР была оснащена вращающимся верхним станком лафета, обеспечивающим горизонтальное наведение орудия в пределах 360°. К патрубку нижнего станка жестко приваривалась одна из станин, а две другие крепились к нему шарнирно. В боевом положении гаубица поднималась специальным домкратом, размещенным в центральном отверстии нижнего станка, колеса вывешивались,
Проектирование дивизионной гаубицы Д-30 началось в 1954 году, согласно постановлению Совета Министров. Она предназначалась для замены в артиллерийских подразделениях 122-мм гаубицы М-30, состоявшей на вооружении Советской Армии с 1939 года. Опытные образцы орудия проходили различные испытания почти пять лет, и только в 1960 году развернулся серийный выпуск артсистемы.
Ствол гаубицы Д-30 состоит из трубы, казенника с вертикальным клиновым затвором, дульного тормоза со шкворневой балкой, передней и задней обойм. Тормоз отката гидравлический. Накатник — гидропневматический. Ходовая часть подрессоренная, с торсионной подвеской колес от автомобиля ЗИЛ-150. Для стрельбы прямой наводкой применяется оптический прицел ОП4М-45, для стрельбы с закрытых позиций — механическая панорама. В боекомплект гаубицы входят выстрелы раздельного заряжания с осколочно-фугасным, кумулятивным, осветительным, дымовым, агитационным снарядами, а также снарядом Ш1 с готовыми стреловидными поражающими элементами. Кумулятивный снаряд на дальности 2000 м под углом встречи 90° пробивает броню толщиной 180 мм.
Гаубица Д-30 поставлялась в различные страны мира и принимала участие в многочисленных вооруженных конфликтах. По лицензии орудие изготовлялось в Китае, Ираке, Египте и Югославии. На базе Д-30 были созданы самоходные артиллерийские установки в СССР (2С1 «Гвоздика») и Китае (Тип 85).
Тактико-технические данные
Обозначение: Д-30
Тип: дивизионная гаубица
Калибр, мм: 122
Вес в боевом положении, кг: 3200
Длина ствола, калибров: 39,2
Угол ГН, град: 360
Угол ВН, град: -7; +70
Начальная скорость снаряда, м/с: 690
Скорострельность, выстр/мин: 6-8
Дальность стрельбы , м: 15300

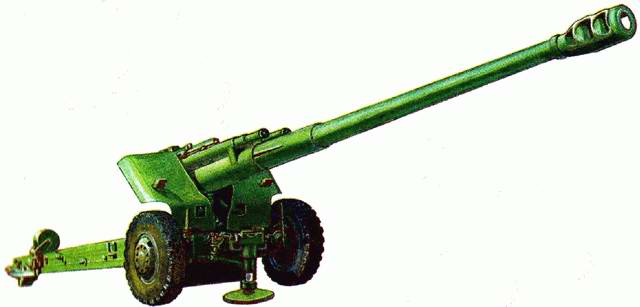

152-мм гаубица «Мста-Б»
Дешевая в производстве, простая и удобная в эксплуатации буксируемая гаубица 2А65 «Мста-Б» в 1986 году пришла на смену 152-мм пушке-гаубице Д-20 образца 1954 года. «Мста-Б» разрабатывалась в КБ производственного объединения «Баррикады» одновременно с 152-мм гаубицей 2Ф64 для самоходной установки «Мста-С» и имеет единые с ней баллистические характеристики.
Благодаря большому углу возвышения орудие может с высокой эффективностью поражать цели в окопах и полевых укреплениях. Переход гаубицы из походного в боевое положение осуществляется силами расчета за 1,5–2 мин. Стрельба ведется с поддона — при этом автоматически выключается при разведении станин подрессоривание, а колеса вывешиваются с помощью домкрата гидравлической системы. Ствол-моноблок орудия оснащен трехкамерным дульным тормозом. Затвор вертикальный клиновой полуавтоматического типа. Тормоз отката гидравлический, накатник гидропневматический. Дисковые колеса с торсионной подвеской позволяют транспортировать гаубицу со скоростью до 80 км/ч. В качестве стандартного тягача используется автомобиль «Урал»-4320.
Конструкция каморы «Мсты-Б», система раздельно-гильзового заряжания и нарезная часть ствола позволяют применять всю номенклатуру выстрелов от артсистем Д-20, МЛ-20 и 2СЗМ. В число специально разработанных выстрелов входят дальнобойный выстрел ЗВОФ72, осколочно-фугасный снаряд которого имеет
Тактико-технические данные
Обозначение: 2А65 «Мста-Б»
Тип: корпусная гаубица
Калибр, мм: 152
Вес в боевом положении, кг: 7000
Длина ствола, калибров: 53
Угол ГН, град: 54
Угол ВН, град: -3; +70
Начальная скорость снаряда, м/с: 810 (осколочно-фугасный)
Скорострельность, выстр/мин: 8
Макс. дальность стрельбы, м: 24700 (снаряд 3ОФ45)
Вес снаряда, кг: 43

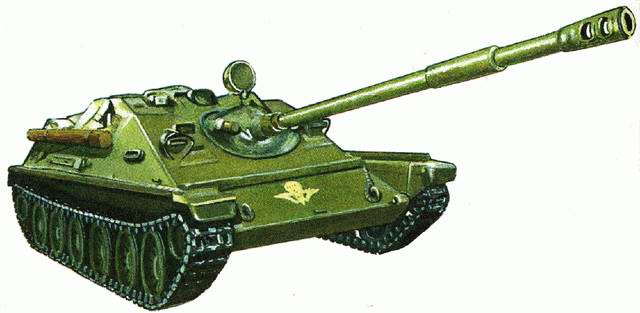

СУ-85 (АСУ-85)
Множество легких самоходок СУ-76, оставшихся после войны, уже не отвечали требованиям Советской Армии по мощности огня, и в 1951 году было решено разработать новую САУ с передним расположением полуоткрытого боевого отделения. Установленный под углом 45° лобовой лист толщиной 45 мм обеспечивал экипажу защиту от бронебойных снарядов среднего и малого калибров. Дополнительную прочность машине придавало гофрированное днище. В просторной рубке размещалась 85-мм пушка Д-70 с эжектором и двухкамерным дульным тормозом, спаренная с 7,62-мм пулеметом СГМТ. Угол горизонтального обстрела орудия составлял 30°, углы возвышения ствола от -5° до +15°. Для управления огнем наводчик располагал дневным и ночным прицелами, а также прибором ночного видения. Боекомплект САУ включал 45 унитарных выстрелов с осколочно-фугасным, бронебойно-трассирующим и подкалиберным снарядами. Последние имели начальную скорость 1150 м/с и могли поражать бронетехнику противника на дальности 1500–2000 м. В качестве силовой установки был использован автомобильный дизель ЯМЗ-206В, который разместили в кормовой части машины поперек корпуса. Ходовая часть состояла из 12 обрезиненных опорных катков с индивидуальной торсионной подвеской и мелкозвенчатых гусениц.
Самоходка, обозначенная СУ-85, предназначалась для сопровождения механизированных и танковых подразделений, а также для защиты парашютистов от вражеских танков. Подавляющее большинство САУ этого типа поступило в ВДВ под наименованием АСУ-85. В процессе эксплуатации машины выявилось много недостатков. Ненадежное однодисковое сцепление пришлось заменить на специальные многодисковые фрикционы. Для улучшения ходовых качеств машины основательно переделали автомобильную коробку передач. У модернизированного варианта самоходки боевое отделение оборудовали крышей толщиной 10 мм и вентиляцией. Учтя опыт боевого применения АСУ-85 в арабо-израильских войнах, на рубке установили 12,7-мм зенитный пулемет ДШКМ. 85-мм самоходная установка выпускалась серийно до 1964 года, а затем была заменена более современными машинами.
Тактико-технические данные
Обозначение : АСУ-85
Тип : авиадесантная САУ
Экипаж , чел.: 4
Боевой вес , т: 15,5
Длина , м: 8,43
Ширина , м: 2,97
Высота , м: 1,93
