Разместив башню самоходки в кормовой части машины, конструкторы расположили на ней два конвейера, позволяющие забирать боеприпасы прямо с грунта, не расходуя возимый боезапас. «Мста-С» обладает и другими достоинствами. Она, например, имеет комплект оборудования для подводного вождения и способна преодолевать водные преграды глубиной до 5 метров. Встроенное бульдозерное оборудование дает возможность САУ в считанные минуты вырыть себе окоп достаточной глубины.

Тактико-технические данные

Обозначение : 2С19 «Мста-С»

Тип : самоходная гаубица

Экипаж ,

чел.: 5

Боевой вес , т: 42

Длина , м: 11,9

Ширина , м: 3,58

Высота , м: 2,98

Вооружение : 152-мм гаубица 2А64, 12,7-мм пулемет НСВТ

Двигатель : В-84А мощностью 780 л.с.

Макс, скорость , км/ч: 60

Запас хода , км: 500

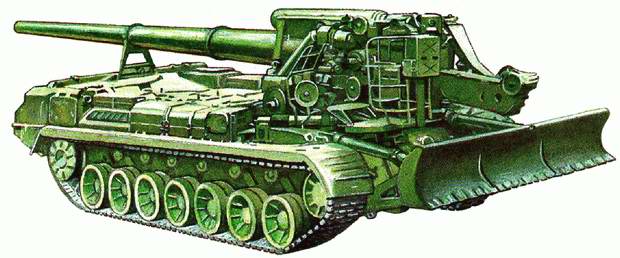

2С7 «Пион»

Первые проекты тяжелой самоходной артиллерийской установки нового поколения поступили в комиссию Министерства обороны СССР в 1968 году. Основным требованием разработок было достижение дальности стрельбы 25 км. После многочисленных обсуждений и споров в начале следующего года определили калибр орудия — 203 мм, а в качестве базы использовали шасси объекта 429.

Длинноствольную пушку разместили в открытом исполнении в кормовой части машины. За ней расположили массивный сошник с гидроприводом, обеспечивающий устойчивость САУ при стрельбе. Откат орудия большой мощности частично гасился при выстреле за счет опускающихся на грунт ленивцев, также оборудованных гидроприводом. Самоходка могла вести огонь и в походном положении при небольших углах возвышения и уменьшенных зарядах.

Корпус самоходки, обозначенной 2С7 «Пион», разделен перегородками на четыре отделения. В выступающей вперед кабине находятся на марше механик-водитель, командир и наводчик, а также размещается ЗРК «Стрела-2». Остальные члены экипажа располагаются в следующем отделении. Двигатель установлен в кормовой части машины.

Для облегчения раздельного заряжания пушки используется механизм заряжания, а для загрузки боеприпасов с грунта имеется ручная тележка со съемными носилками. Возимый боекомплект вначале составлял всего четыре выстрела с осколочно-фугасным и активно-реактивным снарядами весом около 100 кг. Однако САУ, модернизированные в 1983 году и обозначенные 2С7М, обладают боезапасом, увеличенным до 8 выстрелов. Кроме того, скорострельность пушки повышена с 1,5 до 2,5 выстрела в минуту и установлена новая аппаратура системы управления огнем. 203-мм самоходные артиллерийские установки «Пион» начали поступать в артбригады особой мощности в конце 70-х годов и до сих пор состоят на вооружении армий бывших советских республик. «Пион» — одна из самых мощных самоходок СССР. Дальность ее стрельбы активно-реактивным снарядом достигает 45 км.

Тактико-технические данные

Обозначение: 2С7М «Пион»

Тип: самоходная артустановка

Экипаж, чел.: 7

Боевой вес, т: 46,5

Длина, м: 13,2

Ширина, м: 3,38

Высота, м: 3,0

Вооружение: 203-мм

пушка 2А44

Двигатель: В-46-1 мощностью 745 л.с.

Макс. скорость , км/ч: 60

Запас хода, км: 500

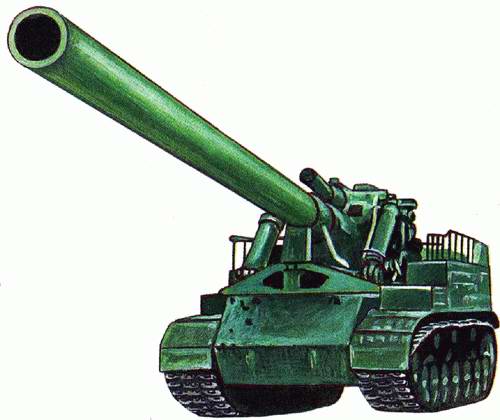

406-мм пушка 2А3

В 1954 году в СССР приступили к созданию самоходной 406-мм пушки особой мощности, предназначенной для уничтожения обычными и ядерными снарядами крупных военных и промышленных объектов противника, находящихся на удалении свыше 25 км. В стадии проектирования артсистема в целях секретности получила обозначение «Конденсатор-2П», а позднее ей был присвоен Министерством обороны индекс 2АЗ. Пушка разрабатывалась одновременно с самоходным минометом 2Б1 «Ока», согласно постановлению Совета Министров от 18 апреля 1955 года.

Специальная восьмикатковая ходовая часть тяжелой самоходки — «объект 271» — собиралась из узлов и агрегатов танка Т-10М, у которого была заимствована также практически без изменений силовая установка. Огромная сила отдачи при стрельбе из орудия частично гасилась опускающимися на грунт ленивцами и гидроамортизаторами. Артиллерийскую часть, обозначенную СМ-54, с механизмами наведения и заряжания разрабатывало ЦКБ-34 под руководством И.И. Иванова.

Опытный образец самоходной пушки 2АЗ собирался на Кировском заводе и поступил на испытания в начале 1957 года. Стрельбы проводились на Центральном артиллерийском полигоне под Ленинградом. В вертикальной плоскости орудие наводилось с помощью гидропривода, в горизонтальной — за счет поворота всей установки (для точной наводки механизм поворота был связан со специальным электродвигателем). Испытания выявили много конструктивных недостатков артсистемы (откат самоходки на несколько метров назад, повреждение ленивцев при ведении огня имитаторами ядерных снарядов, разрушение оборудования и срыв с креплений коробки передач), но после каждого выстрела матчасть установки изучалась и проводились мероприятия по устранению замеченных слабых мест конструкции.

Всего были построены четыре 406-мм самоходные пушки 2АЗ, показанные в 1957 году на военном параде в Москве. В связи с появлением ракетных комплексов в серии они не выпускались.

Тактико-технические данные

Обозначение : 2А3 («Конденсатор-2П»)

Тип : самоходная пушка

Расчет , чел.: 7

Боевой вес , т: 64

Длина , м: 20

Ширина , м: 3,08

Высота , м: 5,75

Вооружение : 406-мм пушка СМ-54

Двигатель : В12-6Б мощностью 750 л.с.

Запас хода , км: 200

Макс, дальность стрельбы , км: 25,6
