Рукоятка заряжания укреплена на штоке поршня, располагается под рукояткой для переноски и может отклоняться вправо или влево. Автомат рассчитан, прежде всего, на ближний бой с быстрым приведением в готовность к стрельбе, быстрым наведением и простотой управления оружием. Пистолетная рукоятка и цевье - части единого пластикового корпуса, делающего обращение с автоматом комфортнее.

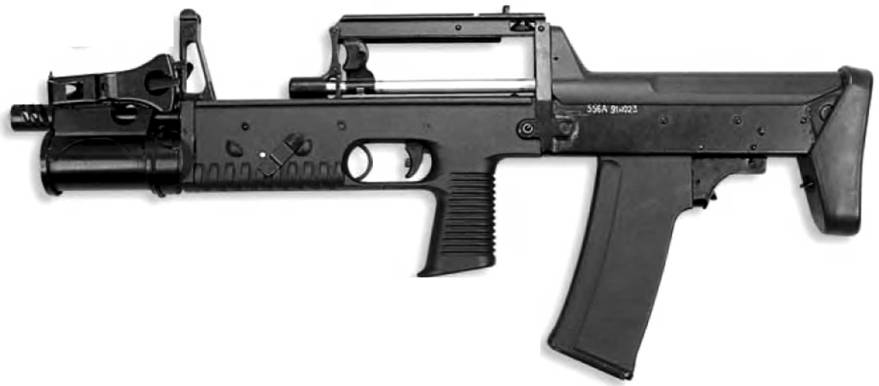

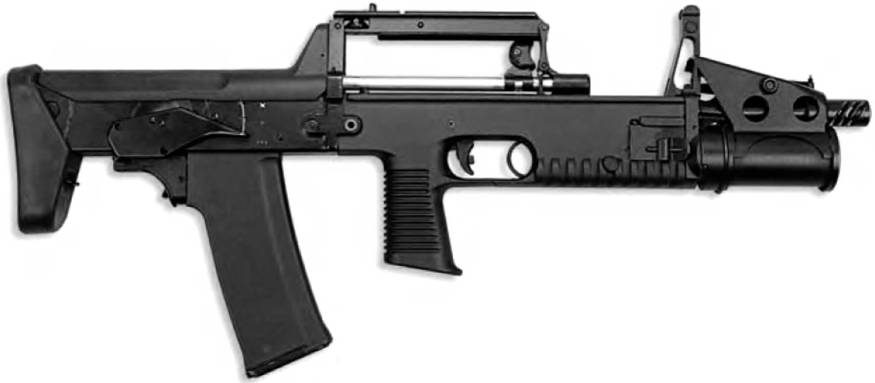

Стрелково-гранатометный комплекс А-91М (5,56 мм)
Патрон 5,56x45

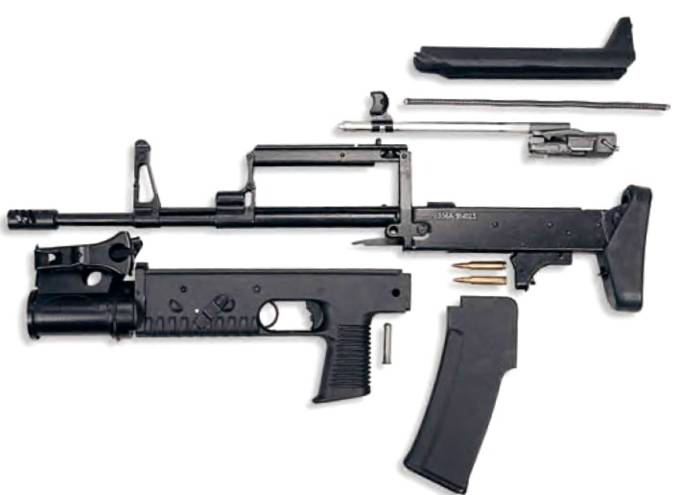

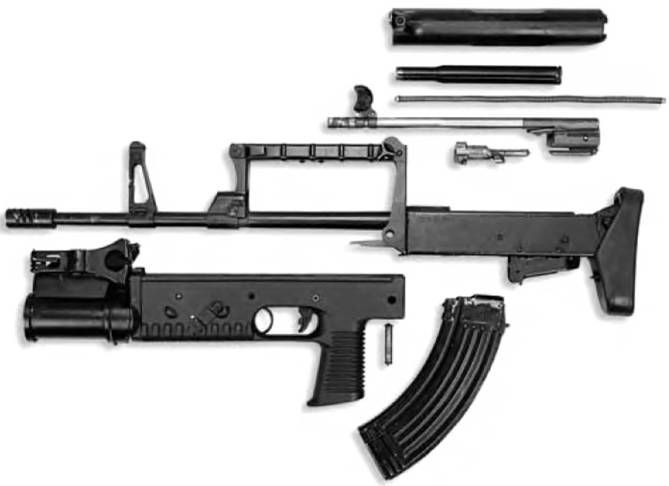

Неполная разборка стрелково-гранатометногс комплекса А-91М (5,56 мм)
Секторный прицел с диоптрическим целиком и регулировочным барабаном смонтирован на рукоятке для переноски. Использование диоптра позволило удлинить прицельную линию.
40-мм дульнозарядный гранатомет интегрирован в цевье автомата. Установка гранатомета улучшает баланс оружия схемы «буллпап», важный при стрельбе без упора. Оружие имеет два отдельных спусковых крючка для автомата и для гранатомета. Прицел гранатомета смонтирован с левой стороны корпуса. Резиновый затыльник смягчает отдачу при стрельбе из гранатомета.
В качестве экспортной создана модификация А-91М под патроны 5,56x45. Главное отличие заключается в конструкции ствола, поворотного затвора и магазина (с пластмассовым корпусом), но изменен и ряд других деталей и узлов - в частности, шток газового поршня, секторный прицел. Прицельная дальность стрельбы - до 500 м. Узел с гранатометом может заменяться на узел обычного цевья.
Малогабаритный автомат СР.З «Вихрь»
Калибр…9 мм
Патрон…9x39 (СП.5, СП.6)
Масса оружия без патронов…2,0 кг
Длина оружия:
с откинутым прикладом… 640 мм
со сложенным прикладом… 395 мм
Длина ствола…156 мм
Начальная скорость пули… 290 м/с
Темп стрельбы… 900 выстр./мин
Боевая скорострельность… 40/60 выстр./мин
Прицельная дальность… 200 м
Емкость магазина…10 или 20 патронов

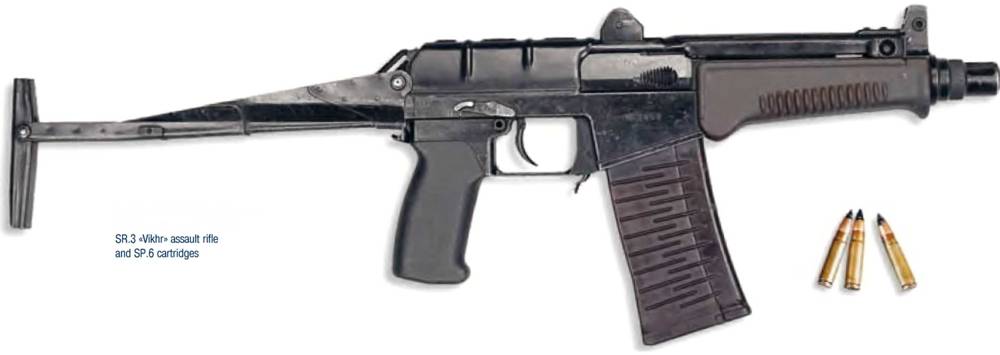

Автомат СР.З «Вихрь» с откинутым прикладом и патроны СП.6

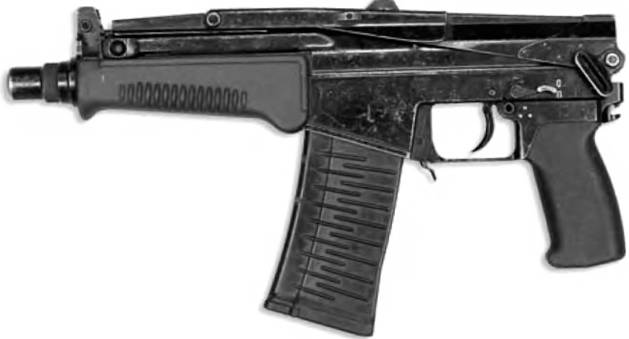

Автомат СР.З «Вихрь» со сложенным прикладом

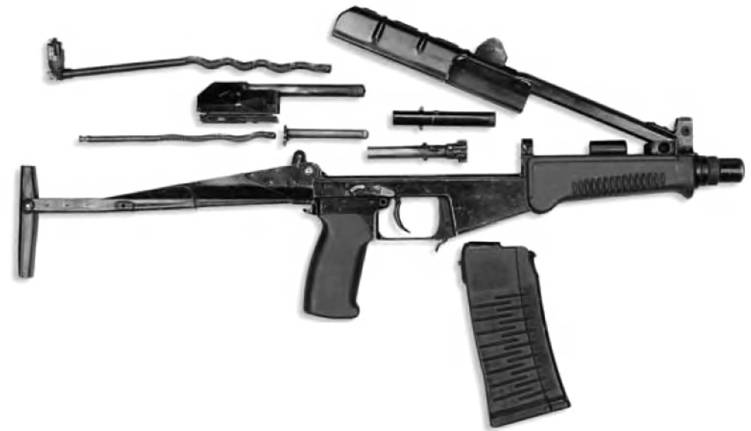

Неполная разборка автомата СР.З «Вихрь»
ЦНИИТОЧМАШ представил свой вариант укороченного автомата под патроны 9x39. А.Д. Борисов и В.Н. Левченко на базе «бесшумного» автомата АС «Вал» разработали обычную модификацию, названную МА «Вихрь» и получившую индекс СР.З (из разработок ЦНИИТОЧМАШ СР.1 обозначен пистолет «Вектор», СР.2 - малый пистолет-пулемет «Вереск»).
Автоматика - с газовым двигателем, запирание канала ствола - поворотом затвора. Ударно-спусковой механизм -ударнико-вого типа. Двухсторонний флажковый предохранитель рассчитан на работу пальцами руки, удерживающей рукоятку управления.
Автомат снабжен пластиковой пистолетной рукояткой и пластиковым цевьем с утолщениями, предотвращающими смещение кисти. Металлический приклад со складным плечевым упором
Коробчатые пластмассовые магазины секторной формы заимствованы от «бесшумных» предшественников - винтовки ВСС и автомата АС.
Масса и размеры МА «Вихрь» делают его одним из наиболее компактных и удобных для специальных операций образцов, а пробивные способности пуль патрона СП.6 обеспечили поражение защищенных целей на дальности до 200 метров.
Стрелково-гранатометный комплекс ОЦ-14 «Гроза»

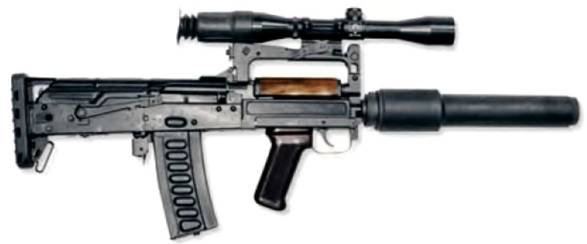

ОЦ-14 - штурмовой автомат специальный

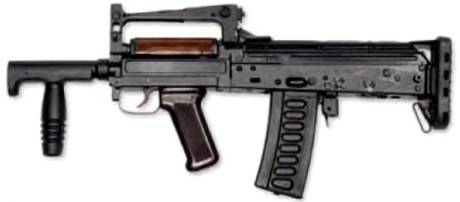

ОЦ-14 - штурмовой автомат малогабаритный

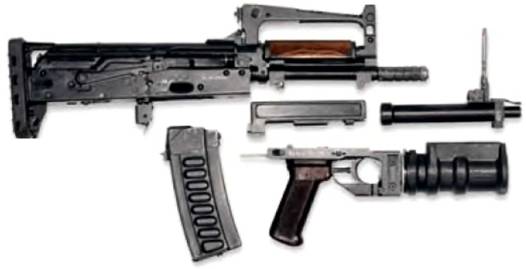

Неполная разборка автоматно- гранатометного комплекса ОЦ-14

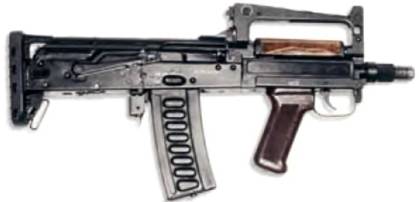

ОЦ-14 - штурмовой автомат
ОЦ-14-автоматно-гранатометный комплекс
Калибр…9 мм/40 мм
Патрон…9x39 (СП.5, СП.6, ПАБ-9)
Выстрел…ВОГ-25, ВОГ-25П
Масса без магазина…4,0 кг
Длина оружия… 625 мм
Длина ствола автомата… 240 мм
Длина ствола гранатомета… 205 мм
Начальная скорость пули… 300 м/с
Начальная скорость гранаты…76 м/с
Темп стрельбы автомата… 700 в/мин
Прицельная дальность…до 400 м из автомата,
до 400 м из гранатомета Емкость магазина автомата…20 патронов
Комплект стрелково-гранатометного комплекса ОЦ-14-4 в чемодане
Основным образцом комплекса «Гроза», разработанного В.Н. Телешем и Ю.В. Лебедевым в ЦКИБ ООО в 1993 г., является «стрелково-гранатометный комплекс» или «штурмовое оружие». Для упрощения производства за основу взяли уже выпускавшиеся ТОЗ автомат АКС 74У и гранатомет ГП-25 «Костер» - с ними конструкция унифицирована на 75%. Однако для «стрелковой» части выбрали патрон 9x39 (ОЦ-14-4), сочетающий малую отдачу с устойчивостью пули на траектории, малой склонностью к рикошету и довольно высоким пробивным действием.
Автомат перекомпонован по схеме «буллпап», а использование другого патрона заставило модифицировать газоотводную систему. Прицел и мушку подняли на мостик (рукоятка для переноски). Секторный прицел снабжен регулировочным барабанчиком. Мостик используется также для установки оптических и ночных прицелов. Гранатомет и автомат имеют единый спуск, переключаемый особым флажком. Для стрельбы из гранатомета служит рамочный прицел.
Другие варианты оружия, собираемые из модулей комплекса:
• «штурмовой автомат» - без гранатомета, с передней рукояткой удержания,
