УСМ снабжен флажковым переводчиком-предохранителем, причем при постановке на предохранитель не только запирается курок, но и перекрывается паз для прохода рукоятки заряжания. На стволе крепится дульный тормоз-компенсатор.
По мере развития АЕК-971 видоизменялся, но в целом сохранил классические черты и использует штатные магазины. Для облегчения оружия и сокращения его размеров использованы складной вправо легкий приклад рамочного типа, пластиковая пистолетная рукоятка выполнена вместе со спусковой скобой. Автомат снабжен пластиковыми цевьем и ствольной накладкой, креплениями для штатных штык-ножа 6X4 и подствольного гранатомета ГП-25 (30). Механический прицел - секторный. Имеется планка для штатного крепления коллима-торных, оптических или ночных прицелов.
Поскольку, по мнению ряда специалистов, штатный 5,45-мм патрон
Режим стрельбы фиксированными очередями по 3 выстрела получил и модернизированный АЕК-971. Стрельба короткими очередями из неустойчивых положений предпочтительна, но при высоком темпе стрельбы контролировать длину очереди стрелку сложно, так что требуется автоматическая отсечка длины очереди. Флажок переводчика-предохранителя установлен с левой стороны над пистолетной рукояткой и доступен для большого пальца руки стрелка.
Под патрон типа 5,56x45 разработана модификация автомата АЕК-972 той же схемы.
Модификация 7,62-мм АЕК-973С отличается измененным УСМ с расположением флажка переводчика-предохранителя справа, выдвижным (для уменьшения поперечных размеров) легким прикладом. При убранном прикладе плечевой упор смыкается с пистолетной рукояткой, образуя обтекаемую конструкцию и не затрудняя стрельбу.
Калибр…5,56 мм
Патрон…5,56x45
Масса оружия без магазина…3,3 кг
Начальная скорость пули…850 м/с
Темп стрельбы…900 выстр./мин
Прицельная дальность…10ОО м
Емкость магазина…30 патронов

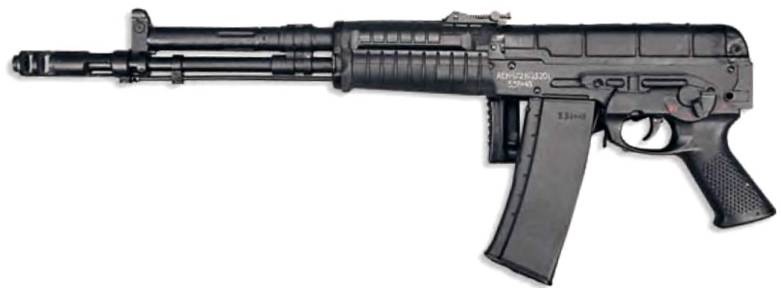

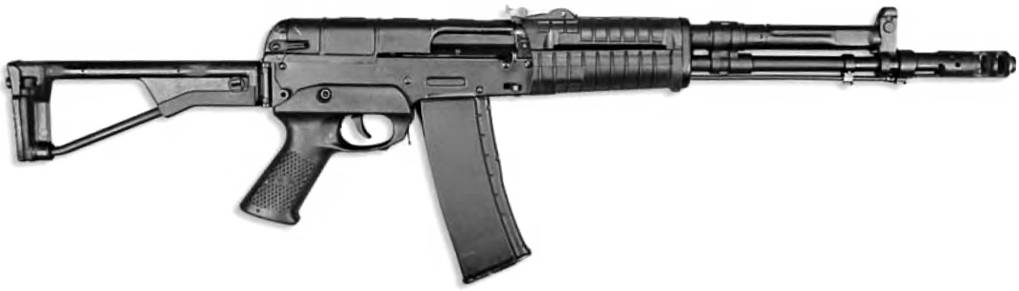

Автомат АЕК-972 с откинутым и со сложенным прикладом
Калибр…7,62 мм
Патрон… 7,62x39 (обр. 1943 г.)
Масса оружия без магазина…3,25 кг
Начальная скорость пули… 700 м/с
Темп стрельбы… 900 выстр./мин
Прицельная дальность… 1000 м
Емкость магазина…30 патронов

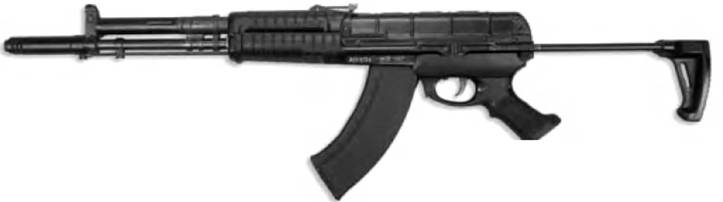

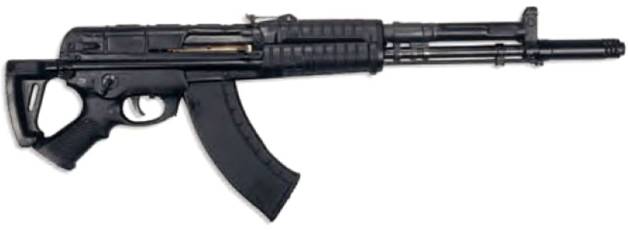

Автомат АЕК-973С с убранным и с выдвинутым прикладом

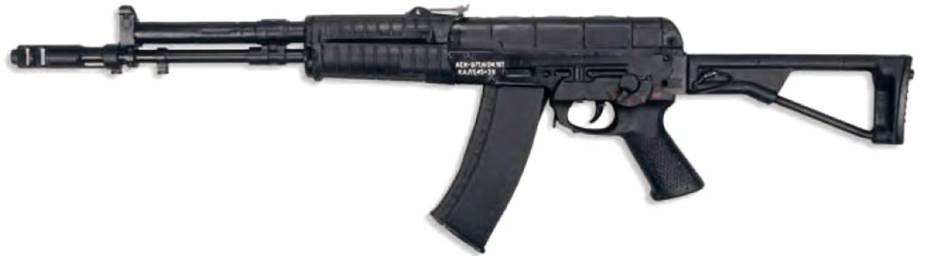

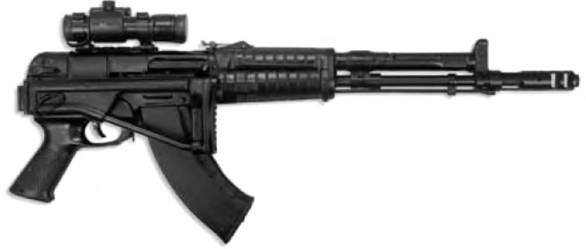

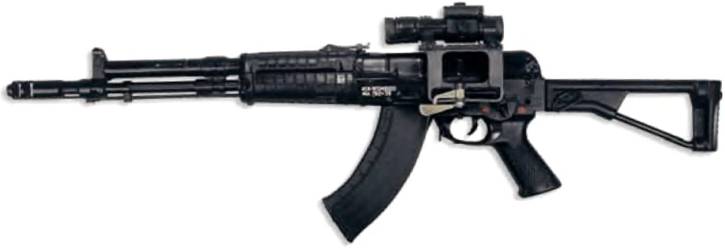

Автомат АЕК-973 с коллиматорным прицелом, со сложенным и с откинутым прикладом
Укороченный автомат 9А-91
Калибр…9 мм
Патрон…9x39 (ПАБ-9, СП.5, СП.6)
Масса оружия без патронов…2,1 кг
Длина оружия:
с откинутым прикладом… 604 мм
со сложенным прикладом… 383 мм
Начальная скорость пули… 270 м/с
Темп стрельбы… 700-900 выстр./мин
Боевая скорострельность… 30/90 выстр./мин
Прицельная дальность… 200-400 м
Емкость магазина…20 патронов

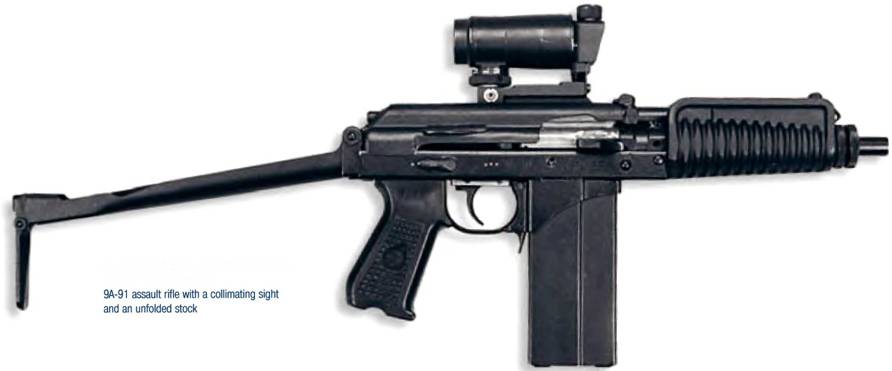

Автомат 9А-91 с коллиматорным прицелом и с откинутым прикладом

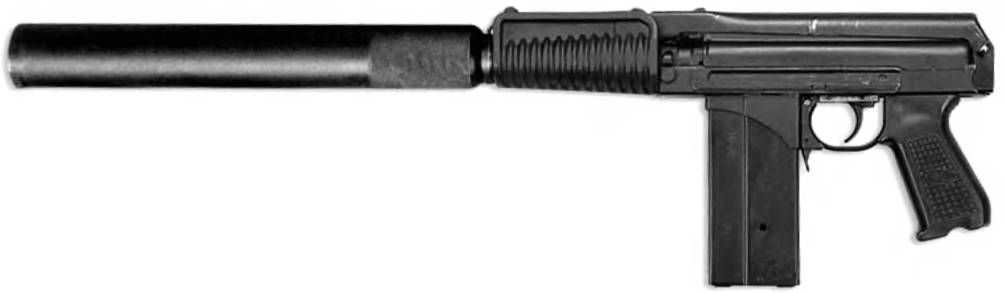

Автомат 9А-91

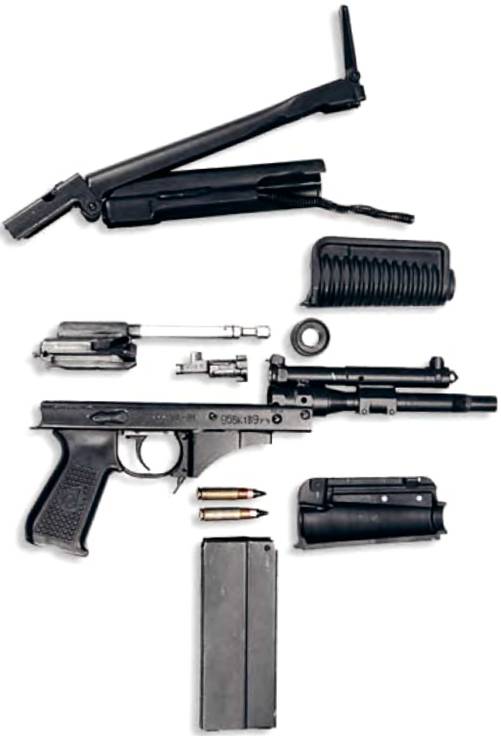

Неполная разборка автомата 9А-91 и патроны СП.6
Весьма полезны в укороченных автоматах оказались патроны СП.5 и СП.6 типа 9x39 с тяжелыми дозвуковыми пулями (что облегчает использование ПБС), невысоким импульсом отдачи и малой склонностью к рикошетам. В КБ Приборостроения под руководством В.П. Грязева под них разработали автомат 9А-91. При этом укороченный автомат уложили в размеры пистолета-пулемета, уделили внимание производственно-экономическим параметрам оружия, стремясь сделать его проще и дешевле в производстве, что обеспечило ему предпочтение заказчика. Параллельно был создан и более дешевый патрон 9x39 ПАБ-9.
Автоматика - с газовым двигателем с длинным ходом газового поршня, для придания штоку поршня необходимой длины газовая камера удлинена вперед. Запирание - поворотом затвора с четырьмя боевыми выступами. Ударно-спусковой механизм куркового типа допускает ведение одиночного и непрерывного огня. Флажковый переводчик-предохранитель смонтирован слева, при включении предохранителя его флажок перекрывает паз для прохода рукоятки заряжания.
Магазин - коробчатый, прямой формы с шахматным расположением патронов. Цевье и пистолетная рукоятка - из литьевой ударопрочной пластмассы, цевье составлено из двух симметричных половин. Для уменьшения ширины использованы складной вперед-вверх приклад и складная рукоятка заряжания. Автомат со сложенным прикладом укладывается в габариты 372x188x44 мм. Пуля патрона СП.6 и ПАБ-9, выпущенная из 9А-91, на дальности 400 м способна гарантированно поразить живую цель в бронежилете среднего уровня защиты. Съемные устройства включают коллиматорный прицел, глушитель расширительного типа (ПБС).
С 1994 г. 9А-91 поставляется в правоохранительные органы, производство ведет КБП в кооперации с Ковровским Механическим заводом.

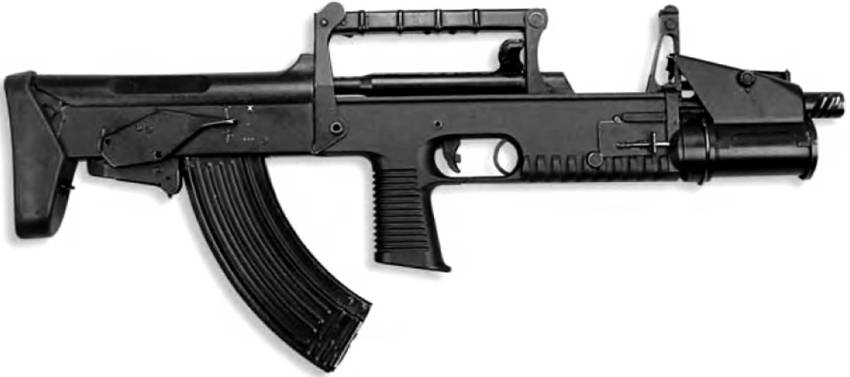

Стрел ково - гранатометный комплекс А-91М

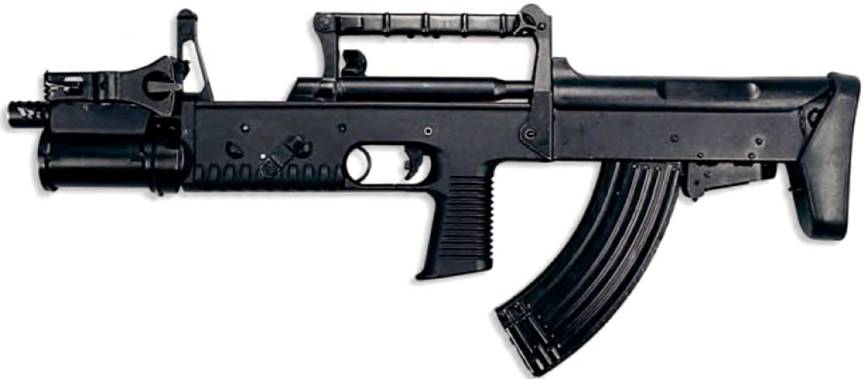

Стрел ково-гранатометный комплекс А-91М (7,62 мм)
Патрон 7,62x39 и выстрел ВОГ-25
Тактико-технические характеристики
7,62/40-мм А-91М
Калибр… 7,62/40 мм
Патрон…7,62x39
Выстрел…ВОГ-25, ВОГ-25П
Масса оружия без магазина…3,97 кг
Длина оружия… 660 мм
Длина ствола…415 мм
Темп стрельбы… 600-800 выстр./мин
Прицельная дальность… 600 м (пулей),
400 м (гранатой)
Емкость магазина…30 патронов
Неполная разборка стрел ково-гранатометного комплекса А-91М (7,62 мм)
Стрелково-гранатометный комплекс был выполнен на основе существенно измененной 7,62-мм модификации автомата А-91. Автомат скомпонован по схеме «буллпап» (с расположением магазина позади рукоятки управления и подъемом приклада на линию оси канала ствола). Длина ствола, как и патрон, аналогична автомату АКМ - эта длина была оптимизирована для данного патрона. Конструкторы КБП стремились избавиться от традиционных недостатков схемы «буллпап» (в свое время начинавшейся именно в Туле). Стреляная гильза после извлечения из патронника выводится особым рычагом вправо по зеркалу затвора, затем выбрасывается вперед отражателем на затворной раме через паз с правой стороны ствольной коробки. Закрытая ствольная коробка устраняет такие недостатки «буллпап», как истечение пороховых газов у лица стрелка и опасность попадания гильзы в лицо при стрельбе с левого плеча. Снижена и опасность запыления при стрельбе лежа с грунта.
