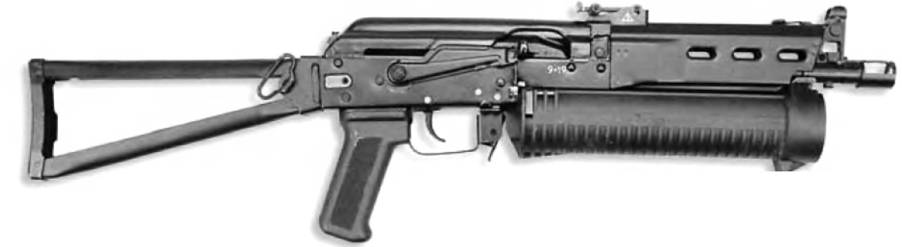

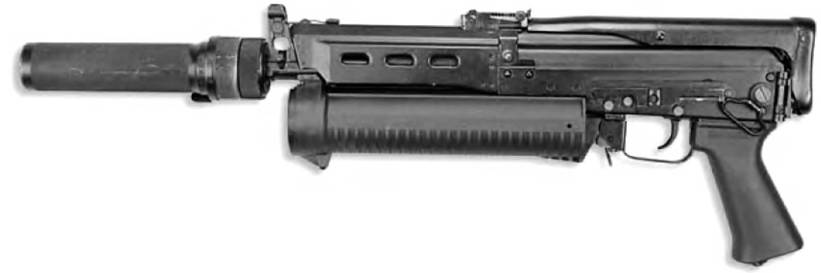

Пистолет-пулемет «Бизон-2-03» с интегрированным глушителем, приклад сложен
Пистолет-пулемет «Бизон-2-01» с откинутым прикладом

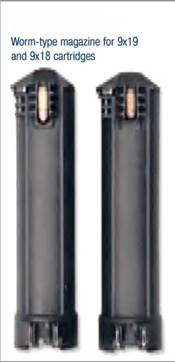

Шнековые магазины под патроны 9x19

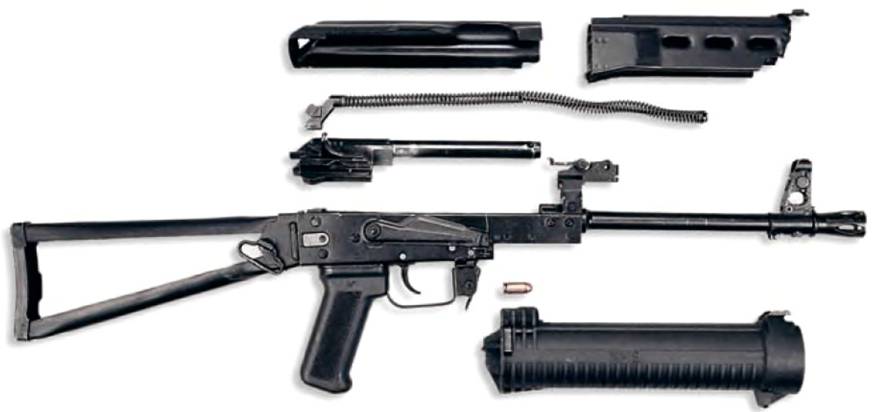

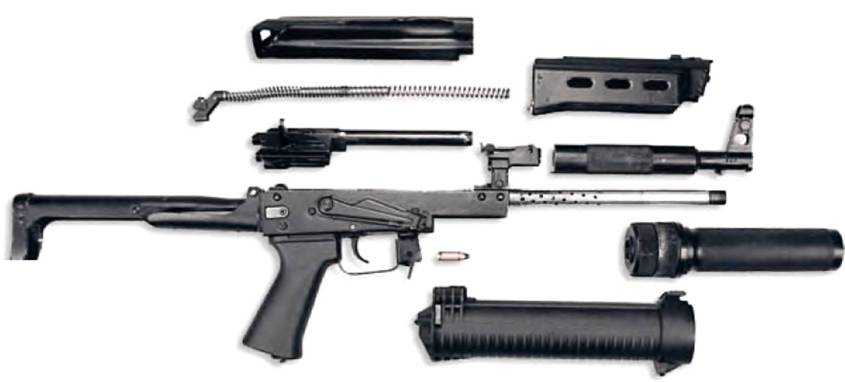

Неполная разборка пистолета-пулемета «Бизон-2-03»
«Бизон-2» Сб.03 снабжен интегрированным глушителем - на ствол надета камера, в которую через отверстия в стенках ствола отводятся пороховые газы для уменьшения начальной скорости пули ниже скорости звука. Съемный тактический глушитель может ставиться вместо пламегасителя и на другие модификации «Бизона-2».
«Бизон-2» отличают удобство удержания и отличная для пистолетов-пулеметов кучность стрельбы.
Может ставиться приклад, шарнирно складывающийся вперед-вверх на крышку ствольной коробки.
В 1997 г. был создан пистолет-пулемет «Бизон-2» Сб.07 под патрон 7,62x25 ТТ, отличающийся большей начальной скоростью и проникающим действием пули, большей настильностью траектории.
В 2001 г. МВД приняло «Бизон-2-01» под патрон 9x19. Модификация «Би-зон-2-02» рассчитана под патрон 9x17 «курц».
Имеется опытный вариант со съемным переходником для установки коробчатых магазинов. Созданы также самозарядные модификации под патроны 9x17 («служебный карабин»), 9x18 и 9x19. В зависимости от типа приклада, УСМ, наличия или отсутствия интегрированного глушителя и других элементов «Бизон-2» может представляться в 12 модификациях.
Автоматы Калашникова АКМС, АКМС АКМС

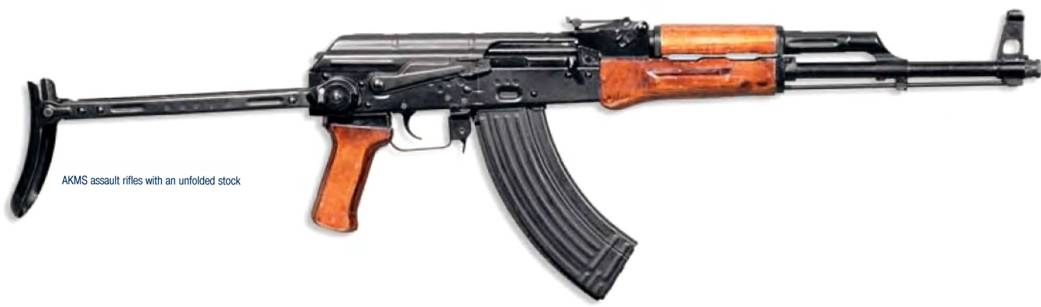

Автомат АКМС с откинутым прикладом
Патроны 7,62x39 в обойме

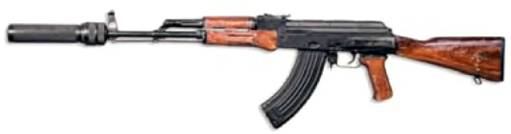

Автомат АКМН с ПБС-1

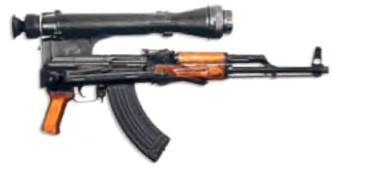

Автомат АКМСН со сложенным прикладом и с ночным прицелом НСПУ

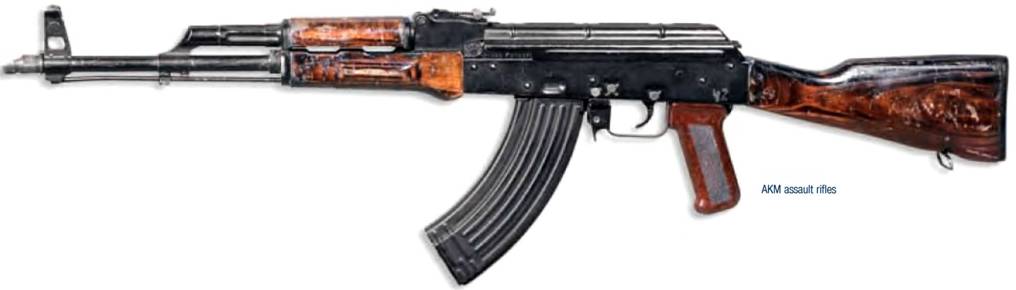

7,62-мм модернизированный автомат Калашникова (АКМ, индекс 6П1) был принят на вооружение в апреле 1959 г.
Автоматика действует за счет отвода пороховых газов. Запирание канала ствола - поворотом затвора с двумя боевыми выступами. При отпирании происходит предварительный поворот и страгивание гильзы, облегчающее ее извлечение из патронника. Инерция затворной рамы позволила сократить длину хода подвижной системы, «вывешенное» положение подвижных деталей обеспечило работу даже при сильной запыленности.
Ударно-спусковой механизм - куркового типа с замедлителем курка. Единая деталь играет роли переводчика и флажкового предохранителя, запирающего спусковой крючок и шептало и перекрывающего паз для прохода рукоятки заряжания.
Прицел секторный. Приклад, цевье и ствольная накладка - из фанерной плиты или пластмассы.
Модификация АКМС (6П4) имеет складной металлический приклад. Модели АКМН и АКМСН на левой стороне ствольной коробки имеют планку для установки ночных прицелов.
На дульную часть ствола АКМ крепится компенсатор, вместо него может крепиться прибор беззвучной и беспламенной стрельбы ПБС-1.
Магазин - с шахматным расположением
Исключительно высокая надежность и простота обращения создали автомату Калашникова отменную репутацию, обеспечили долгую жизнь и высокую популярность. АК и АКМ состоят на вооружении армий более чем 55 стран (всего же используются в более чем 100 странах). В полутора десятках стран производились и производятся собственные образцы АК и АКМ.
Автоматы Калашникова АК 74 и АКС 74

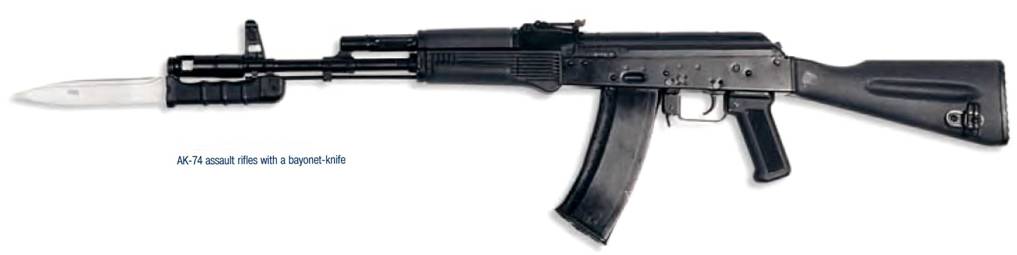

Автомат АК 74 со штык-ножом

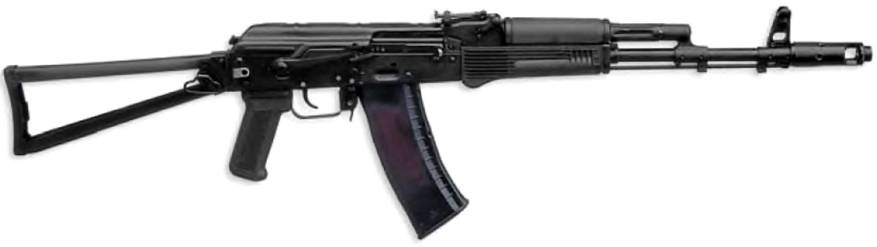

Автомат АКС 74 с откинутым прикладом
Патроны 5,45x39 в обойме

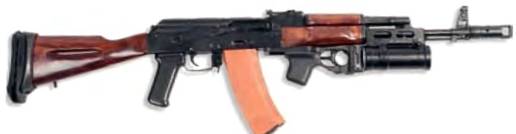

Автомат АК 74 с подствольным гранатометом ГП-25

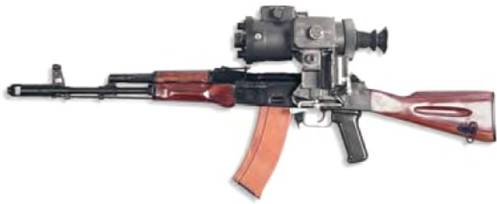

Автомат АК 74Н с ночным прицелом НСПУ-3
В марте 1974 г. на вооружение приняли 5,45-мм автомат АК 74 («автомат Калашникова обр. 1974 г.», индекс 6П20). Фактически появилось новое семейство вооружения под 5,45-мм малоимпульсный патрон - четыре модели автомата и столько же ручных пулеметов. Уменьшение калибра и массы пули сулили повышение начальной скорости при одновременном снижении импульса отдачи, увеличение настильности траектории, меньшие время полета к цели и снос ветром, увеличение носимого боекомплекта. Речь шла об общем повышении боевой эффективности комплекса «патрон-оружие».
52 детали (53%) АК 74 и 9 узлов (36%) унифицировано с АКМ, что упростило производство и освоение АК 74 в войсках.
Большее число деталей выполняли из точных литых заготовок по выплавляемым моделям. Стволы изготавливались холодной ротационной ковкой, каналы стволов хромировали по улучшенной технологии. Двухкамерное дульное устройство выполняет задачи дульного тормоза, компенсатора и пламегасителя.
Более настильная траектория увеличила дальность прямого выстрела по ростовой (бегущей) фигуре с 525 до 625 м, дальность убойного действия уменьшилась с 1500 до 1350 м.
Магазин - коробчатый, секторный, пластмассовый, с шахматным расположением патронов.
Для воздушно-десантных войск служит модификация АКС 74 (6П21) с металлическим складным влево прикладом треугольной формы. Модификации АК 74Н (Н2) и АКС 74Н (Н2) приспособлены для установки бесподсветных ночных прицелов.
Автомат Калашникова укороченный АКС 74У
Автомат АКС 74У с откинутым и со сложенным прикладом
Калибр…5,45 мм
Патрон… 5,45x39 (обр. 1974 г.)
Масса оружия без патронов… 2,485 кг
Длина оружия:
с откинутым прикладом… 730 мм
со сложенным прикладом… 490 мм
Длина ствола… 206,5 мм
Начальная скорость пули… 735 м/с
Темп стрельбы… 700 выстр./мин
Боевая скорострельность… 40-100 выстр./мин
Прицельная дальность…до 500 м
