БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ

Федосеев Семен Леонидович

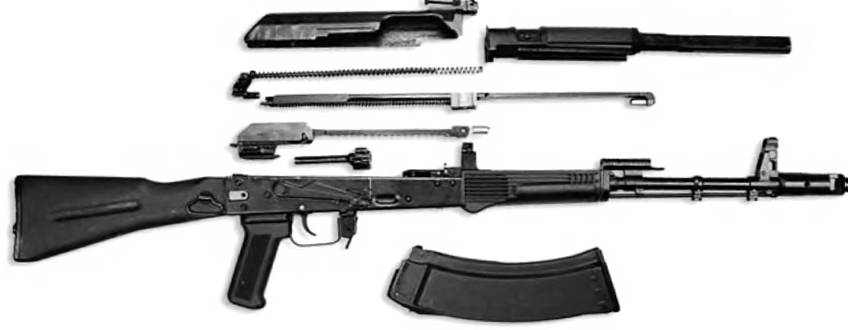

Неполная разборка автомата АК 107, рядом магазин на 60 патронов

В рамках «сотой» серии ижевские конструкторы реализовали задел опытных систем. Таковы автоматы АК 107 (разработан Ю.К. Александровым и В.Н. Параниным) под патрон 5,45x39 и АК 108 под 5,56x45. В них для повышения точности и кучности автоматической стрельбы использована сбалансированная автоматика с разделенными массами и газовым двигателем (ранее на «Ижмаш» Ю.К. Александров и В.М. Калашников разработали несколько автоматов сбалансированной схемы).

Пороховые газы отводятся в газовую камеру с двумя

цилиндрами и действуют на два раздельных противоположно движущихся поршня. Две массы в крайних точках создают противоположно направленные инерционные моменты, а поскольку их движение синхронизировано, импульс, порождаемый в обычной системе газоотводным узлом, гасится. Под действием возвратного механизма обе массы одновременно возвращаются в исходное положение, так что импульс наката подвижной системы также в значительной степени гасится. В результате по кучности стрельбы очередями из неустойчивых положений АК 107 превосходит АК 74М в 1,5-2 раза.

Длина хода подвижной системы меньше, чем у автомата «классической» схемы, это повысило темп стрельбы. Изменились геометрия окна ствольной коробки, крепление крышки ствольной коробки и секторного прицела. Канал и патронник ствола хромированы.

УСМ допускает три режима огня: непрерывный огонь, фиксированными очередями по три патрона, одиночный.

Складной приклад, цевье и пистолетная рукоятка - аналогичные АК 74М, есть планка для крепления оптических и ночных прицелов, возможна установка под-ствольного гранатомета, штык-ножа.

Разработан и коробчатый четырехрядный магазин на 60 патронов.

Автомат Никонова - АН 94

Тактико-технические характеристики

Калибр…5,45 мм

Патрон… 5,45x39 (обр. 1974 г.)

Масса оружия с магазином

без патронов…4,1 кг

Длина оружия без штыка-ножа:

с откинутым прикладом… 943 мм

со сложенным прикладом… 728 мм

Длина ствола… 405 мм

Начальная скорость пули… 900 м/с

Темп стрельбы… 1800/600 выстр./мин

Прицельная дальность… 700 м

Емкость магазина…30 патронов

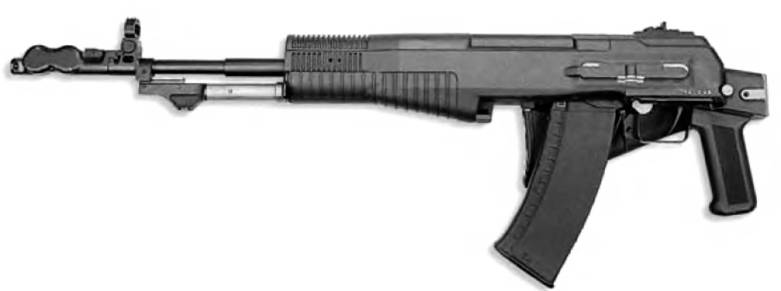

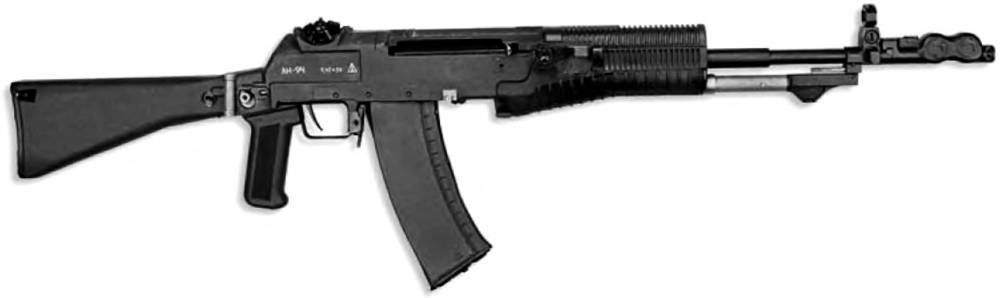

Автомат АН 94 со сложенным и откинутым прикладом

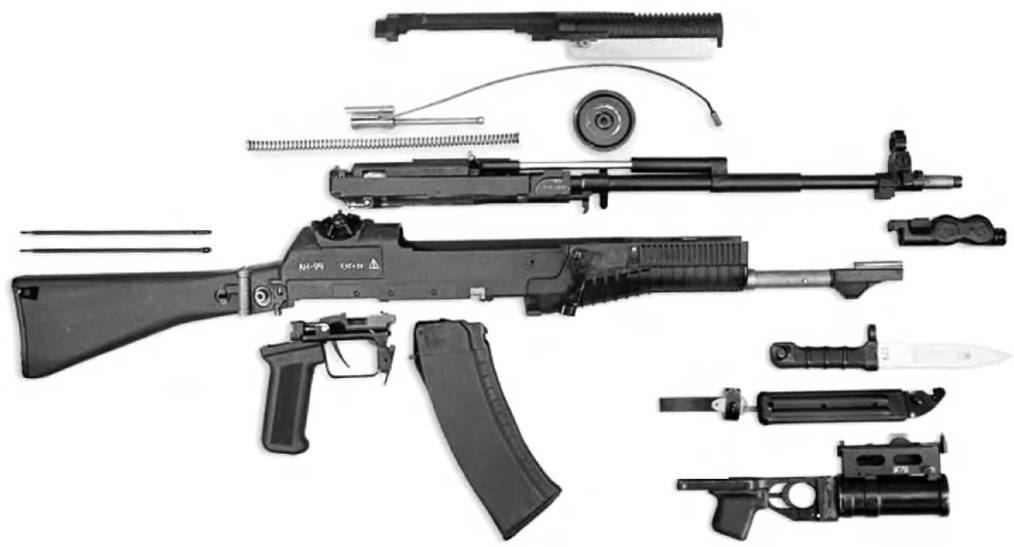

Неполная разборка автомата АН 94, рядом гранатомет ГП-25 и штык-нож

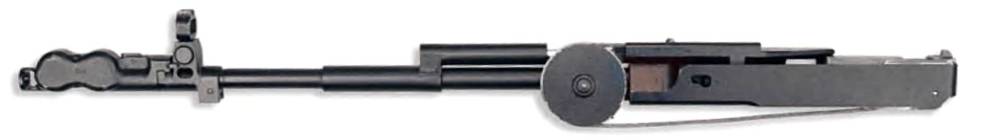

Стреляющий агрегат автомата в собраном виде

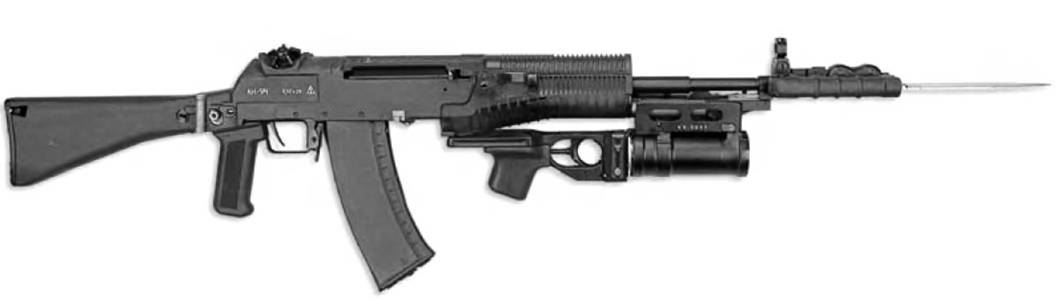

Автомат АН 94 с подствольным гранатометом ГП-25 и штык-ножом (крепится горизонтально), приклад откинут

С 1981 г. шли конкурсные разработки по теме «Абакан» - от нового автомата требовали повышения эффективности стрельбы из неустойчивых положений в 1,5-2 раза по сравнению с АК 74, прежде всего, за счет повышения кучности. В 1997 г. на вооружение приняли образец ижевского конструктора Г.Н. Никонова с автоматикой со смещенным импульсом отдачи (по отношению к моменту вылета пули) и газовым приводом под обозначением «5,45-мм автомат Никонова, АН 94» (индекс 6ПЗЗ) под штатный 5,45-мм патрон и со стандартным магазином.

Стреляющий агрегат с поворотным затвором установлен внутри кожуха-лафета и при выстреле движется в нем назад. При этом происходит перезаряжание и спуск ударника.

В крайнее заднее положение агрегат приходит после двух выстрелов, совершенных в высоком темпе (1800 выстр./мин), и пули успевают покинуть ствол, пока автомат еще не сместился под действием отдачи. Кроме стрельбы фиксированными очередями есть режимы одиночного и непрерывного огня с нормальным темпом (600 выстр./мин). Подача патрона из магазина производится в два приема. При непрерывной стрельбе первые два выстрела производятся в высоком темпе, потом темп автоматический переходит на нормальный. «Лафетная» установка, длина хода стреляющего агрегата и наличие амортизатора в этом режиме устраняют удар о кожух в задней точке, повышая устойчивость оружия. Рукоятка заряжания расположена справа. Питание из штатного магазина на 30 патронов, установленного с небольшим наклоном вправо.

Спусковой механизм с пистолетной рукояткой выполнены отдельной сборкой. Кнопочный предохранитель с широкой клавишей смонтирован слева впереди спускового крючка (в положении «П» блокирует шептало и спусковой крючок), переводчик режимов огня -слева над спусковым крючком. Пластмассовый кожух сделал комфортнее обращение с автоматом. Приклад - пластмассовый, складной вправо.

Схема автоматики «со смещенным импульсом», удлиненная до 520 мм прицельная линия, диоптрический прицел, комплексное дульное устройство имеют целью повысить вероятность поражения цели с первой очереди. Есть крепление для оптического, коллиматорного или ночного прицела. АН 94 сочетается с имеющимися штыком-ножом, подст-вольными гранатометами, установками для стрельбы из БМП, БТР и вертолетов.

С учетом усложнения системы и большей себестоимости АН оставили только для вооружения спецназа.

Параллельно шли работы по совершенствованию 5,45-мм автоматного патрона, так что можно говорить об обновлении всего комплекса «патрон-оружие».

Автоматы АЕК-971, АЕК-972,АЕК-973

Тактико-технические характеристики АЕК-971

Калибр…5,45 мм

Патрон… 5,45x39 (обр. 1974 г.)

Масса оружия без магазина…3,3 кг

Начальная скорость пули… 880 м/с

Темп стрельбы… 900 выстр./мин

Прицельная дальность… 1000 м

Емкость магазина…30 патронов

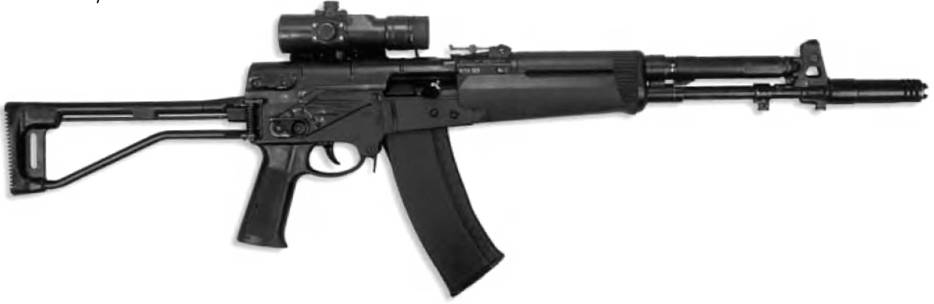

Автомат АЕК-971 (ранняя модификация) с коллиматорным прицелом

Автомат АЕК-971 (поздняя модификация)

Автомат АЕК-971 со снятой крышкой ствольной коробки

В автомате АЕК-971, созданном на Ков-ровском механическом заводе (КМЗ) под руководством СИ. Кокшарова, использована «сбалансированная автоматика». Подвижные детали разделены на две части -затворную раму и балансир, связанные через зубчатые рейки и шестерню. Поршни рамы и балансира под давлением пороховых газов начинают одновременно двигаться в противоположных направлениях с равными скоростями. В результате импульсы их движения компенсируют друг друга, а стрелок воспринимает только импульс выстрела, смещение автомата под действием отдачи много меньше. Будучи сложнее «обычной» автоматики с газовым двигателем, схема «сбалансированной автоматики» все же проще, чем со «смещенным импульсом отдачи». К тому же АЕК-971 примерно на 0,5 кг легче автомата АН 94.
