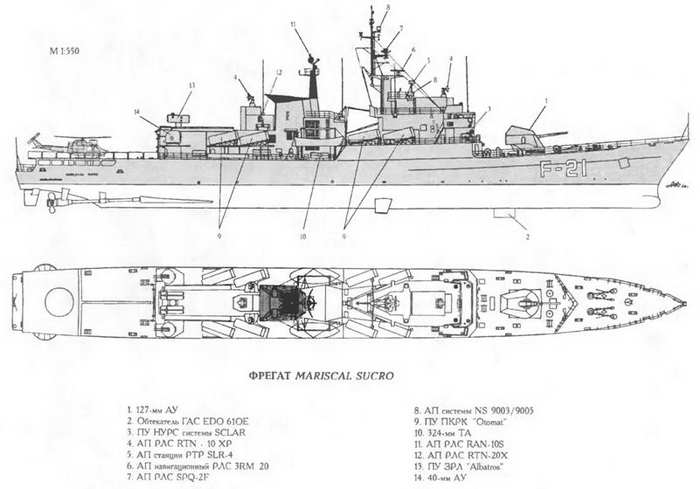

Тип Mariscal Sucre (мод. Lupo) - 6 единиц

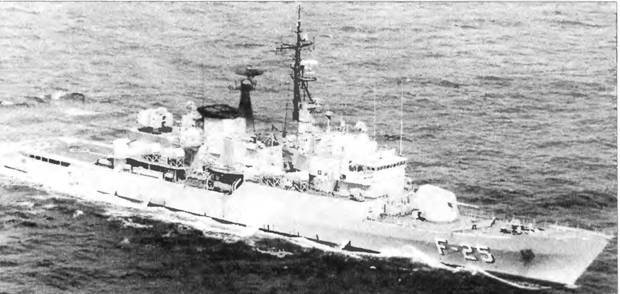

ФРЕГАТ GENERAL SALOM
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Mariscal Sucre F 21 Ф «Cantieri Navali Riuniti», Рива-Тригосо 19.11.76 28.09.78 10.05.80
Almirante Brion F 22 To же 01.06.77 22.02.79 07.03.81
General Urdaneta F 23 To
General Soublette F 24 To же 26.08.78 04.01.80 05.12.81
General Salom F 25 To же 07.11.78 13.01.80 03.04.82
Almirante Garcia F 26 To же 21.08.79 04.10.80 30.07.82
Водоизмещение, т:
стандартное… 2 208
полное… 2 520
Главные размерения, м:
длина наибольшая…113,2
ширина наибольшая… 11.3
осадка при полном водоизмещении…3,7
Главная энергетическая установка:
тип…дизель-газотурбинная,
только с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с…2 х LM 2500 - 50 ООО
количество х тип ДД -
– суммарная мощность, л.с…2 х GMT BL 230.20 М-8 000
количество гребных винтов…2 ВРШ
Скорость хода, уз:
наибольшая… 35
под дизелями… 19
Дальность плавания ходом 15 уз, мили… 5 000
Экипаж, чел. (в том числе офицеров)… 185 (20)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса… «Otomat» Mk 2
количество ПУ х направляющих (тип ПУ)…8 х 1 (КТ)
боекомплект…8 ПКР
Зенитный ракетный комплекс:
тип комплекса…«Albatros» мод.З
количество ПУ х направляющих… 1 х 8
боекомплект…8 ЗУР «Aspide»
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1 x 1 - 127/54 («ОТО Ме1ага»)
боекомплект…210 выстрелов
количество АУ х стволов (тип АУ)… 2 х 2 - 40/70 («Breda»)
СУ…2 х «Dardo» с РЛС RTN-20X
Противолодочное:
количество ТА х труб (тип ТА)… 2 х 3-324-мм (1LAS)
боекомплект… 6 торпед А 244 S
Авиационное:
количество х тип вертолетов…1 х АВ 212 ASW
оборудование ВПП…светотехническое
тип ангара…телескопический
Радиоэлектронное:
БИУС…SAD О С 1 (IPN-10)
РЛС обнаружения ВЦ…RAN-10S
РЛС обнаружения НЦ… SPO-2F
РЛС навигационная… 3RM20
СУ ЗРК и 127-мм АУ… NA-10 с двумя РЛС RTN-10XP
СУ оружием общекорабельная…WM 25 в обеспечение двух РЛС STIR
ПРИ системы TACAN…SRN 15А
средства РТР…,…SLR-4
активные средства РЭП… NS 9003/9005
пассивные средства РЭП
(количество ПУ х направляющих)… SCLAR (2 х 20- 105-мм)
ГАС с подкильной антенной…EDO 610Е
Контракт на постройку шести фрегатов типа Lupo для ВМС Венесуэлы с итальянской фирмой «Cantieri» был заключен 24 октября 1975 г. По конструкции и составу вооружения они полностью повторяют прототип. Только 40-мм АУ подняты на специальных банкетах и есть различия в составе радиоэлектронного вооружения. Mariseal Sucre передан Венесуэле 10.05.80, Almirante Brion-07.05.81, General Urdaneta-08.08.81, General Soublette- 05.12.81, General Salom-03.04.82, Almirante Garcia - 30.07.82. Первые два корабля Mariscal Surce и Almirante Brion должны были пройти ремонт и модернизацию
ГЕРМАНИЯ
ВМС Германии в полной мере интегрированы в структуры NATO, участвуют во всех совместных учениях в составе Постоянного соединения ВМС NATO в Атлантике. Зоной ответственности считались Балтийское и Северное моря. Однако, после развала Советского Союза Германия пересматривает свое место в решении военно-политических задач за пределами территории страны и зоны ответственности NATO в сторону их расширения. При этом ВМС становятся активным проводником внешней политики, в связи с чем усиливается потребность в «представительских» кораблях. Исходя из этого продолжается наращивание военно-морских сил, где среди надводных кораблей предпочтение отдается фрегатам. Они уже сейчас являются наиболее современными кораблями флота. Строящиеся фрегаты пр. 124 можно отнести к самым совершенным в мире представителям данного класса. Политическое решение о наличии национальных интересов вне рамок NATO, заставляет командование ВМС готовиться к самостоятельным действиям в отрыве от своих баз и вне зоны континентальной ПВО. Отчасти этим и вызвано принятие на вооружение фрегатов ЗРК коллективной обороны.

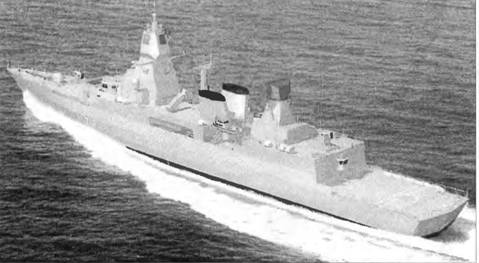

Тип Sachsen (пр. 124) - 4 единицы (в постройке)
Название Завод-строитель Закладка Спуск на воду Вступление в строй
Sachsen F 219 Ф «Blohm amp; Voss AG», Гамбург 01.02.99 01.11.99 2002
Hamburg F 220 Ф. «Howaldtswerke», Киль 07.01.00 2002 2004
Hessen F 221 Ф. «Thyssen Nordseewerke». Эмден 07.02.00 2002 2005
Thuringen F 222 Ф «Lurssen», Бремен 2000 2004 2006
Водоизмещение, т:
полное… 5 600
Главные размерения, м:
длина наибольшая (по КВЛ)… 143 (132,2)
ширина наибольшая… 17,4
осадка при полном водоизмещении…4,4
Главная энергетическая установка:
тип…дизель-газотурбинная,
с возможной совместной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с… 1 х LM 2500 - 31514
количество х тип ДД -
– суммарная мощность, л.с…2 х 20V 1163 ТВ93-20128
количество гребных винтов…2 ВРШ
Скорость хода наибольшая, уз…29
Дальность плавания ходом 18 уз, мили… 4 000
Экипаж, чел. (в том числе офицеров)… 255 (39)
Вооружение:
Комплекс противокорабельных ракет
тип комплекса…«Harpoon»
количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)
боекомплект…8 ПКР RGM-84D
Зенитные ракетные комплексы.
тип комплекса…«Standard SM 2»
