Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)
Шрифт:
боекомплект…8 ПКР RGM-84G
СУ…SWG-1A (V)
Зенитный ракетный комплекс:
тип комплекса……«NATO Sea Sparrow»
количество ПУ х направляющих (тип ПУ)…2x8 (ВПУ Мк 48 мод.2)
боекомплект… 16 ЗУР RIM-7M/P
СУ…Мк 91 мод.З
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…1 х 1- 127/45 (Мк 45 мод.2)
СУ… SAR-8
количество АУ х стволов (тип АУ)…2 х 1 -20-мм (Мк 15 «Vulcan Phalanx»)
Противолодочное:
количество ТА х труб (тип ТА)… 2 х 3 - 324-мм (Мк 32 мод.5)
боекомплект…6 торпед Мк 46 мод.5
Авиационное:
количество х тип вертолетов… 1 х S-70B-6
оборудование ВПП…светотехническое с системой
принудительной
тип ангара…палубный
Радиоэлектронное:
БИУС… STAC OS- Мод. 2 с системой Link 11 и 14,
WSC 3V(7) SАТСОМ
РЛС обнаружения ВЦ…DA 08
РЛС обнаружения НЦ…MW 08
РЛС навигационная…2690 ВТ
РЛС УО… 2 STIR
средства РТР…«Argo» AR 700
пассивные средства РЭП
(количество ПУ х направляющих)… SRBOC Мк 36 мод. 1 (4x6 - 130-мм)
ГАС с подкильной и буксируемой антеннами…SOS-56/ DE 1160
система противоторпедной защиты… SLQ-25 «Nixie›

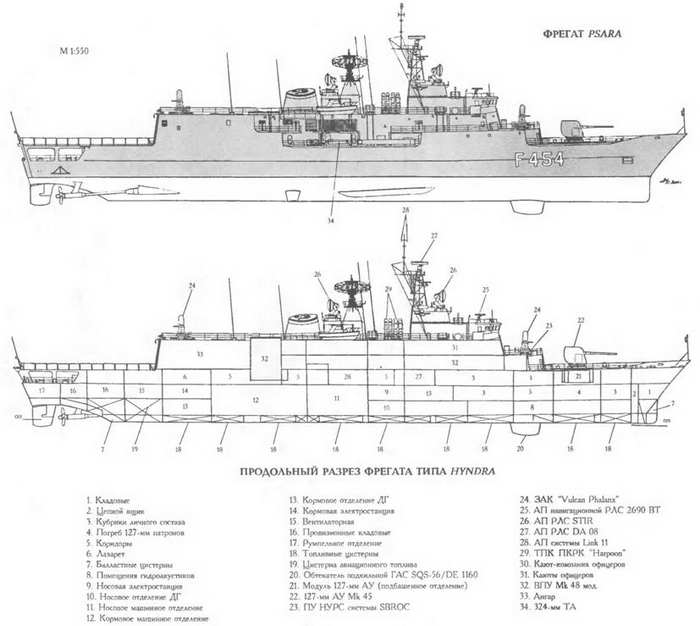

Контракт на постройку двух фрегатов МЕКО 200 мод. 3HN правительство Греции заключило с фирмами «Blohm und Voss» и «Howaldtswerke-Deutsche-Werft AG» 18 апреля 1988 г. Кроме того, два таких же корабля (но аналогии с контрактом, заключенным в 1982 г. с Турцией) предполагалось построить на верфи ВМС в Скараманге по немецкой технологии и из немецких материалов. Официально эта программа была направлена на усиление корабельной группировки южного фланга NATO и в значительной степени финансировалась США. В частности, бесплатно были предоставлены 127-мм АУ, ЗРК, гидроакустические приборы, часть насосов и систем. Фактически приобретение четырех кораблей данного типа являлось ответом Греции на подобный же акт со стороны Турции.
Корпус корабля гладкопалубный, практически на всем протяжении с двойным дном. Он разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 12 отсеков. Каждый из отсеков оснащен автономной противопожарной и вентиляционной системами с вертикальным расположением трубопроводов, а также средствами наблюдения и контроля, передачи данных и распределения энергии, при минимуме отверстий в межотсечных переборках. Корпус - гладкопалубный со значительными коэффициентами полноты площадей ватерлинии и мидель-шпангоута. Набор - продольно-поперечный, состоящий из стрингеров бульбового профиля и рамных шпангоутов. В конструкции хорошо развитой надстройки широко использованы алюминиевые сплавы, что повышает ее пожароопасность. Система стабилизации включает активные бортовые рули и скуловые кили. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Фрегаты оборудованы для действий в условиях применения средств массового поражения. Отбор мощности с ГТД на линии валов производится посредством системы малошумных редукторов. ДА, обеспечивают крейсерский ход через гидромуфты и самосинхронизирующиеся муфты. Каждый из ДД может работать на любую из линий валов при помощи перекидной передачи. ГЭУ располагаются в двух отсеках. В кормовом машинном отделении находятся редукторы и оба ДД, а в кормовом -оба ГТД. Два ДГ мощностью по 250 кВт установлены перед носовым МО в отдельном отсеке, а два других той же мощности -в отсеке позади кормового МО. Управление и контроль за работой всех главных либо вспомогательных механизмов и систем полностью автоматизированы. В каждом отсеке они осуществляются своим компьютерным комплексом, который связан с центральным компьютером двумя шинами.
Тип Elli (Kortenaer) - 6 единиц
ФРЕГАТ Elli
Название №
Elli (б. Pieter Florisz) F 450 Ф. «Koninklijke Maatschappi] De Schelde», Флусинг 01.07.77 15.12.79 10.10.81 В ВМС Нидерландов F 812

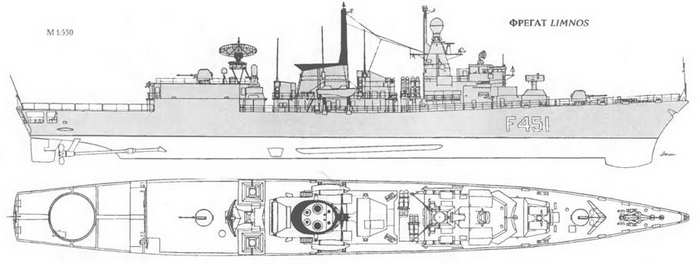

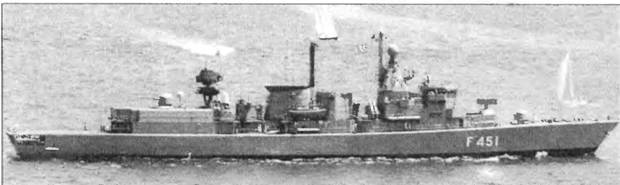

Limnos (б. Witte de With) F 451 To же 13.06.78 27.10.79 18.09.82 В ВМС Нидерландов F813
Adrias (б. Callenburgh) F 459 To же 30.06.75 12.03.77 26.07.79 В ВМС Нидерландов F 808
Aegean (6. Banckert) F 460 To же 25.02.76 13.07.78 29.10.80 В ВМС Нидерландов F 810

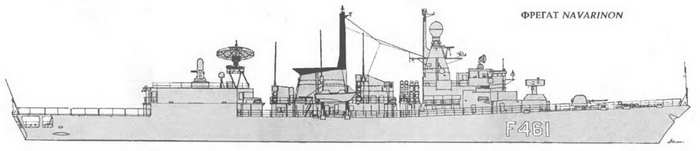

Navarinon (б. Van Kinsbergen) F 461 To же 02.09.75 16.04.77 24.04.80 В ВМС Нидерландов F 809
Kountouriotis (б. Kortenaer) F 462 To же 08.04.75 18.12.76 26.10.78 В ВМС Нидерландов F 807
Водоизмещение, т:
стандартное… 3 050
полное… 3 630
Главные размерения, м:
длина наибольшая (по КВЛ)… 130,5 (123,8)
ширина наибольшая… 14,6
осадка при полном водоизмещении……4,3
Главная энергетическая установка:
тип…газотурбинная, с раздельной работой
форсажных и маршевых двигателей
количество х тип форсажных ГТД -
– суммарная мощность, л.с… 2 х ТМЗВ, 50880
количество х тип маршевых ГТД -
– суммарная мощность, л.с… 2 х RM 1С, 9900
количество гребных винтов…2 ВРШ
Скорость хода наибольшая, уз…30
Дальность плавания ходом 16 уз, мили… 4 700
Экипаж, чел. (в том числе офицеров!… 176 (17)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Harpoon»
количество ПУ х направляющих (тип ПУ)…2x4 (ТПК)
боекомплект…8 ПКР RGM-84G
Зенитный ракетный комплекс:
тип комплекса… «NATO Sea Sparrow»
количество ПУ х направляющих (тип ПУ)…1 х 8 (Мк 29 мод. 1)
боекомплект… 24 ЗУР RIM-7M/P
СУ…Мк 91 мод.З
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1 х 1 - 76/62 («ОТО Ме1ага»)
или 2 х 1 -76/62 («ОТО Ме1ага») |#
количество АУ х стволов (тип АУ)… 1 х 1-20-мм (Мк 15 «Vulcan Phalanx»)
или 2 х 1 -20-мм (Мк 15 «Vulcan Phalanx») 1*
Противолодочное:
количество ТА х труб (тип ТА)… 2 х 2 -324-мм (Мк 32 мод.5)
боекомплект…6 торпед Мк 46 мод.5
Авиационное:
количество х тип вертолетов…2 х АВ 212 ASW
оборудование ВПП…светотехническое
тип ангара… палубный
Радиоэлектронное:
БИУС…SEWACO-II с системами Link 11 и 14,
SАТСОМ
РЛС обнаружения ВЦ…LW 08
РЛС обнаружения НЦ… ZW 06
РЛС навигационная…RM 20
СУ ЗРК и 76-мм АУ…WM 25 с РЛС STIR и РЛС WM 25
средства РТР… «Sphinx»
активные средства РЭП… «Loral Hycor»
пассивные средства РЭП
(количество ПУ х направляющих)… SRBOC Мк 36 мод. I (2хб- 130-мм)
ГАС с подкильной антенной…SQS-505
