Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Апальков Юрий Валентинович

^1* На Elli и Limnos.

Контракт о приобретении (за 155 млн. долларов по курсу 1980 г.) в Нидерландах одного из фрегатов типа Kortenaer (пр.5) был заключен 15 сентября 1980 г. Кроме того, соглашение предусматривало постройку для Греции еще одного фрегата в Нидерландах и двух - в Греции. Впоследствии Греция отказалась строить их у себя ввиду сложной технологии и большой стоимости постройки В ноябре 1981 г. ей передали Pieter Florisz, а в октябре 1982 г.
– Witte de With (оба в соответствии с ранее заключенным контрактом). 9 ноября 1992 г. греческое правительство решило приобрести Banckert, Callenburg и Van Kinsbergen, а в 1996 т.
– Kortenaer, которые входили в состав ВМС

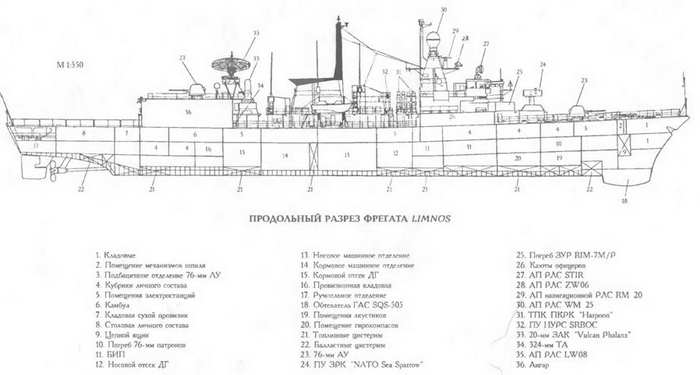

Нидерландов. С приходом в Грецию на верфи ВМС в Скараманге все они прошли ремонт и модернизацию. В ходе ее установили ЗАК «Vulcan Phalanx» (либо на месте 76-мм АУ, либо две установки по бортам на носовом срезе вертолетного ангара) и увеличили размеры ангара на 2 м с целью размещения двух вертолетов АВ 212 ASW. В дальнейшем планируется заменить ГАС на SQS-510, а на последних четырех кораблях серии (имеющих по одной 76-мм и 20-мм АУ) установить ЗРК RAM. Корпус фрегата стальной, с продольным набором. Он имеет две палубы (верхнюю и главную) и разделен водонепроницаемыми переборками (доходящими до главной палубы) на 16 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Характеристики остойчивости не накладывают каких-либо ограничений на возможность использования фрегата при неблагоприятных метеорологических условиях. Для компенсации израсходованного топлива имеются балластные цистерны. Стальные надстройки разбиты на три блока, что, наряду с другими конструктивными мероприятиями, исключает их из общего изгиба корпуса. Средний блок занят воздухозаборными шахтами и воздухоочистительными фильтрами и дымовой трубой. Фрегат разбит на шесть герметичных контуров (для защиты от ОМП), воздух в которые поступает через специальные фильтры. Форсажные ГТД расположены в носовом

МО, а в кормовом - маршевые ГТД с самосинхронизирующимися муфтами, главными редукторами и упорными подшипниками. ГЭУ спроектирована с учетом безвахтенного обслуживания. В нормальных условиях контроль за ее работой осуществляют четыре человека. Электросеть обеспечивают четыре ДГ по 750 кВт. Главные и вспомогательные механизмы установлены на амортизаторы с использованием звукопоглощающих устройств и покрытий. Будучи в составе ВМС Нидерландов в 1990 1991 гг. фрегаты принимали участие в войне в Персидском заливе.

Тип Epirus (Knox) - 3 единицы

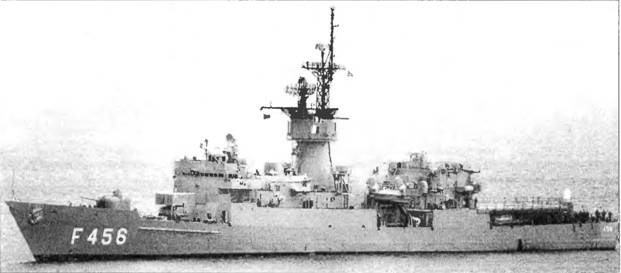

ФРЕГАТ EPIRUS

Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечания

Epirus б. Connole) F 456 Ф. «Avondale Shipyards)) 23.03.67 20.07.68 30.08.69 В ВМС США FF 1056

Thrace (б. Trippe) F 457 To же 29.07.68 01.ll.b919.09.70 В ВМС СШ\ FF 1075

Makedonia (б. Vreeland) F 458 To же 20.05.68 14.06.69 13.06.70 В ВМС США FF 1068

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное…3 011

полное… 4 220

Главные размерения, м:

длина наибольшая…134

ширина наибольшая… 14,3

осадка при полном водоизмещении…4,6

осадка наиболее выступающей частью…7,8

Главная энергетическая установка:

тип… КТУ

количество х тип ТЗА -

–  суммарная мощность, л.с…1 х «Westinghouse» - 35 000

количество х тип главных котлов

(параметры пара)…2 х «Badcock amp; Willcox» (84,4 кг/см'; 510°С)

количество гребных винтов…1 ВФШ

Скорость хода наибольшая, уз…27

Дальность плавания

ходом 20 уз, мили… 4 000

Экипаж, чел. (в том числе офицеров)… 288 (17)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon я

ПУ…2 направляющие в ПУ Мк 112 ПАРК ASROC

СУ…SWG-1A

Противолодочный ракетный комплекс:

тип комплекса…ASROC

количество ПУ х направляющих (тип ПУ)…'… I х 8 (Мк 112)

боекомплект… 8 ПКР RGM-84G + 8 ПЛУР

Зенитный ракетный комплекс

тип комплекса…«Stinger» (переносной)

боекомплект…4 ПУ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 х 1- 127/54 (Мк 42 мод. 9)

СУ…Мк 68 GFCS с РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ)…1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА)…4 х 1 - 324-мм (Мк 32 мод. 5)

боекомплект…8 торпед Мк 46 мод.5

СУ противолодочного оружия…Мк 114 мод. 16

Авиационное:

количество х тип вертолетов…1 х АВ 212 ASW

оборудование ВПП…светотехническое

тип ангара…телескопический

Радиоэлектронное:

БИУС…FRISTS с системой Link 14

РЛС обнаружения ВЦ…SPS-40D

РЛС обнаружения НЦ…SPS-10F

РЛС навигационная…LN66

ПРН системы TACAN…SRN-15

средства РТР… WLR-1, WLR-6

комплекс РЭБ…SLQ-32C

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6- 130-мм)

ГАС с подкильной антенной…SQS-26 СХ

ГАС с ГПБА…18А (V)l

система противоторпедной защиты…SLQ-25 «Nixie»

Проданы Греции в соответствии с договором, заключенным с правительством США 11 февраля 1992 г. Epirus пришел в Саламис 25 августа 1992 г., Thrace-15 сентября 1992 г. и Makedo-пш - 12 февраля 1993 г. Они относятся к многоцелевым фрегатам ВМС США типа Knox, строившихся в период с 1969 по 1975 гг. В американском флоте корабли данного типа предназначались для эскортирования конвоев в океане, в условиях угрозы со стороны средств воздушного нападения, а также для борьбы с подводными лодками (в первую очередь советскими АПЛ). Кроме того, они могли наносить удары по береговым объектам и оказывать огневую поддержку десантам. После того, как фрегаты вооружили ПКРК, у них появилась возможность наносить удары по надводным кораблям. Изначально фрегаты типа Knox в качестве средств ПВО имели ЗРК «Sea Sparrow», который в середине 80-х годов заменили на ЗАК

«Vulcan Phalanx». Кроме Греции, однотипные корабли были проданы (или переданы в рамках программы военной помощи) Египту, Мексике, Тайваню, Турции и Таиланду. Корпус корабля стальной, гладкопалубный, имеющий в оконечностях двойное дно. Набор смешанный, с усиленными продольными связями. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 13 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. В качестве системы стабилизации используются скуловые кили и неубирающиеся бортовые рули. Оба котла располагаются в одном отсеке, разделенном по ДП корабля водонепроницаемой переборкой. Позади КО находится МО. Надстройки выполнены из легких сплавов. В качестве недостатков фрегатов типа Knox специалисты отмечают слабость зенитного вооружения и моральное устаревание некоторых систем оружия и ТС.

ДАНИЯ

ВМС Дании полностью интегрированы в структуры NATO, при этом зона их ответственности ограничена Балтийскими проливами. В военное время оборону Гренландии обязуются осуществлять США, но в мирное время требуется постоянное присутствие там военных кораблей Дании для защиты биоресурсов моря в ее экономической зоне. Для этих целей, наряду со специальными патрульными суднами, периодически привлекаются фрегаты. Несмотря на то что ВМС Дании располагают только тремя кораблями данного класса, руководство страны считает их число достаточным.
