Тип Niels Juel - 3 единицы

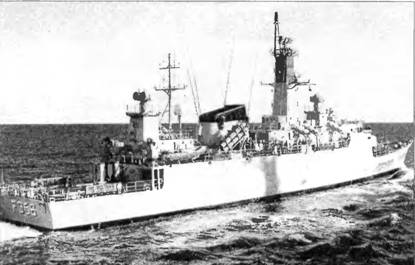

ФРЕГАТ PETER TORDENSKIOLD

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Niels Juel F 354 Ф. «Aalborg Vaerft», Аальборг 20.10.76 17.02.78 26.08.80

Olfert Fischer F 355 To же 06.12.78 10.05.79 16.10.81

Peter Tordenskiold F 356 To

же 03.12.79 30.08.80 02.04.82

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное…,,… 1190

полное… 1320

Главные размерения, м:

длина наибольшая (по КВЛ)…84 (80,1)

ширина наибольшая… 10,3

осадка при полном водоизмещении…3,1

осадка наиболее выступающей частью…7,3

Главная энергетическая установка:

тип…дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

– суммарная мощность, л.с…1 х LM 2500 - 24 600

количество х тип ДД -

– суммарная мощность, л.с…1 х 20 V 956 ND82 -5 210

количество гребных винтов…2 ВРШ

Скорость хода, уз:

наибольшая…28

под дизелями… 18

Дальность плавания ходом 18 уз, мили… 2 500

Экипаж, чел. (в том числе офицеров)…94 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2 х 4 (ТПК)

боекомплект…8 ПКР RGM-84C

Зенитные ракетные комплексы:

тип комплекса…«NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ)…2x6 (Мк 48 мод.З)

боекомплект… 12 ЗУР RIM-7M/P

СУ…Мк 91 мод.З

Артиллерийский комплекс:

количество АУ х стволов (тип АУ)… 1 х 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ)…4 х 1 - 20-мм («Oerlikon»)

Радиоэлектронное:

БИУС…9LV Мк 3 с системой Link 11, SATCOM

РЛС обнаружения ВЦ…TRS-3D

РЛС обнаружения НЦ…,… 9GR 600

РЛС навигационная…Mil 009

СУ оружием общекорабельная…9LV200 Мк 3 с двумя РЛС Мк 95

средства РТР…UAF-1 Cutlass

активные средства РЭП…THORN EMI UAT

пассивные средства РЭП

(количество ПУ х направляющих)…DL-12T (4x3 - 120-мм)

ГАС с подкильной антенной…PMS 26

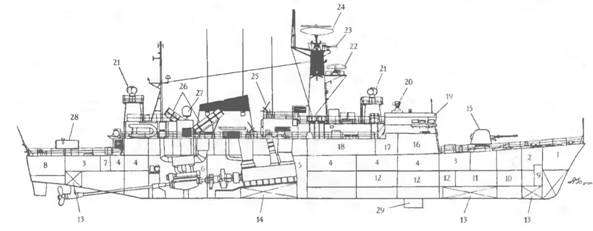

Проект фрегата Niels Juel для ВМС Дании был разработан английской фирмой «YARD» (Глазго) в 1975 г. Корабль предназначен для действий в условиях Балтийского и Северного морей. Автономность семь суток. Корпус фрегата гладкопалубный, стальной (из малоуглеродистой стали со вставками из высокопрочной стали в жизненно важных районах), со смешанным набором, ледовыми и противослемин-говыми подкреплениями в носовой оконечности. Он разделен на 12 отсеков. Топливо хранится в носовых и кормовых днищевых цистернах, а также в расходной цистерне носового МО. Надстройки выполнены из алюминиевых сплавов (8% от общей массы корпуса). ГТД и ДД размещены в двух МО и соединяются с редуктором при помощи соответственно автоматической

и самосинхронизирующейся муфт. Электроснабжение обеспечивают три ДГ по 500 кВт (440 В и 60 Гц). Система стабилизации состоит из неубирающихся бортовых рулей. Все жилые помещения и закрытые боевые посты входят в герметичный контур, защищенный от средств массового поражения. С 1998 по 2000 г. корабли прошли модернизацию, в ходе которой РЛС AWS5 заменили на TRS-3D, усовершенствовали системы управления огнем и связи, демонтировали торпедные аппараты и вместо ПУ Мк 29 установили ПУ вертикального пуска.

ЕГИПЕТ

Традиционно нестабильная военно-политическая обстановка в регионе стимулирует развитие ВМС страны. При этом большое значение уделяется фрегатам как наиболее универсальным кораблям, способным решать большинство задач, стоящих перед флотом. Фрегатов собственной постройки Египет не имеет, но за свою политическую терпимость к Израилю, пользуется благосклонностью США, что позволяет без особых трудностей приобретать вполне современные корабли у стран - членов NATO.

Тип Sharm el Sheikh (Oliver Н. Perry) - 4 единицы
