количество ПУ х направляющих (тип ПУ)…2 х 16 (ВПУ Мк 41)

боекомплект…ЗУР RIM-66K, ESSM

СУ… Мк 91 мод. 3

тип комплекса…RAM

количество ПУ у направляющих (тип ПУ)…2 х 21 (Мк 49)

боекомплект… 42 ЗУР RIM-116A-1

Артиллерийский комплекс:

количество АУ х стволов (тип АУ)…1 х 1 - 76/62 («ОТО Breda»)

количество АУ х стволов (тип АУ)…2 х 1 -20-мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 2-324-мм (Мк 32 мод.9)

боекомплект…8 торпед MU 90

Авиационное:

количество х тип вертолетов… I х «Sea Lynx» (Mk 88)

оборудование ВПП…светотехническое с системой

принудительной посадки MBB-FHS

тип ангара… палубный

Радиоэлектронное:

БИУС…SEWACO-FD с системами Link 11/16, SCOT IA SATCOM

РЛС

обнаружения ВЦ…SMART L

РЛС обнаружения ВЦ и НЦ. УО…APAR

РЛС обнаружения НЦ…«Triton»

РЛС навигационная…«Raypath»

ОЭСУ… IRST

комплекс РЭБ…DASA F1 1800S-II

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (4 х 6 - 130-мм)

ГАС с подкильной антенной… DSQS 23BZ

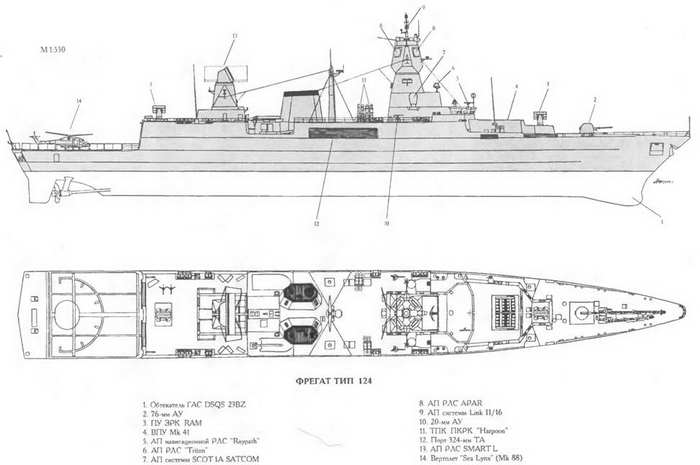

В качестве прототипа взят up. 123, но с применением технологии «Stealth» и изменением состава радиотехнического вооружения. Проект разработан на основе концепции МЕКО. Корпус стальной, разделен на 8 отсеков. Предусмотрена установка низкочастотной активно-пассивной ГАС с ГПБА TASS 6-3 (LF TASS). Мореходность по использованию оружия и вертолетов б баллов. Радиус циркуляции 570 м. Автономность 21 сут. Конструктивная защита аналогична принятой на кораблях пр. 123. Запас на модернизацию 270 т. ЭЭУ состоит из 4 ДГ по 1000 кВт каждый. Предусматривается использование кораблей в качестве флагманских. Предусмотрены помещения для женщин-военнослужащих. Разработка проекта началась 27 января 1994 года после заключения соглашения между Германией, Нидерландами и Испанией о координации работ по созданию фрегатов национальных проектов (TFC - Trilateral Frigate Cooperation). В рамках этого соглашения были созданы пр. 124 (Германия), LFC (Нидерланды) и F 100 (Испания). При этом, согласованные решения приняли по 42 наименованиям образцов (систем) вооружения и оборудования. Контракт на постройку первых трех фрегатов подписан 12 июля 1996 г. с предложением на постройку четвертого корабля.

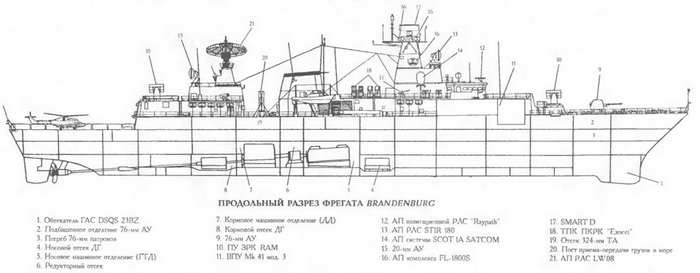

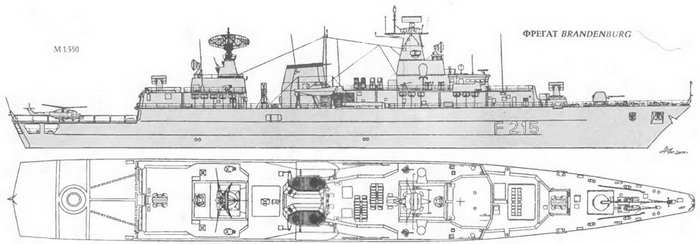

Тип Brandenburg (пр. 123) - 4 единицы

ФРЕГАТ SACHSEN

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

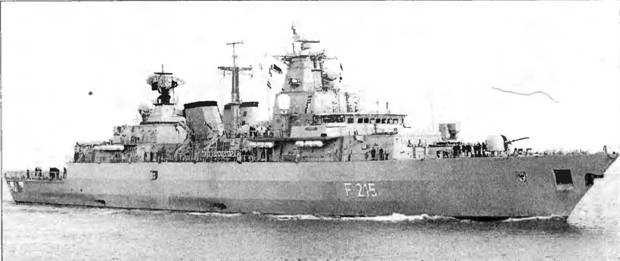

Brandenburg F 215 Ф. «Blohm amp; Voss», Гамбург 1 1.02.92 28.08.92 14.10.94

Schleswig-Holstein F 216 Ф «Howaldtswerke», Киль 01.07.93 08.06.94 02.11.95

Bayern F 217 Ф. «Thyssen Nordseewerke», Эмден 16.12.93 30.06,94 15.06.96

Mecklenburg-Vorpommern F 218 Ф. «Bremen Vulkan /Thyssen Nordseewerke», Бремен 23.11.93 08.07.95 06.12.96

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное…4 150

полное… 4 720

Главные размерения, м:

длина наибольшая (по КВЛ)… 138,9 (126,9)

ширина наибольшая… 16,7

осадка при полном водоизмещении…4,4

Главная энергетическая установка:

тип…газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип ГТД -

– суммарная мощность, л.с… 2 х LM 2500 SA-ML -51 000

количество х тип ДД, -

– суммарная мощность, л.с…2 х 20V 956 ТВ92 - 11 070

количество гребных винтов… 2 ВРШ

Скорость хода, уз:

наибольшая… 29

под дизелями… 18

Дальность плавания ходом 18 уз, мили… 4000

Экипаж, чел… 218

Вооружение:

Комплекс противокорабельных ракет.

тип комплекса… «Exocet»

количество ПУ х направляющих (тип ПУ)…2x2 (1'ПК)

боекомплект… 4 ПКР ММ 38

Зенитные ракетные комплексы.

тип комплекса…«NATO Sea Sparrow»

количество ПУ ‹направляющих (тип

ПУ). 1 ж 16 (ВПУ Мк 41 мод. 4)

боекомплект… 16 ЗУР RIM-7M/P

СУ…Мк 91 мод.3

тип комплекса…,…RAM

количество ПУ х направляющих (тип ПУ)…2 х 21 (Мк 49)

боекомплект…42 ЗУР RIM-116A-1

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 1 - 76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ)…2 х 1-20-мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 2 -324-мм (Мк 32 мод. 5)

боекомплект…8 торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов…2 х «Sea Lynx» (Mk 88)

оборудование ВПП…светотехническое

тип ангара…палубный

Радиоэлектронное:

БИУС…,…SATIR-3

с системами Link 11, SCOT 1А SATCOM

РЛС обнаружения ВЦ…LW 08

РЛС обнаружения ВЦ и НЦ… SMART D

РЛС навигационная…2- «Raypath»

СУ оружием обще корабельная…MWCS с двумя РЛС STIR 180

комплекс средств РЭБ…FL-1800S

пассивные средства РЭП

(количество ПУ х направляющих). SCLAR (2 х 10- 105-мм)

ГАС с подкильной антенной… DSQS 23BZ

система противоторпедной защиты… SLQ-25 «Nixie»

Правительство ФРГ приняло решение о постройке четырех кораблей 28 июня 1989 г. Они являлись первыми германскими кораблями, построенными в соответствии с концепцией МЕКО. Как считают немецкие специалисты, фрегаты типа 123 прослужат от 30 до 40 лет, и за это время потребуется выполнить не менее двух модернизаций. С учетом этого предусмотрен запас по массе порядка 300 т. При постройке корабль был разбит на 50 секций массой от 12 до 300 т. Перед сборкой секции в максимально возможной степени насыщались комплектующими оборудованием и системами. Большая их часть полностью изготовлялась на заводах-субподрядчиках. Корпус корабля стальной сварной, с удлиненным полубаком, разделен водонепроницаемыми переборками на 15 отсеков, со значительными коэффициентами полноты площадей ватерлинии и мидель-шпангоута. Набор-продольно-поперечный с усиленными продольными связями. Из 15 отсеков четыре являются отсеками-убежищами и ограничены взрывостойкими двойными переборками. Каждый из отсеков оснащен своими противопожарными и вентиляционными системами с вертикальным расположением трубопроводов, а также средствами наблюдения и контроля, передачи данных и распределения энергии, при минимальном числе отверстий в межотсечных переборках. Все трапы (в том числе и в надстройках) заключены в пожаробезопасные стальные шахты. Погреба боезапаса и БИП имеют противоосколочную защиту. Надстройки разделены на два отдельных блока и выполнены с широким использованием алюминиевых сплавов. Система стабилизации включает активные бортовые рули и скуловые кили. Рулевое устройство с злек-трогидравлическими приводами и полубалан-сирным рулем. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Фрегаты оборудованы для действий в условиях применения средств массового поражения. Основу ДД составляют четырехтактные 20-цилиндровые (с V-образным расположением цилиндров) дизели, оснащенные системой водяного охлаждения, турбонаддувом с промежуточным охлаждением нагнетаемого воздуха. ГЭУ снабжена двумя комбинированными зубчато-планетарными редукторами. Редукторы заключены в водонепроницаемые корпуса и могут работать даже в случае затопления отсека. Электроэнергетическая установка состоит из четырех ДГ суммарной мощностью 3000 кВт (трехфазный ток, 450 В, 60 Гц). В 2003 г. планируется оснастить корабли новой ГАС LFASS с ГПБА.
