Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)
Шрифт:
количество гребных винтов…2 ВФШ
Скорость хода наибольшая, уз…30
Дальность плавания ходом 14 уз, мили… 4 850
Экипаж, чел…223
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…,,…«Club-N»
количество ПУ х направляющих (тип ПУ)… 1x8 (ВПУ)
боекомплект…8 ПКР ЗМ54ТЭ
СУ… ЗР - 14Н - 11356 в обеспечении РЛК ЗУ - 25Э
Зенитные ракетные комплексы:
тип комплекса… «Штиль 1»
количество ПУ х направляющих (тип ПУ)… 1 х 1 (ЗС90)
боекомплект…24 ЗУР 9МЗ17Э
СУ…ЗР 91
тип комплекса…«Игла-1Э» (переносной)
боекомплект… 8 ПУ
Зенитный ракетно-артиллерийский комплекс:
тип комплекса…ЗР87Э «Каштан»
количество боевых модулей х
х направляющих для ЗУР… 2x8
боекомплект…64 ЗУР 9МЗ11 -1Э
количество АУ х стволов (тип АУ)…2x2 - 30-мм (АК-630М)
СУ… ЗР 86-1Э
Артиллерийский комплекс:
количество АУ х стволов (тип АУ)… 1 x 1 - 100/60 (ЛК-190)
боекомплект…480 выстрелов
СУ…5П-10Э
Противолодочное:
количество ТА х труб (тип ТА)…2 х 2-533-мм (АТА-53-11356)
боекомплект… 16 торпед СЭТ-65Э
количество РБУ х стволов (тип РБУ)… 1 х 12-213-мм (РБУ-6000)
боекомплект…48 РГБ-60 и 48 ПЛУР 90Р
СУ…«Пурга-1 1356»
Авиационное:
количество х тип вертолетов…1 х Ка-28 или Ка-31
оборудование ВПП…светотехническое с системой
принудительной посадки BEARTRAP
тип ангара…палубный
Радиоэлектронное:
БИУС… «Требование М»
РЛС обнаружения ВЦ…«Фрегат-М2ЭМ»
РЛС навигационная…2 х МР-212/201-1
РЛС навигационная… «Nucleus-2»
активные средства РЭП… комплекс АСОР - 11356
пассивные средства РЭП
(количество ПУ х направляющих)… ПК-10 (2 х 10- 122-мм)
ГАС с подкильной антенной… «Humsa», APSOH
ГАС с ГПБА… SSN-137

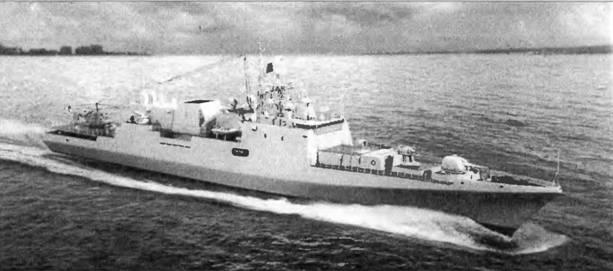

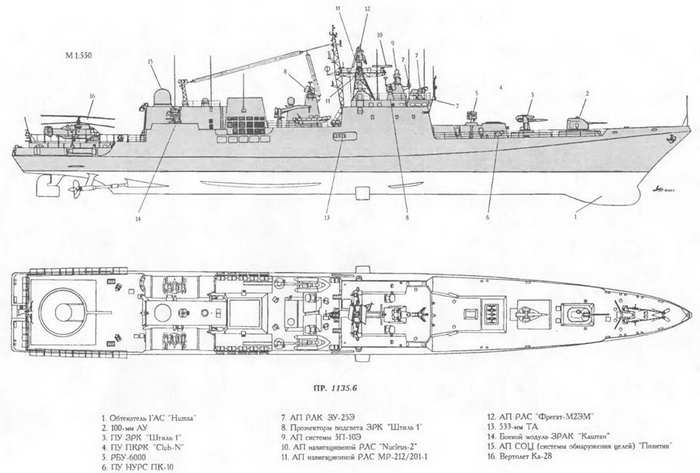

Проект экспортного фрегата (на основе пр. 11351), способного действовать в океанской зоне, в инициативном порядке разработало российское Северное ПКБ. Первоначально планировалась постройка в России серии из шести единиц, однако в конце 90-х годов правительство Индии приняло решение ограничиться тремя кораблями пр. 11356, еще три -строить по измененному пр. 17 на верфи «Mazagon Docks Ltd» в Бомбее.
Корпус с удлиненным полубаком, со смешанным набором и усиленными продольными связями. Он разделен водонепроницаемыми переборками на 13 отсеков. На 80% длины корпуса имеется двойное дно. Большая часть междудонного пространства используется в качестве топливных цистерн. Корабль должен оставаться на плаву при затоплении трех любых смежных водонепроницаемых отсеков. Фрегат оборудован для действий в условиях применения средств массового поражения Благодаря хорошей мореходности оружие может быть использовано при волнении моря до пяти баллов. Автономность 30 суток. ЭЭУ состоит из четырех ДГ типа WCM 800/5 по 800 кВт каждый.
ФРЕГАТ BRAHMAPUTRA
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Brahmaputra F 31 Ф. «Garden Reach SY», Калькутта 01.01.89 29.01.94 01.01.99
Betwa F 32 To же 01.01.94 26.02.98 2001
Beas F 33 To же 01.01.96 2002 2004
< image l:href="#"/>Водоизмещение, т:
стандартное… 3 860
полное… 4 980
Главные размерения, м:
длина наибольшая… 127,3
ширина наибольшая… 14,5
осадка при полном водоизмещении…4,5
осадка наиболее выступающей частью…9
Главная энергетическая установка:
тип…,… КТУ
количество х тип ТЗА -
– суммарная мощность, л.с…2 х Bhopal Eng.- 31 000
количество х тип главных котлов
(параметры пара)…2 х «Babcock amp; Willcox» (38,7 кг/см2; 450°С)
количество гребных винтов…2 ВФШ
Скорость хода наибольшая, уз…27
Дальность плавания ходом 12 уз, мили… 4 500
Экипаж, чел. (в том числе офицеров)…313 (40)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Уран»
количество ПУ х направляющих… 4x4
боекомплект… 16 ПКР Х-35
Зенитный ракетный комплекс:
тип комплекса… «Оса-МА»
количество ПУ х направляющих (тип ПУ)… 1 х 2 (ЗИФ-122)
боекомплект…20 ЗУР 9МЗЗ
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…1x1 - 7Ь/62 («ОТО Ме1ага»)
количество АУ х стволов (тип АУ)…4x1 - 30-мм (АК-630)
СУ…«Вымпел»
Противолодочное.
количество ТА х труб (тип ТА)…2 х 3 -324-мм (ILAS 3)
боекомплект…б торпед A244S
Авиационное:
количество х тип вертолетов… 1 х «Sea King» Mk 42
оборудование ВПП…светотехническое с системой
принудительной посадки BEARTRAP
тип ангара…палубный
Радиоэлектронное:
БИУС…IRN-10
РЛС обнаружения ВЦ…,…LW 08
РЛС обнаружения ВЦ…DA 05
РЛС управления огнем…3 х STIR 180
РЛС навигационная…ZW Об
РЛС навигационная…тип 978
средства РТР…INS-3
активные средства РЭП…г.тип 667
пассивные средства РЭП
(количество ПУ х направляющих)…«Super Barricade)) (2 х 12 - 102-мм)
ГАС с подкильной антенной…APSOH
ГАС с ГПБА…DSBV-62
