Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)
Шрифт:
Ki Hajar Dewantara - 1 единица

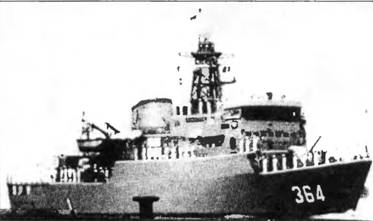

ФРЕГАТ KI HAJAR DEVANTARA
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Ki Hajar Dewantara 364
Водоизмещение, т:
стандартное… 1830
полное…,…2 050
Главные размерения, м:
длина наибольшая…96,7
ширина наибольшая… 11,2
средняя осадка при полном водоизмещении…4,8
Главная энергетическая установка:
тип…дизель-газотурбинная, только
с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с… 1 х ТМЗВ -24 525
количество х тип ДД,-
– суммарная мощность, л.с…2 х 20V 956 ТВ92- 11 070
количество гребных винтов…2 ВРШ
Скорость хода наибольшая, уз:
под ГТД…26
под ДД,…20
Дальность плавания, мили:
ходом 25 уз… 1150
ходом 18 уз…4 ООО
Экипаж, чел. (в том числе офицеров)… 76 (И) + 100 кадетов и 14 преподавателей
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Exocet»
количество ПУ х направляющих (тип ПУ)… 2x2 (ТПК)
боекомплект… 4 ПКР ММ 38
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…1 х 1 -57/70 («Bofors»)
количество АУ х стволов (тип АУ)…2x1 - 20-мм («Rheinmetall»)
Противолодочное:
количество ТА х труб (тип ТА)…2 х 1 - 533-мм
боекомплект…4 торпеды SUT
штоковые бомбометы… 1
Авиационное:
количество х тип вертолетов…1 х NBO 105
оборудование ВПП…светотехническое
Радиоэлектронное:
БИУС…SEWACO-RI
РЛС навигационная…тип 1229
СУ ПКРК и АУ…WM28/61
средства РТР…«Susie 1»
пассивные средства РЭП
(количество ПУ х направляющих)…«Corvus» (2x2 - 128-мм)
ГАС с подкильной антенной…PHS 32
система противоторпедной защиты…Т-Мк 6

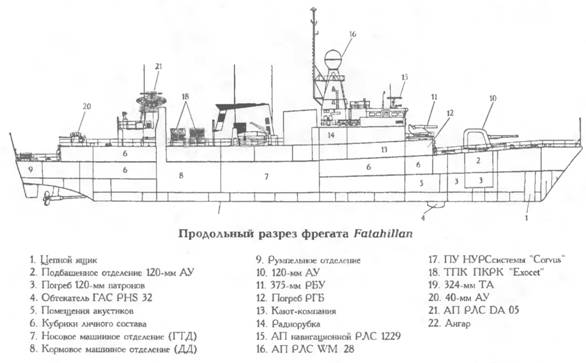

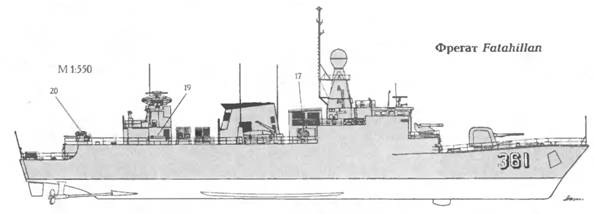

Проект Ki Hajar Dewantara был разработан Институтом военного кораблестроения СФРЮ. Корабль продали Индонезии 14 марта 1978 г. Оружие и РТВ приобретено в Нидерландах и Швеции. ГЭУ и ее компоновка полностью повторяет ГЭУ фрегатов типа Fatahillah. В мирное время он используется в качестве учебного корабля и войскового транспорта. Поэтому на его ВПП размещены две самоходные баржи типа LCVP, которые могут спускаться на воду при помощи специальных шлюпбалок.
Корпус корабля
Торпедные аппараты фиксированные, транцевые.
В военное время фрегат будет дооснащен противолодочным и дополнительным зенитным вооружением. В частности, зарезервированы места для трех 40-мм зенитных автоматов. По некоторым данным, ведутся переговоры о приобретении для этого корабля ЗАК «Vulcan Phalanx». После этого фрегат будет использоваться для несения патрульной службы в районе Индонезийского архипелага, борьбы с надводными кораблями и подводными лодками.
Тип Samadikun (Claud Jones) - 4 единицы
ФРЕГАТ MONGINSIDI
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Samadikun (б. John R. Perry] 341 Ф. «Avondale Marine Ways» (США) 01.10.57 29.07.58 05.05.59
Martadinata (б. Charles Berry) 342 Ф. «American S.B. Со», Толедо (США) 29.10.58 17.03.59 25.11.59
Monginsidi (б. Claud Jones) 343 Ф. «Avondale Marine Ways» (США) 01.07.57 27.05.58 10.02.59
Ngurahrai (б. McMorris) 344 Ф. «American S.B. Со», Толедо (США) 05.11.58 26.05.59 04.03.60
Водоизмещение, т:
стандартное… 1720
полное…1968
Главные размерения, м:
длина наибольшая…95
ширина наибольшая…1,8
средняя осадка при полном водоизмещении… 5,5
Главная энергетическая установка:
тип…дизельная
количество х тип ДА, -
– суммарная мощность, л.с…2 х 38 TD 8-1/8-12-7 ООО
количество гребных винтов…1 ВРШ
Скорость хода наибольшая, уз…22
Дальность плавания ходом 18 уз, мили…3 ООО
Экипаж, чел. (в том числе офицеров)… 171 (12)
Вооружение:
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…2 x 1 -76/50 (Mk 34) l*, 1 х I - 76/ 50 (Мк 34)
СУ…Мк 70 мод. 2 с РЛС SPG-52
количество АУ х стволов (тип АУ)… 1 х 2 - 37/67 («В-11»)2*
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3-324-мм (Мк 32)
боекомплект… 12 торпед Мк 46 мод. 5
СУ…Мк 105
