Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Апальков Юрий Валентинович

штоковые бомбометы 2

Радиоэлектронное:

РЛС обнаружения ВЦ… SPS-6E

РЛС обнаружения НЦ… SPS-5D, SPS-4:

РЛС навигационная… тип 1226

средства РТР… WLR-1C^4*

ГАС с подкильной антенной…EDO-1 SQS-45V l1 SQS-39V ^6*. SOS-42V ^3*

^1* На Martadinata.

^2* Кроме Martadinala

^3* На Ngurahrai

^4* Кроме Samadikun

^5* На Samadikun.

^6* На Monginsidi

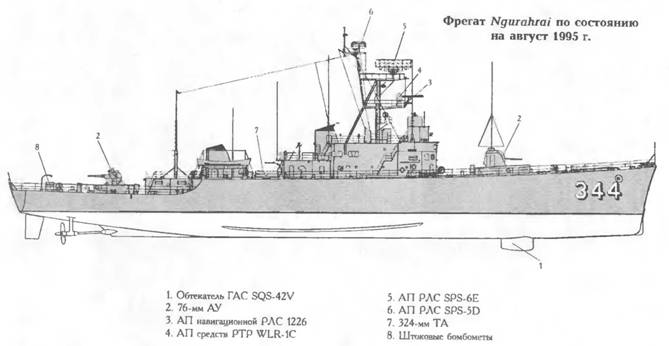

Фрегаты

типа Claud Jones были построены в США в конце 50-х годов. Samadikun передали ВМС Индонезии 20 февраля 1973 г., Martadmata - 31 января 1974 г, Monginsidi и Ngurahrai- 16 декабря 1974 г. В 1979-1982 гг. фрегаты прошли капитальный ремонт на Филиппинах. Корпус корабля стальной, с удлиненным полубаком, имеющий на большей части своей д\ины двойное дно. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ расположена в двух отсеках. Между двумя МО находится отсек вспомогательных механизмов с двумя ДГ, муфтами и редуктором. При передаче Индонезии с кораблей был убран бомбомет «Hedgehog» и 25-мм АУ. По мнению специалистов, данные фрегаты не способны эффективно решать поставленные перед ними задачи из-за малой скорости полного хода и высокой шумности дизелей. Кроме того, в настоящее время их вооружение морально устарело.

Тип Martha Kristina Tiyahahu (Tribal) - 3 единицы

ФРЕГАТ HASANUDDIN

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Martha Kristina Tiyahahu (б. Zulu) 331 Ф. «Alex Stephen amp; Sons Ltd» (Великобритания) 13.12.0U 03.07.62 17.04.64

Wilhelmus Zakarias Yohannes (б. Gurkha) 332 Ф. a J.I. Thornycroft Ltd)›, Вулстон (Великобритания) 03.11.58 11.07.60 13.02.63

Hasanuddin (б. Tartar) 333 Ф. «Н.М. Dockyard»(Девонпорт (Великобритания) 22.10.59 19.09.60 26.02.62

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное… 2 300

полное… 2 700

Главные размерения, м:

длина наибольшая (по КВЛ)… 106,7 (109,7)

ширина наибольшая… 13

осадка при полном водоизмещении…3,8

осадка наиболее выступающей частью… 5,5

Главная энергетическая установка:

тип… комбинированная парогазотурбинная

с совместной работой ПТА и ГТД

количество х тип ГТЗА -

–  суммарная мощность, л.с… 1 х «Parsons-Metrovick» - 12 500

количество х тип главных котлов

(параметры пара)… 1 х «Babcock amp; Willcox» (38,7 кг/см5; 450oС)

количество

х тип ГТД -

–  суммарная мощность, л.с… 2 х G-6 - 7 500

количество гребных винтов…1 ВРШ

Скорость хода, уз:

наибольшая… 25

наибольшая под ГТД…17

Дальность плавания ходом 12 уз, мили… 5 400

Экипаж, чел. (в том числе офицеров)… 267 (24)

Вооружение:

Зенитный ракетный комплекс:

тип комплекса…«Mistral»

количество ПУ х направляющих (тип ПУ)…1x2 («Simbad»)

СУ…GWS 21

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2x1 - 114/45 («Vickers)›)

СУ…MRS 3 с РЛС тип 903

количество АУ х стволов (тип АУ)…I х 2 -20-мм («Oerlikon»)

количество АУ х стволов (тип АУ)… 2 х 1 - 12,7-мм

Противолодочное-

количество РБУ х стволов (тип РБУ)…1 а 3 -305-мм («Limbo» Mk 10)

боекомплект… 24 РГБ

Авиационное:

количество х тип вертолетов… 1 х «Wasp»

оборудование ВПП…на надстройке, складная

Радиоэлектронное:

РЛС обнаружения ВЦ…тип 965

РЛС обнаружения НЦ…тип 993

РЛС навигационная… тип 978

средства РТР…UA-9

пассивные средства РЭП

(количество ПУ х направляющих)…«Corvus» (2x8 - 128-мм)

ГАС с подкильной антенной…тип 177 и 170В

ГАС классификации цели…тип 162

Корабли типа Tribal были построены в Великобритании в середине 60-х годов. Это была одна из попыток получить многоцелевой фрегат с некоторым преобладанием функций ПВО. Считалось, что ГТД, при необходимости, обеспечат кораблю высокую скорость хода, а ПТУ - максимально возможную дальность плавания. Martha Kristina Tiyahahu передали ВМС Индонезии 2 мая 1985 г., Wilhelmus Zakarias Yohannes - 16 октября 1985 г., Hasanuddin~3 апреля 1986 года. Перед переходом в Юго-Восточную Азию все корабли были капитально отремонтированы на верфи фирмы «Vosper Thorny-croft».

В 1997 г. устаревший ЗРК «Sea Cat» на них заменили на ЗРК «Mistral» и установили два 12,7-мм пулемета. Корпус фрегата стальной, гладко палубный (что не типично для эскортных кораблей ВМС Великобритании того периода), имеющий на всем протяжении двойное дно. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ расположена в трех отсеках (КО, МО и отсек редукторов). Обеспечена как совместная работа ПТУ и ГТД на винт, так и раздельная. Маневрирование с возможностью реверса возможно при работе любой из турбин. В качестве стабилизаторов качки используются бортовые управляемые рули. Корабли рассчитаны на плавание в тропиках, имеют закрытый мостик и систему кондиционирования во всех помещениях. Приняты специальные меры по защите корпуса и механизмов от коррозии. Вертолет опускается в ангар с помощью лифта и закрывается сверху съемными панелями.

ИРАН

Фрегаты являются самыми крупными кораблями иранского флота. Они не предназначаются для эскортных целей и рассматриваются, прежде всего, как корабли охраны экономической зоны. По мнению руководства страны, их число явно недостаточно. Однако промышленность Ирана не может построить современные корабли данного класса, а международная политическая ситуация не позволяет заказывать их за рубежом.
