Экипаж, чел… 180
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Harpoon»
количество ПУ х направляющих… 2 х 4
боекомплект… 8 ПКР RGM-84A или RGM-84G
СУ…SWG-1A
Зенитный ракетный комплекс:
тип комплекса…«Sea Cat»
количество ПУ х направляющих (тип ПУ)…,… 2x4 (Мк 13 мод. 4)
боекомплект…16 ЗУР
СУ… 2 х GWS 22 с РЛС М44
Артиллерийский комплекс:
количество АУ х стволов (тип АУ)… 1 х 1 -76/62 («ОТО Ме1ага»)
резервная ОЭСУ…LIOD Мк 2 1*
количество АУ х стволов…2x1 - 12,7-мм
Противолодочное.
количество ТА х труб (тип ТА)…2 х 3 - 324-мм (Мк 32 мод. 4)
боекомплект…,… 6
Авиационное:
количество х тип вертолетов…1 х «Wasp» или «Linx»
оборудование ВПП…,…светотехническое
тип ангара…палубный
Радиоэлектронное:
БИУС… SEWACO V
РЛС обнаружения ВЦ…LW 03
РЛС обнаружения ВЦ и НЦ…DA 05
РЛС управления огнем 76-мм АУ…М 45
РЛС навигационная…тип 1229
средства РТР… UA 8/9, UA 132*
активные средства РЭП… тип 667
пассивные средства РЭП
(количество ПУ х направляющих)…«Corvus» (2x8 - 128-мм)
ГАС с подкильной антенной и ГПБА… С WE 610

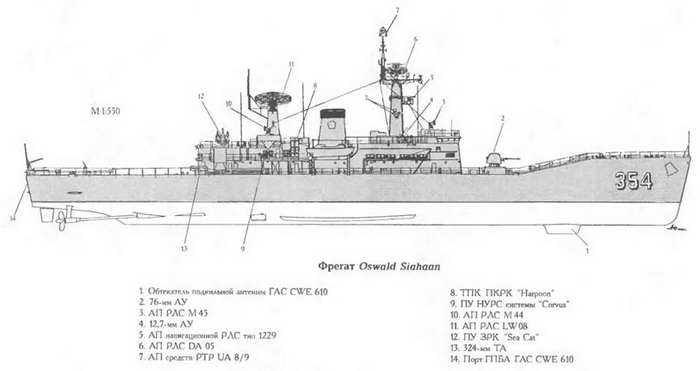

l* На Yos Sudarso, Oswald Siahaan и Karel Satsiutubun.
2* Ha Abdul Halim и Kurel Satsuitubun.
Данные корабли строились в Нидерландах по английской лицензии и практически полностью повторяли проект Leander первых серий. До середины 80-х годов они входили в состав ВМС Нидерландов. В 1976 г. все фрегаты прошли модернизацию на верфи фирмы «Rykswerf Den Helder». В ходе ее заменили 115-мм АУ на 76-мм «ОТО Melara», РБУ «Limbo» -на 324-мм ТА, усовершенствовали радиотехническое вооружение, смонтировали БИУС, новейшие средства связи, увеличили степень автоматизации управления главными и вспомогательными механизмами, что позволило сократить численность экипажа с 254 до 180 человек и улучшить обитаемость. Кроме того, разместили ПКРК «Harpoon» и увеличили размеры ангара, обеспечив тем самым базирование вертолета «Lynx».

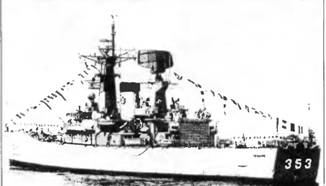

Договор о продаже первых четырех фрегатов Индонезии был заключен 11 февраля 1986 г. № 351 (бывший Tjerk Hiddes) передали 31 октября 1986 г., № 352 (бывший Van Speijk)-l ноября 1986 г… № 353 (бывший Van Galen)-2 ноября 1987 г. и № 354 (бывший Van Nes) - 13 октября 1988 г. Договор о продаже двух других фрегатов был заключен 13 мая 1889 г. № 355 (бывший Evertsen) передали Индонезии 1 ноября 1989 г. и № 356 (бывший Isaac Sweers) - 1 ноября 1990 г. Перед отправкой в Индонезию все корабли прошли капитальный ремонт. В 1993 г. на Yos Sudarso, Oswald Siahaan и Karel Satsuitubim смонтировали систему LIOD Mk 2. В 1996 - 1997 гг. предполагалось заменить ЗРК «Sea Cat» на ЗРК «Mistral». Фрегаты типа Ahmad Yam в настоящее время являются самыми крупными и совершенными (несмотря на физическое устаревание) кораблями индонезийского флота.
Тип Fatahillah - 3 единицы

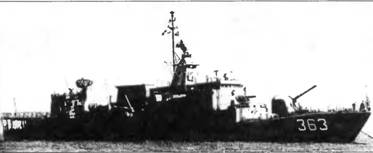

ФРЕГАТ NALA
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Fatahillah 361 Ф. «Wilton Fijenoot», Шельде (Нидерланды) 31.01.77 22.12.77 16.07.79
Malahayati 362 То же 28.07.77 19.06.78 21.03.80
Nala 363 То же 27.01.78 11.01.79 04.08.80
< image l:href="#"/>Водоизмещение, т:
стандартное… 1200
полное… 1450
Главные размерения, м:
длина наибольшая…84
ширина наибольшая… 11,1
средняя осадка при полном водоизмещении… 3,3
Главная энергетическая установка:
тип… дизель-газотурбинная, только
с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с…1 х ТМЗВ - 25 440
количество х тип ДД,-
– суммарная мощность, л.с…2 х 20V 956 ТВ92 - 11 070
количество гребных винтов…2 ВРШ
Скорость хода наибольшая, уз… 30
Дальность плавания ходом 16 уз, мили… 4 250
Экипаж, чел. (в том числе офицеров)… 89 (11)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Exocet»
количество ПУ х направляющих (тип ПУ)… 2x2 (ТПК)
боекомплект… 4 ПКР ММ 38
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…1 x 1 - 120/46 («Bofors»)
количество АУ х стволов (тип АУ)…2 x 1 -40/70 («Bofors») 1*,
1 х 1-40/70 («Bofors»)2*
резервная ОЭСУ…LIROD
количество АУ х стволов (тип АУ)… 2 х 1 - 20-мм («Rheinmetall»)
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3-324-мм (Мк 32 мод.4 или ILAS 3),3*
боекомплект…12 торпед Мк 46 мод. 5 или A244S
количество РБУ х стволов (тип РБУ)… I х 2 -375-мм «Bofors»
боекомплект… 24 РГБ «Erica» или 20 РГБ «Nelli»
Авиационное:
количество х тип вертолетов… 1 х «Wasp» 4*
оборудование ВПП…светотехническое
тип ангара… телескопический
Радиоэлектронное:
БИУС…SEWACO-RI
РЛС обнаружения ВЦ и НЦ…DA 05
РЛС навигационная…тип 1229
СУ ПКР и 120-мм АУ… WM28/61
средства РТР… UAA-1
пассивные средства РЭП
(количество ПУ х направляющих)…«Corvus» (2 х 8- 128-мм)
ГАС с подкильной антенной… PHS 32
система противоторпедной защиты…Т-Мк. 6
1* Ha Fatahillah.
2* На Malahayati и Nala
3* Кроме Nala, на котором торпедное вооружение отсутствует.
4* На Nala.
Контракт на постройку трех многоцелевых фрегатов для ВМС Индонезии с голландским консорциумом NEVESBU был заключен в августе 1975 г. Fatahillah имеет оборудование, позволяющее его использовать в качестве флагманского корабля полицейских сил. В индонезийских ВМС эти корабли классифицируются как корветы. Корпус корабля стальной, с двойным дном на большей части своей длины, которое используется в качестве топливных и масляных цистерн. ГТД, расположенная в носовом МО, связана с линиями валов при помощи зубчатой передачи, состоящей из трех редукторов, жестко закрепленных на фундаменте и соединенных между собой гибкими валами и муфтами. Передача ГТД -двухступенчатая, у ДД -одноступенчатая. Дизели подключаются к редуктору при помощи гидравлических муфт.
