Тип Alvand (Vosper пр. Мк 5) - 3 единицы

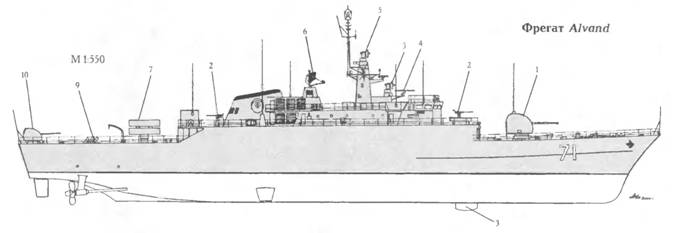

ФРЕГАТ ALVAND

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Alvand (б. Saam) 71 Ф. «Vosper Thornycroft», Вулстон (Великобритания) 22.05.67 25.07.68 20.05.71

Alborz (б. Zoal) 72 Ф. «Vickers», Барроу (Великобритания) 03.03.68 04.03.69 01.03.77

Sabalan (б. Rostam) 73 Ф. «Vickers», Ньюкасл с достройкой в Барроу (Великобритания) 10.12.67 04.03.69 01.07.72

ФРЕГАТ ROSTAM (фото 1978

г. до модернизации)

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕН1Ы

Водоизмещение, т:

стандартное…1100

полное… 1350

Главные размерения, м:

длина наибольшая…94,5

ширина наибольшая… 11,1

осадка при полном водоизмещении…4,3

Главная энергетическая установка:

тип…дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

– суммарная мощность, л.с… 2 х ТМ2А-40 000

количество х тип ДА, -

– суммарная мощность, л.с…,…2 х 16YJCM -3 800

количество гребных винтов…2ВРШ

Скорость хода наибольшая, уз:

под ГТД…39

под ДА… 18

Дальность плавания, мили:

ходом 36 уз…550

ходом 18 уз… -… 3 650

Экипаж, чел… 125

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…YJ-2 1*

количество ПУ х направляющих (тип ПУ)…2x2 (ТПК)

боекомплект… 4 ПКР С-802

тип комплекса… «Mariner))2*

количество ПУ х направляющих (тип ПУ)… 1 х 5

боекомплект…5 ПКР «Sea Killer» Мк 2

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 1 - 114/55 (Мк 8 «Vickers»)

боекомплект…220 выстрелов

количество АУ х стволов (тип АУ)… 1 х 2 - 35/90 («Oerlikon»)

количество АУ х стволов (тип АУ). 3 х 1 - 20/70 («Oerlikon» - GAM-B01) количество АУ х стволов…2x1 - 12,7-мм

Противолодочное:

количество РБУ х стволов (тип РБУ)… 1 х 3 - 305-мм («Limbo» Mk 10)

боекомплект…24 РГБ

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…AWS 1

РЛС обнаружения НЦ… тип 1226

РЛС навигационная…тип 629

СУ оружием общекорабельная…«Sea Hunter» 4 с двумя РЛС УО

средства РТР…RDL 2АС, FH 5-HF

пассивные средства РЭП

(количество ПУ х направляющих)… Мк 5 (2 х 3 - 120-мм)

ГАС с подкильной антенной…тип 170 и 174

1* На Alborz и Sabalan.

2* На Alvand

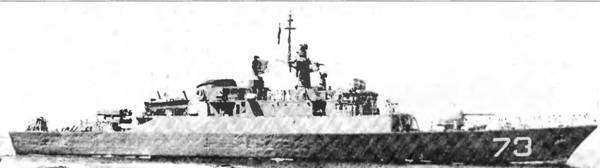

ФРЕГАТ SABALAN (б. ROSTAM после установки ПКРК YJ-2)

Контракт на постройку четырех многоцелевых фрегатов для ВМС Ирана по проекту Мк 5 был подписан с фирмой «Vosper Thorny-croft Ltd)) 25 августа 1966 г. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 11 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении двух любых смежных отсеков. Нижний ярус надстройки, занимающий

всю ширину верхней палубы, изготовлен из стали, а второй ярус и ходовой мостик -из легких сплавов. ГЭУ расположена в одном отсеке, что снижает боевую живучесть корабля. Совместная работа ГТД и ДД, не предусмотрена, они работают на ВРШ через общий редуктор. Дизели нереверсивные, V-образные, 8-цилиндровые, 4-тактные. Перед МО и позади него находятся отсеки с четырьмя ДГ (по два в каждом) мощностью по 350 кВт. Установлена общекорабельная система кондиционирования воздуха. Для стабилизации качки корабли снабжены активными рулями фирмы «Vosper Thornycroft Ltd». ГАС расположена в ПОУ. При поднятом ПОУ шахта закрывается специальными днищевыми створками. При модернизации в 1977 г. 114-мм АУ Мк 5 была заменена на АУ Мк 8.

Все четыре корабля данного типа активно использовались в период «танкерной» войны в Персидском заливе. 18 апреля 1988 г. ВМС США провели операцию возмездия за повреждение фрегата Samuel В. Roberts. Одной из основных целей было уничтожение Sabalan Однако был потоплен четвертый корабль серии - Sahand. Его атаковали штурмовики с авианосца Enterprise. В результате попадания ПКР «Harpoon» и управляемой бомбы «Scipper» на корабле возник пожар и он потерял ход. Вскоре с дистанции примерно 60 миль эсминец Joseph Strauss и штурмовики с Enterprise вновь нанесли удар шестью ПКР «Harpoon». Одновременно штурмовики сбросили на фрегат четыре управляемые бомбы «Scipper» и несколько 1000-фунтовых бомб. В Sahand попали три ПКР, одна управляемая и три 1000-фунтовые бомбы. Корабль полностью вышел из строя и вскоре затонул. Американцы также атаковали и Sabalan.

В бою участвовали два штурмовика «А-6» и истребитель-бомбардировщик «F-14». В фрегат попала 500-фунтовая бомба, которая разрушила машинное отделение. Корабль лишился хода и начал дрейфовать. Его спасло то, что командование ВМС США приостановило ход операции. Sabalan безрезультатно выпустил по противнику три ЗУР типа «Sea Cat», которые в тот период находились на вооружении кораблей данного типа. Фрегат вновь ввели в строй после восстановительного ремонта в сентябре 1989 г. Одновременно на нем заменили ЗРК на установку 23-мм зенитных автоматов. Аналогичные работы провели и на остальных кораблях серии.

В 1996-1997 гг. на Alborz и Sabalan ПКРК «Mariner» заменили на китайский ПКРК YJ-2, с установкой новых средств связи, а до этого в 1991 г. 23-мм АУ заменили на 20-мм АУ типа GAM-B01. В настоящее время данные фрегаты морально устарели. Их критикуют за отсутствие современных средств ПВО и вертолета.

ИСПАНИЯ

Испания -одна из немногих стран, имеющих фрегаты с ЗРК коллективной обороны. Это объясняется тем, что изначально эти корабли предназначались для формирования поисково-ударной группы, которая должна была действовать на подходах к Гибралтару, где существует естественный узел коммуникаций. В настоящее время такая противолодочная группа во главе с авианосцем создана и носит названием «Alfa». Фрегаты, наряду с авианосцем, относятся к наиболее совершенным кораблям испанского флота. Все они построены по иностранным проектам, но на испанских верфях.

Тип Alvaro de Bazan (пр. F100) - 4 единицы
