СУ…«Лев»
Противолодочное:
тип ПЛРК…«Водопад»
КСУС… «Онега»
количество РТПУ х труб…6 х 1 - 533-мм
боекомплект…24 ПЛУР «Водопад-НК», 83РН и 84РН
или торпеды 53-65К и СЭТ-65
количество РБУ х стволов (тип РБУ)… 1 х 12-213-мм (РБУ-6 000)
боекомплект…96 РГБ-60 или «Запад»
Авиационное:
количество х тип вертолетов… 1 х Ка-27 ПЛ
оборудование ВПП…светотехническое
тип ангара…палубный
Радиоэлектронное:
БИУС…«Трон» и «Дипломат»
РЛС управления огнем…«Лев» (МР-214)
РЛС обнаружения ВЦ…«Фрегат МА» (МР-750)
комплекс РЭБ…«Вымпел-Р2»
пассивные системы РЭП
(количество ПУ х направляющих)…ПК-2 (2x2 - 140-мм),
ПК-10 (4 х 10- 122-мм), «Смелый» ГАС с подкильной и буксируемой
Работы над проектом универсального сторожевого корабля (СКР) водоизмещением от 3 000 до 4 000 т начались в 1981 г. В соответствии с ТТЗ он должен был явиться развитием пр. 1135 и по своим боевым возможностям превосходить все фрегаты иностранной постройки того периода. В частности, речь шла о таких кораблях, как американский Oliver Н. Perry, немецкий Bremen, итальянский Maestrale и голландский Kortenaer. СКР предназначен для ПА и ПВО корабельных соединений, а также конвоев в открытом океане или закрытых морях (Черном и Балтийском). Кроме того, он может вести борьбу с надводными кораблями противника.

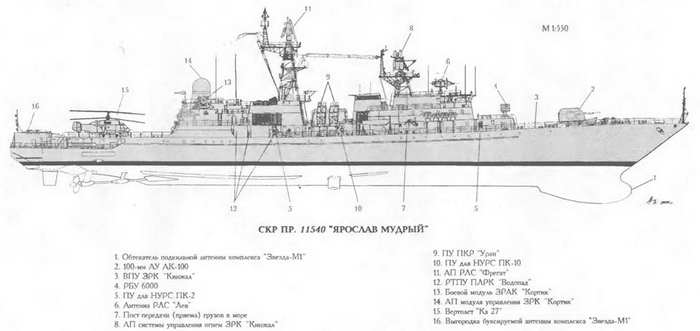

Технический проект разработан Зеленодольским ПКБ. Изначально предполагалось, что данные СКР будут строиться на семи судостроительных заводах и вся серия составит от 79 до 100 единиц. Однако в силу политических и финансовых проблем эту программу свернули и заложили лишь три корабля, из которых в строй ввели только один. Второй, СКР Ярослав Мудрый, находится в постройке (по состоянию на начало 2000 г. его готовность составляла 45%). Третий СКР Туман (зав. № 403) заложили в 1993 г. на стапеле ССЗ «Янтарь», но вскоре заказ аннулировали и корабль разобрали на металл. Корпус СКР стальной, с удлиненным полубаком и характерным сломом верхней палубы в носовой оконечности, улучшающим условия боевого использования 100-мм АУ. На всем протяжении он имеет двойное дно и разделен водонепроницаемыми переборками на 12 отсеков, при этом создана возможность сквозного закрытого прохода от носа до кормы. Трехъярусная сплошная надстройка также полностью выполнена из стали. Система стабилизации включает бортовые рули и выдвижные рули успокоения качки. Рулевое устройство с электрогидравлическими приводами и полубалансирным рулем. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Корабль оборудован для действий в условиях применения средств массового поражения. Корпус и надстройки разделены на четыре цитадели, снабженные автономными системами очистки и кондиционирования воздуха. В состав главных механизмов входят всережимные ГТД: два маршевых типа М70 с двухскоростными редукторами и два форсажных М90 с односкоростными редукторами. Из соображений боевой живучести они разделены на две независимые энергетические группы левого и правого бортов, каждая из которых размещена в двух автономных МО. Специальная редукторная приставка обеспечивает работу любого маршевого агрегата на два валопровода. ЭЭУ напряжением 380 В переменного тока состоит из двух автоматизированных ДГ по 600 кВт, одного ГТГ (1250 кВт) и одного ГТК (600 кВт). Проект предусматривает возможное перевооружение на одноствольную 130-мм АУ и ПКРК «Оникс». Недостатками СКР данного типа специалисты считают наличие лишь одного вертолета и сравнительно небольшую дальность плавания.

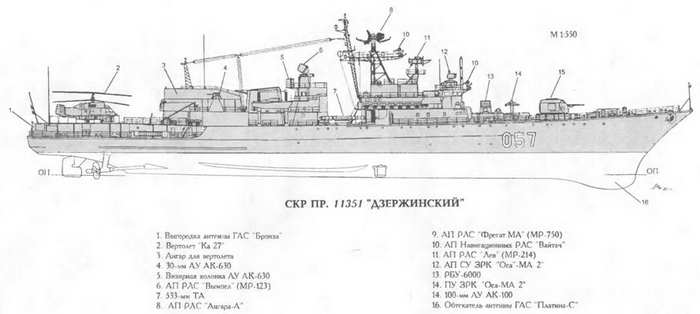

Проект 11351 («Нерей») - 6 единиц
ПОГРАНИЧНЫЙ СТОРОЖЕВОЙ КОРАБЛЬ ВОРОВСКИЙ
Название № Завод-строитель Закладка Спуск на воду Вступление в строй Зав. № Флот
Воровский 052 ССЗ «Залив», Камыш-Бурун (Керчь) 15.05.87 28.07.90 29.12.90 207 ТО
Дзержинский 057 То же 20.01.83 02.03.84 29.12.84 202 ТО
Анадырь (до 05.96 Имени 70-летия погранвойск] 060 То же 02.04.87 28.03.88 30.12.88 205 ТО
Кедров 103 То же 04.04.88 30.04.89 28.12.89 206 ТО
Менжинский 113 То же 14.08.81 31.12.82 29.12.83 201 ТО
Орел (до 01 12.93
Водоизмещение, т:
стандартное…3 180, 3 070 1*
полное…3 670. 3 545 1*
Главные размерения, м:
длина наибольшая (по КВЛ)… 123 (113)
ширина наибольшая (по КВЛ)… 14,2 (13,2)
осадка при полном водоизмещении…5,0, 4,72 1*
Главная энергетическая установка:
тип…газотурбинная (форсажная + маршевая)
количество х тип форсажных ГТД -
– суммарная мощность, л. с… 2 х М8К - 36 000
количество х тип маршевых ГТД -
– суммарная мощность, л. с…2 х М62- 12 000
количество гребных винтов…2 ВФШ
Скорость хода наибольшая, уз…32
Дальность плавания, мили:
ходом 14 уз…3 900
ходом 10 уз… 1146
Экипаж, чел. (в том числе офицеров)… 192 (31)
Вооружение:
Зенитный ракетный комплекс:
тип комплекса…«Оса-МА2»
СУ…4Р-33
количество ПУ х направляющих (тип ПУ)… 1 х 2 (ЗИФ-122)
боекомплект…20 ЗУР 9М-33
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1 х 1 - 100/60 (АК-100)
СУ…«Лев»
боекомплект…200 выстрелов
количество АУ х стволов (тип АУ)…2 x 1- 30-мм (АК-630)
СУ…2 х «Вымпел»
боекомплект… 12000 выстрелов
Противолодочное:
количество ТА х труб (тип ТА)… 2 х 4 -533-мм (палубный поворотный)
боекомплект…8 торпед 53-65К и СЭТ-65
количество РБУ х стволов (тип РБУ)… 2 х 12-213-мм (РБУ-6 000)
боекомплект…96 РГБ-60 или «Запад»
Минное:
количество мин заграждения…до 20
Авиационное:
количество х тип вертолетов… 1 х Ка-27ПЛ или Ка-29
оборудование ВПП…светотехническое
тип ангара…палубный
Радиоэлектронное:
БИУС…«Сапфир У»
РЛС управления огнем 100-мм АУ… «Лев» (МР-214)
РЛС управления огнем 30-мм АУ…«Вымпел» (MP-123)
РЛС обнаружения ВЦ…«Фрегат МА» (МР-750), «Ангара А» 1*
РЛС навигационная… «Вайгач», «Дон-2»
комплекс РЭБ… «Старт-2»
пассивные средства РЭП
(количество ПУ х направляющих)…ПК-10 (4 х 10-122-мм),
ПК-16 (2х 16-82-мм), «Смелый»
ГАС с подкильной антенной…«Платина-С»
ГАС с буксируемой антенной…«Бронза»
1* Для СКР Менжинский и Дзержинский.
Является развитием пр. 1135 и 1135М. Проект разработан в начале 70-х годов Северным ПКБ. Корабли строились по заказу КГБ СССР для морских частей пограничных войск и предназначались для несения дозорной службы, охраны экономической зоны на Тихом океане, борьбы с контрабандой. Кроме того, могут решать задачи ПЛО. Однако корабли чрезмерно насыщены оружием, не требующимся для несения пограничной службы Вместе с тем они являются одной из самых удачных модификаций пр. 1135. Однако руководство советского, а затем и российского ВМФ не стало заказывать эти корабли, в первую очередь из-за невозможности усилить вооружение и провести модернизацию радиоэлектронного вооружения. Вся серия должна была насчитывать 12 единиц. Шесть кораблей успели ввести в строй до развала СССР, и в настоящее время они входят в состав ВМФ России. Еще три недостроенных корабля отошли к Украине. Из них достроили лишь один Киров (зав. № 208), который 02.04.93 под названием Гетьман Сагайдачний (U 130) ввели в состав ВМС Украины. Недостатками данного типа кораблей специалисты считают наличие лишь одного вертолета, отсутствие ПКР и невысокие показатели остойчивости. На базе пр. 11351 был разработан пр. 11356 фрегата для ВМС Индии.
