Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Апальков Юрий Валентинович

РЛС обнаружения НЦ и навигации…SPS-55

РЛС навигационная…тип 975

система целеуказания…WDS Мк 13/2

СУ ПКР, ЗРК и 76-мм АУ…Мк 92 мод.2 с РЛС WM 28 (для ПКР и АУ)

и с РЛС AN/SPG-60 (для ЗРК)

комплекс РЭБ… SLQ-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной…SQS-56, «Mulloca» ^1*

ГАС с ГПБА… «Kariwara»

система противоторпедной защиты…SLQ-25 «Nixie»

^1*На Melbourne и Newcastle.

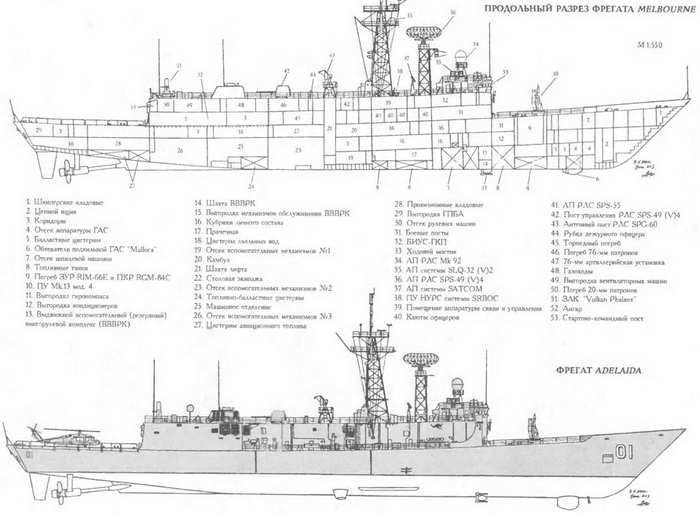

Контракт на постройку в США четырех фрегатов был заключен в августе 1977 г. Все они сначала закладывались для ВМС США Изначально, за исключением Darwin, на них размещались два вертолета ‹(Seasprite» (SH-2) системы LAMPS I. Adelaide (с 11.89 по 12.90), Canberra (с 11.91

по 12.92) и Sydney (с 02.89 по 03.90) прошли модернизацию в Вильямстауне. В ходе ее удлинили надводную часть корпуса в кормовой оконечности на 2,5 м, смонтировали систему RAST и успокоители качки в виде бортовых рулей, после чего на фрегатах могли базироваться два вертолета «Seahawk» (SH-60B) системы LAMPS III. Заменили ГАС AN/BOR-18 на «Kariwara». Darwin прошел аналогичную модернизацию еще в ходе постройки. В 1981 г, Австралия приняла решение о постройке еще шести таких кораблей на отечественных верфях по американской лицензии с учетом размещения вертолетов системы LAMPS III, но заказала только Melbourne и Newcastle, предпочтя более дешевые фрегаты концепции МЕКО. Canberra первым из кораблей австралийских ВМС провел стрельбу ПКР «Harpoon» - по корпусу американского эсминца Stoddard (DD 566). Выпущенная с дистанции 40 миль ракета успешно поразила цель. Запас топлива -567 т, запас авиационного топлива-64 т. Программа модернизации кораблей данного типа рассчитана на 2001-2005 гг. и предусматривает установку ВПУ Мк 41 для ЗУР ESSM, систем РЭБ «Apecs III», системы связи Link 16, ГАС миноискания и СУ О Мк 92 мод. 12. На 2001 г. на одном из фрегатов запланированы испытания активно-пассивных низкочастотных ГАС.

АЛЖИР

Фрегаты являются самыми крупными кораблями в составе флота Алжира. Они предназначены для несения патрульной службы и охраны экономической зоны. В случае крупномасштабного военного конфликта данные корабли должны будут обеспечивать безопасность прибрежных торговых коммуникаций, вести борьбу с надводными кораблями противника (в первую очередь с различными катерами) и осуществлять минные постановки По мнению специалистов, из-за слабого противолодочного вооружения и отсутствия противокорабельных ракет данные фрегаты не смогут эффективно решать поставленные задачи и их скорее можно отнести к патрульным кораблям.

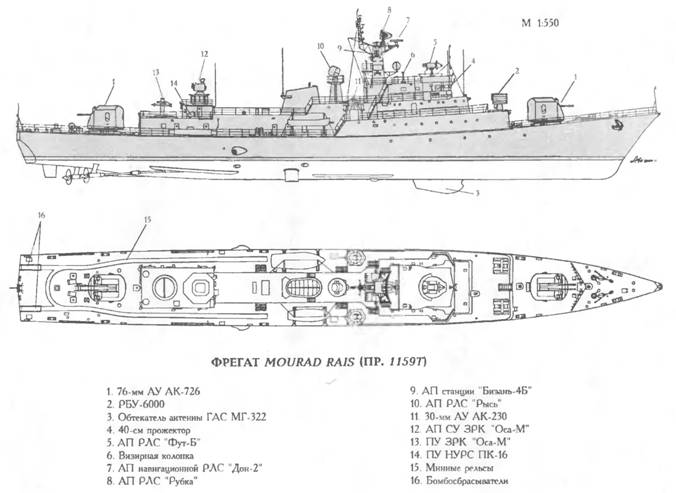

Проект 1159Т - 3 единицы

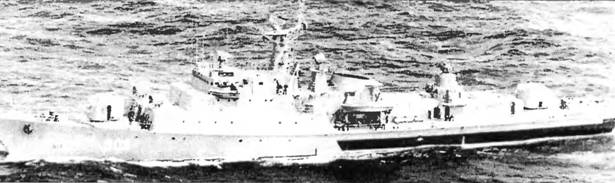

ФРЕГАТ RAIS KORFOU

Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечания

Mourad Rais (до 11.12.80 СКР-482) 901 ССЗ «Красный металлист», Зеленодольск (Татарстан) 10.06.78 12.01.80 30.09.80 Зав. № 250, до 11.12.80 входил в состав БФ СССР.

Rais Kellich (до 24.03.82 СКР-35) 902 То же 11.06.80 30.04.81 30.11.81 Зав. № 252, до 24.03.82 входил в состав БФ СССР.

Rais Korfou (до 01. 85 СКР-129) 903 То же 07.07.82 11.11.83 30.08.84 Зав. №254. до 01.85 входил в состав БФ СССР.

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное… 1440

полное… 1600

Главные размеренна, м:

длина наибольшая…96,4

ширина наибольшая… 12,55

осадка при полном водоизмещении… 3,48

Главная энергетическая установка:

тип…дизель-газотурбинная, с возможной

совместной работой двигателей

количество х тип ГТД -

–  суммарная мощность, л.с… 1 х М-8В- 18 ООО

количество х тип ДД -

–  суммарная мощность, л.с…2 х В-68- 15 820

количество гребных винтов… 1 ВФШ + 2 ВРШ

Скорость хода, уз:

наибольшая под ГТД…29

наибольшая под ДД…22

Дальность плавания ходом 14 уз, мили… 4 800

Экипаж, чел… 130

Вооружение:

Зенитный ракетный комплекс:

тип комплекса… «Оса-М», «Оса-МА»^1*

количество ПУ х направляющих (тип ПУ).… 1 х 2 (ЗИФ-122)

СУ…4Р-33

боекомплект…20 ЗУР 9М-33

Артиллерийские комплексы:

количество АУ х

стволов (тип АУ)…2 х 2 - 76/ 60 (АК-726)

СУ… «Фут-Б»

боекомплект… 1600 выстрелов

количество АУ х стволов (тип АУ)…2 х 2-30/65 (АК-230)

СУ…«Рысь»

боекомплект…6 000 выстрелов

Противолодочное:

количество РБУ х стволов (тип РБУ)… 2 х 12-213-мм (РБУ-6000)

боекомплект…120 РГБ-60

СУ……«Буря»

количество бомбосбрасывателей… 2

боекомплект глубинных бомб… 12 х РБМ

Минное:

количество мин заграждения…22

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…«Рубка»

РЛС навигационная…«Дон-2»

средства РТР…«Бизань-4Б»

пассивные средства РЭП

(количество ПУ х направляющих)… ПК-16 (2 х 16-82-мм)

ГАС с подкильной антенной… МГ-322

^1* На Mourad Rais

Пр. 1159 многоцелевого фрегата (СКР) был разработан в 1970 г. Зеленодольским ПКБ специально для экспортных поставок на базе противолодочного корабля пр. 159А. Всего по пр. 1159 построено шесть СКР, еще шесть - по пр. 1159Т (в тропическом исполнении для Алжира и Кубы) и два -по пр. 1159ТР (для Ливии). Корпус гладко палубный, с двойным дном на всем протяжении, стальной, с большим числом клепаных соединений, разделен водонепроницаемыми переборками на 13 отсеков. Надстройки выполнены из магниево-алюминиевых сплавов. Подкильная ГАС размещена в титановом каплеобразном обтекателе больших размеров, который ограничивает использование корабля на отмелях и в уз-костях. На среднюю линию вала с ВФШ работает ГТД, а на бортовые с ВРШ -среднеоборотные ДД. Максимальный ход обеспечивается при работе ГТД и обоих ДД. Экономический ход обеспечивается дизелями. Электроэнергетическая система включает в себя один ДГ мощностью 200 кВт и два - по 300 кВт. Фрегат отличается хорошими мореходными качествами. Использование оружия возможно при волнении моря до 5 баллов. Для снижения раз-махов качки на корабле размещены успокоители качки. В 1992- 1994 гг. алжирские корабли прошли модернизацию с заменой ДГ на более мощные. В 1997-1998 гг. Mourad Rais прошел капитальный ремонт и модернизацию в Кронштадте с заменой ЗРК на «Оса-МА». В 2000 г. на капитальный ремонт с модернизацией встал Rais Korfou.

АРГЕНТИНА

Аргентина постоянно увязывала свое участие в военно-политических организациях с предоставлением военной и другой помощи со стороны США и Великобритании. ВМС страны развивались исключительно в силу понимания политическим руководством положения страны на континенте, вне всякой связи с возможными угрозами, так как единственное государство региона, к которому у Аргентины имеются территориальные претензии, - это внутриконтинентальный Парагвай. Вооруженный конфликт с Соединенным Королевством из-за Фолклендских островов в определенном отношении для Аргентины оказался неожиданностью. Потерпев поражение, она прервала всякие военные отношения с США и Великобританией, сделав ставку в военно-техническом сотрудничестве на Францию и Германию. В настоящее время руководство страны рассматривает ВМС как военно-политическую силу, способную в будущем вернуть утерянные острова, а также защитить другие острова и шельф в пределах 200-мильной экономической зоны. Фрегаты в мирное время используются прежде всего как патрульные корабли для защиты экономической зоны. В случае возникновения военного конфликта предполагается использовать их в составе ударных и амфибийных групп. Строительство фрегатов на отечественных верфях по национальным проектам не планируется.

Тип Espora (МЕКО 140) - 6 единиц

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Espora 41 Концерн AFNE, Рио-Сантьяго 03.10.80 23.01.82 5.07.85

Rosales 42 To же 01.07.81 04.03.83 14.11.86

Spiro 43 To же 04.01.82 24.06.83 24.11.87

Parker 44 To же 02.08.82 31.03.84 17.04.90

Robinson 45 To же 06.06.83 15.02.85 01.06.00
