Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Апальков Юрий Валентинович

Gomez Roca 46 To же 01.12.83 14.11.86 03.02.00

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение,

т:

стандартное… 1470

полное.,… 1790

Главные размерения, м:

длина наибольшая… 91,2

ширина наибольшая… 11,1

осадка при полном водоизмещении… 3,4

Главная энергетическая установка:

тип…дизельная

количество х тип ДД-

–  суммарная мощность, л.с…2 х 16 РС2-5 V 400-20 400

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз…27

Дальность плавания ходом 18 уз, мили… 4000

Экипаж, чел. (в том числе офицеров)…93 (11)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)… 2x2 (ТПК)

боекомплект…4 ПКР ММ 38

Артиллерийские комплексы

количество АУ х стволов (тип АУ)…1 х 1 - 76/62 («ОТО Ме1ага»)

боекомплект… 750 выстрелов

количество АУ х стволов (тип АУ)…2 х 2 - 40/70 («Breda»)

боекомплект… 4 200 выстрелов

резервная ОЭСУ…LIROD 8

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (1LAS 3)

боекомплект…6 торпед A 244/S

Авиационное:

количество х тип вертолетов…1 х «Alouette III» SA 319В,

1 х AS555 «Fennec» ^1*

оборудование ВПП…светотехническое

тип ангара… телескопический ^2*

Радиоэлектронное:

БИУС…SEWACO

РЛС обнаружения ВЦ и НЦ…DA 05

РЛС навигационная…типа 1226

СУ оружием по ВЦ

и НЦ общекорабельная… WM 22/41 с двумя ВК,

РЛС WM 28 (для ПКР и АУ)

средства РТР…RQN-3B

активные средства РЭП…TQN-2X

пассивные средства РЭП

(количество ПУ х направляющих)…«Dagaie» (2 х 10 - 127-мм)

ГАС с подкильной антенной…ASO 4

^1* На Parker, Robinson и Gomez Roca

^2* Только на Robinson и Gomez Roca

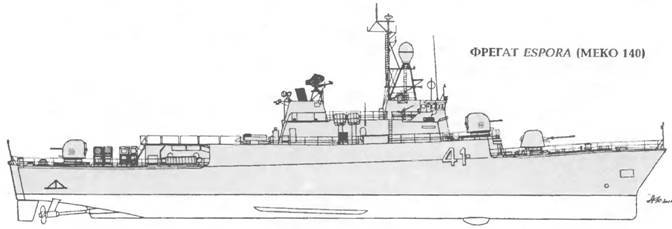

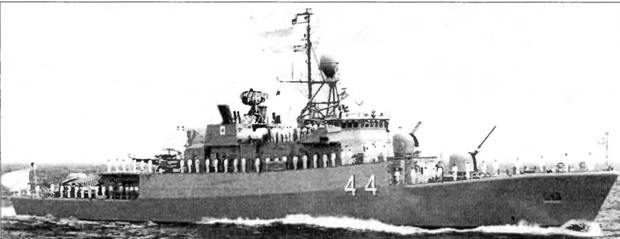

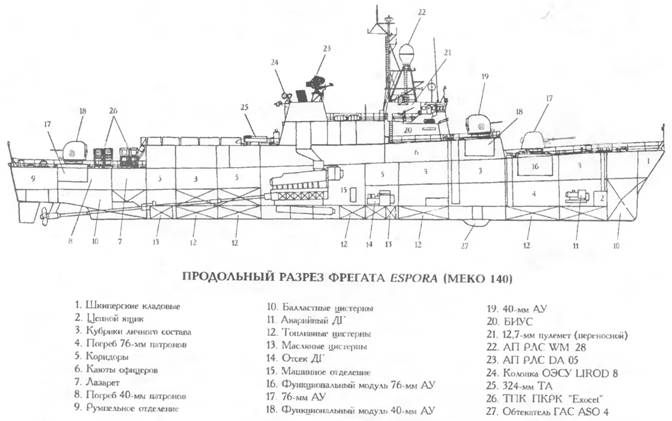

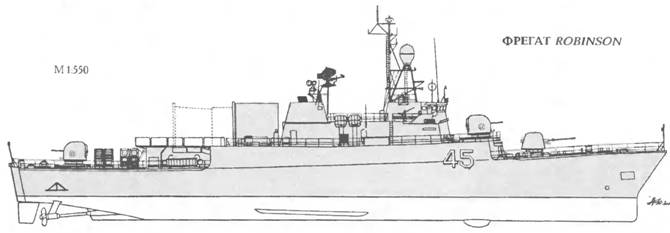

Контракт на постройку шести многоцелевых фрегатов по концепции МЕКО правительство Аргентины заключило с фирмой «Blohm amp; Voss» 1 августа 1979 г. Данные корабли строились вместо предусмотренных ранее двух более крупных кораблей типа МЕКО 360, отнесенных к классу эсминцев (рассматриваются в ч. 2 справочника). Последние два корабля отличаются наличием телескопического ангара для вертолетов и классифицируются как фрегаты типа МЕКО 140Н. На них установлено три оружейных, шесть электронных и пять приборных модулей. Корпус гладкопалубный со значительными коэффициентами полноты площадей ватерлинии и мидель-шпангоута, с двойным дном, разделен на 10 водонепроницаемых отсеков, оснащенных автономной противопожарной и вентиляционной системами с вертикальным расположением трубопроводов, при минимуме отверстий в межотсечных переборках. Набор корпуса продольно-поперечный. В конструкции хорошо развитой надстройки широко использованы алюминиевые сплавы, что повышает ее пожароопасность. Система стабилизации включает активные бортовые рули и скуловые кили. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Фрегаты оборудованы для действий в тропиках и в условиях применения средств массового поражения. Фрегаты Spiro и Rosales в 1990-1991 гг. участвовали в патрулировании Персидского

залива. Обычно используются для контроля экономической зоны Аргентины и защиты рыболовства.

Тип Drummond (А69) - 3 единицы

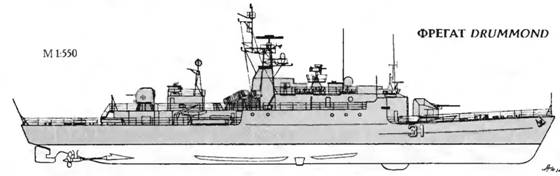

ФРЕГАТ DRUMMOND

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

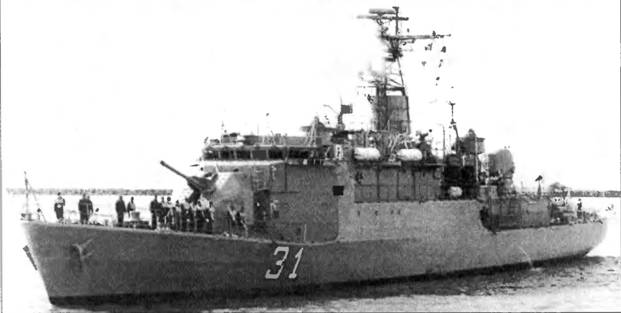

Drummond (б. Good Hope, б Lieutenan de Vmsseau le Henaff) 31 Гос. верфь (Naval Dockyard), Лориан 12.03.76 05.03.77 01.03.78

Guerrico (б. Transvaal, б. Commandant L'Herminier) 32 To же 01.10.76 13.09.77 01.10.78

Granville 33 To же 01.12.78 28.06.80 22.06.81

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное…950

полное… 1170

Главные размерения, м:

длина наибольшая… 80,5

ширина наибольшая… 10,3

осадка при полном водоизмещении…5,5

Главная энергетическая установка:

тип…дизельная

количество х тип ДД -

–  суммарная мощность, л.с…2 х 12 РС2 V 400- 12 000

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз…23

Дальность плавания, мили:

ходом 18 уз… 3 000

ходом 15 уз… 4 500

Экипаж, чел. (в том числе офицеров)…,,.90 (7)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)… 2x2 (ТПК)

боекомплект…4 ПКР ММ 38

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 х 1 - 100/55 (мод. 1968)

боекомплект… 150

количество АУ х стволов (тип АУ)…2 х 1 - 40/70 («Breda»)

количество АУ х стволов (тип АУ)…2 х 1 - 20/70 («Oerlicon»)

резервная ОЭСУ… «Panda» Мк 2 + RADOR 20

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32 мод.5)

боекомплект…6 торпед А244

СУ…DLT-L4C

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…DRBV 51А

РЛС навигационная…типа 1226

СУ оружием по ВЦ и НЦ общекорабельная…«Vega» с РЛС DRBC 32Е

средства РТР… DR 2000/DALIA 500

пассивные средства РЭП

(количество ПУ х направляющих)… «Dagaie» (2 х 10- 127-мм)

система космической связи…SATCOM

ГАС с подкильной антенной…«Diodon»

Все они относятся к французским фрегатам (avisos) типа D'Estienne D'Orves (см. фрегаты ВМС Франции). В проекте уделялось большое внимание упрощению конструкции. В частности, оба главных двигателя установили в одном машинном отделении. В июле 1976 г. правительство ЮАР решило приобрести два фрегата этого типа, которые строились для ВМС Франции. Одновременно последовал заказ государственной верфи в Лорьяне еще на один такой корабль. После введения ООН эмбарго на продажу оружия ЮАР контракт аннулировали. В сентябре 1978 г. эти же фрегаты решила приобрести Аргентина. Drummond и Guerrico пришли в Южную Америку 2 ноября 1978 г., a Granville (построенный по заказу Аргентины) - в сентябре 1981 г.
