Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)
Шрифт:
количество х тип маршевых ГТД -
– - суммарная мощность, л.с…2 х М62- 12 000
количество гребных винтов… 2
Скорость хода наибольшая, уз…30
Дальность плавания, мили:
ходом 14 уз…3 950
ходом 30 уз…630
Экипаж, чел. (в том числе офицеров)… 194 (22)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Уран» (пр. 11352)
количество ПУ х направляющих (тип ПУ)…2х 4 (ТПК)
боекомплект…8 ПКР
Противолодочные ракетные комплексы:
тип комплекса… «Метель» или «Раструб-Б»
количество ПУ х направляющих (тип ПУ)… 1 х 4 (КТ-106У)
боекомплект…4 ПЛУР 85-Р или 85-РУ
Зенитные ракетные комплексы:
количество х тип комплекса…2 х «Оса-МА»
СУ…2 х 4Р-33
количество ПУ х направляющих (тип
боекомплект…40 ЗУР 9М-33
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 2 x 2 - 76/60 (АК-726)
СУ…«Турель»
боекомплект… 1600 выстрелов
Противолодочное:
количество ТА х труб (тип ТА)…2 х 4 -533-мм (палубные поворотные) боекомплект…8 торпед 53-65К и СЭТ-65
количество РБУ х стволов (тип РБУ)…2 х 12-213-мм, (РБУ-6 ООО) 5*
боекомплект… 96 РГБ-60 или «Запад»
Минное:
количество мин заграждения…до 20
Радиоэлектронное:
БИУС…«Планшет-35»
РЛС управления огнем 76-мм АУ… «Турель» (МР-105)
РЛС обнаружения ВЦ…«Фрегат-МА» 1 +, «Ангара А» 3*
РЛС навигационная… «Вайгач», «Дон-2»
комплекс РЭБ…«Старт»
пассивные средства РЭП
(количество ПУ х направляющих)…ПК-10 (2 х 10- 122-мм) 4*
ПК-16 (2 х 1б-82-мм) 5*
ГАС с подкильной антенной…«Титан-2Т» «Титан-2» 5*
ГАС с буксируемой антенной…«Вега» 6*
ГАК с подкильной и буксируемой антеннами…«Звезда-М1» 2*
1* Пр. 11352.
2* Пр. 11353.
3* Пр. 11352.
4* Пр. 11353.
5* Пр. 11352.
6* Пр. 11353.
`

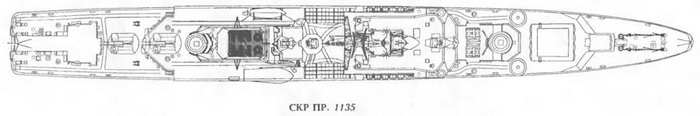

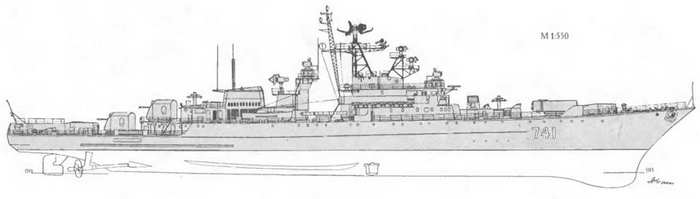

Работы над проектом БПК пр. 1135 (шифр «Буревестник») начались в 1964 г. С 1979 г. корабли классифицируются как СКР. В соответствии с ТТЗ их планировали использовать парами: один поисковый, второй ударный. Подобная тактика объяснялась тем, что дальность стрельбы ПЛУР «Метель» превышала дальность действия ГАС, а бортовой вертолет отсутствовал. Проект разработан Северным ПКБ. Корпус стальной, с удлиненным полубаком и двойным дном на всем протяжении, разделен водонепроницаемыми переборками на 13 отсеков. Надстройки, выполненные из магниево-алюминиевых сплавов, разделены на три блока. ГЭУ повторяет силовую установку БПК пр. 1134Б, но только с одной форсажной турбиной на валу. Благодаря редуктору каждый из маршевых ГТД может работать на оба валопровода. Такой режим увеличивал экономичность силовой установки на 25%. Так же как и у ГЭУ пр. 1134Б, газовые турбины имеют реверс. ЭЭУ напряжением 380 В переменного тока состоит из пяти ДГ по 500 кВт. Система стабилизации включает бортовые кили и выдвижные управляемые рули успокоения качки. Рулевое устройство с электрогидравлическими приводами и полубаланс ирным рулем. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Корабль оборудован для действий в условиях применения средств массового поражения. Благодаря хорошим мореходным качествам он может использовать оружие при волнении моря до 5 баллов, а буксируемую антенну ГАС - до 4 баллов. Автономность по запасам провизии 30 суток.
Корабли широко использовались на всех морских театрах в качестве основных боевых кораблей морской зоны. Во время ремонтов на крышах помещений лебедок буксируемых ГАС монтировались площадки для приема груза в море с вертолетов

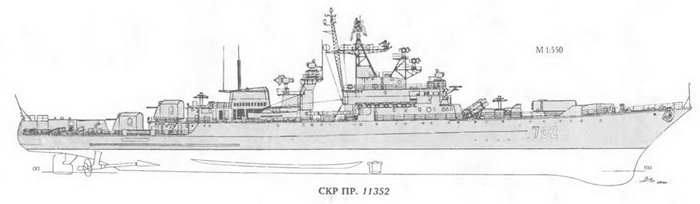

Корабли базового проекта Легкий (с 27.10.88 по 22.01.91 на СРЗ-35 «Севморпуть» в Мурманске), Пылкий (с 19.02.87 по 9.07.93 на ССЗ «Янтарь» в Калининграде) и Летучий (с 05.87 по 10.91 на СРЗ «Дальзовод» во Владивостоке) модернизировали по пр. 11352. На них демонтировали РБУ-6000 и установили восемь (2 х 4) ТПК ПКРК «Уран», заменили РАС на «Фрегат-МА» и ГАС - на «Титан-2Т». Жаркий (с 05.83 по 12.84 на ССЗ им. А.А. Жданова в Ленинграде) модернизировали по пр. 11353. На нем разместили ГАК «Звезда-М1». Несмотря на все эти усовершенствования, корабли пр. 1135 в настоящее время считаются морально устаревшими. Всего был построен 21 СКР данного типа. Из них 13 выведены из состава РФ: Бдительный (зав. № 151, вступил в строй 31.12.70) - 31.07.96; Бодрый (зав. № 152, вступил в строй 31.12.71)- 17.07.97; Достойный (зав. № 11, вступил в строй 31.12.71) - 30.06.93; Свирепый (зав. № 153, вступил в строй 29.12.72)- 30.06.93; Сильный (зав. № 154, вступил в строй 30.06.73) - 30.06.94; Доблестный (зав. № 12, вступил в строй 8.12.73)-03.07.92, Разумный (зав. № 156, вступил в строй 30.09.74)-16.03.98; Разящий (зав. № 157, вступил в строй 30.12.74)-29.10.92; Деятельный (зав. № 13, вступил в строй 25.12.75) - 10.07.95; Ретивый (зав. № 712, вступил в строй 28.12.76) -04.08.95; Беззаветный (зав. № 14, вступил в строй 30.12.77) -14.07.97; Безукоризненный (зав. № 15, вступил в строй 29.12.79) - 08.09.9? и Порывистый (зав. № 17, вступил в строй 29.12.81) -05.07.94. Беззаветный и Безукоризненный 01.08.97 переданы Украине, и под названиями соответственно Днiпропетровскь (U 134) и Миколаiв (U 133) они вошли в состав ее ВМС.
Проект 12441 («Гром») - 1 единица (в постройке)

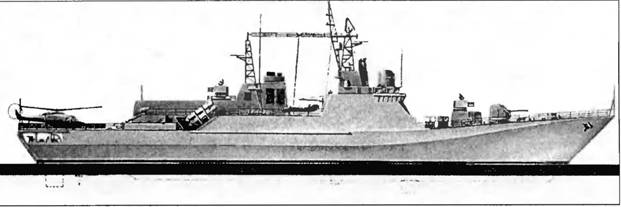

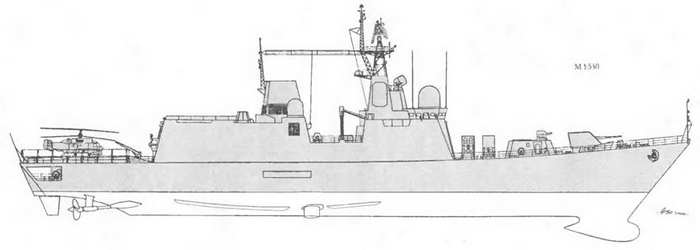

СТОРОЖЕВОЙ КОРАБЛЬ НОВИК (один из вариантов проекта)
Название № Завод-строитель Закладка Спуск на воду Вступление в строй Зав. №
Новик - ССЗ «Янтарь», Калининград 2607.97 - - 1900
Водоизмещение, т:
стандартное…2 560
полное… 2 900
Главные размерения, м:
длина наибольшая (по КВЛ)… 121 (116)
ширина наибольшая… 14,1
осадка при полном водоизмещении…9,3
Главная энергетическая установка:
тип…газотурбинная (форсажная + маршевая)
количество форсажных ГТД -
– суммарная мощность, л. с… 2 - 37 000
количество маршевых ГТД -
– суммарная мощность, л. с… 2-12 000
количество гребных винтов… 1 ВФШ
Скорость хода наибольшая, уз…31
Дальность плавания ходом 12 уз, мили… 4 800
Экипаж, чел. (в том числе офицеров)… 210 (35)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Оникс»
количество ПУ х направляющих (тип ПУ)… 8x3 (ВПУ)
боекомплект… 24 ПКР
Зенитный ракетный комплекс:
тип комплекса…«Полимент»
количество ПУ х направляющих (тип ПУ)…4x8 (ВПУ)
боекомплект… 32 ЗУР
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1 x 1 - 100/60 (АК-100)
