Stuart 153 To же 23.07.98 01.03.99 02.01.00
Parramatta 154 To же 01.05.99 01.03.00 01.01.02
Ballarat 155 To же 01.05.00 01.02.01 01.12.02
Toowoomba 156 To же 01.03.01 01.02.02 01.11.03
Perth 157 To же 01.02.02 01.12.03 01.10.04
Водоизмещение, т:
полное…3РЛС 600
Главные размерения, м:
длина наибольшая (по КВЛ)… 118 (109)
ширина наибольшая…14,8
осадка при полном водоизмещении…4,35
Главная энергетическая установка:
тип…дизель-газотурбинная,
только с раздельной
количество х тип ГТД -
– суммарная мощность, л.с. 1 х LM 2 500 - 30 173 количество х тип ДА,-
– суммарная мощность, л.с… 2 х MTU 12V 1163 ТВ83 - 8 840
количество гребных винтов…2ВРШ
Скорость хода наибольшая, уз…27
Дальность плавания ходом 18 уз, мили… 6 000
Экипаж, чел. (в том числе офицеров)… 163 (22)
Вооружение:
Зенитные ракетные комплексы:
тип комплекса…«NATO Sea Sparrow»
количество ПУ х направляющих для ЗУР
(тип ПУ)… 1x8 (ВПУ Mk 41 мод.5),
боекомплект…32 ЗУР ESSM или 8 ЗУР RIM-7P
СУ…Mk 91 мод. 2
Артиллерийский комплекс:
количество АУ х стволов (тип АУ)…1 x 1 - 127/45 (Mk 45 мод.2)
боекомплект… 200 выстрелов
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3 -324-мм (Mk 32 мод.5)
тип торпед…Mk 46 мод.5
Авиационное:
количество х тип вертолетов…1 х «Seahawk» S-70B-2 системы LAMPS II
оборудование ВПП…светотехническое,
система принудительной посадки RASP
тип ангара…палубный
Радиоэлектронное:
БИУС…9LV 453 Mk 3 с системой Link 11, SATCOM
РЛС обнаружения ВЦ…SPS-49 (V) 8 ANZ
РЛС обнаружения НЦ…9LV 453 TIR
РЛС навигационная… 9600 ARPA
СУ оружием общекорабельная… 9LV 453
комплекс РЭБ…SLQ-32 С
пассивные средства РЭП -
– (количество ПУ х направляющих)…SRBOC Mk 36 (2 х б - 130-мм)
ГАС с подкильной антенной…«Spherion» мод.5
ГАС с ГПБА… «Kariwara»
система противоторпедной защиты…SLQ-25 «Nixie»

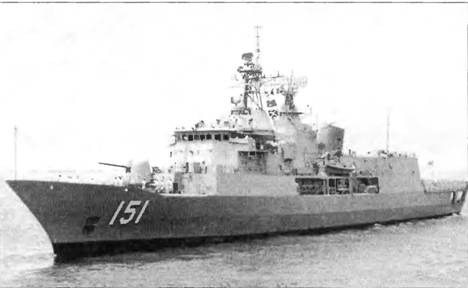

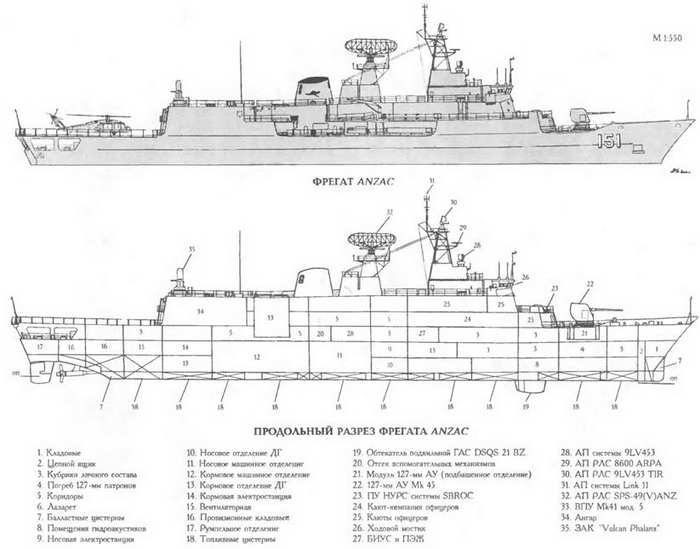

Контракт на постройку фрегатов типа МЕКО 200 ANZ для ВМС Австралии и Новой Зеландии был заключен с фирмой «Blohm amp; Voss» 10 ноября 1989 г. после проведения международного конкурса, в котором участвовали лучшие судостроительные компании мира. В соответствии с ним постройку кораблей ведет консорциум австралийских фирм AMECON, который располагает двумя верфями в Вильямстауне. Сборка секций (модулей) массой до 200 т производится на механических заводах в Ньюкасле и в Хангарее (Австралия), часть модулей доставляется из Новой Зеландии. Второй и четвертый корабли серии построены для Новой Зеландии с изменением состава вооружения. Данные фрегаты являются одним из вариантов третьего поколения кораблей, спроектированных на основе концепции МЕКО. Корпус гладкопалубный, со значительными коэффициентами полноты площадей ватерлинии и мидель-шпангоута, с двойным дном на большей части длины, разделен на 12 водонепроницаемых отсеков. Каждый из отсеков оснащен автономной противопожарной и вентиляционной системами с вертикальным расположением трубопроводов, а также средствами наблюдения и контроля, передачи данных и распределения энергии, при минимуме отверстий в межотсечных переборках. Набор-продольно-поперечный, состоящий из стрингеров бульбового профиля и рамных шпангоутов. В носовой оконечности для предотвращения ее заливаемости установлен фальшборт. В конструкции хорошо развитой надстройки широко использованы алюминиевые сплавы. Отбор мощности с ГТД на линии валов производится посредством системы малошумных редукторов. ДД обеспечивают крейсерский
Тип Adelaide (Oliver Н. Perry) - 6 единиц

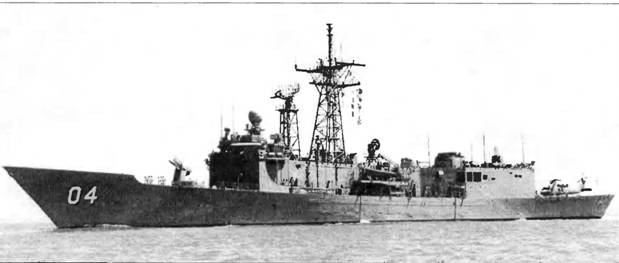

ФРЕГАТ DARV1N
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Adelaide (б FFG 17) 01 Ф. «Todd Pacific Corporation)), Сиэтл (США) 29.07.77 21.06.78 15.11.80
Canberra (б. FFG 18) 02 То же 01.03.78 01.12.78 21.03.81
Sydney (б. FFG 35) 03 То же 16.01.80 26.09.80 29.01.83
Darwin (б. FFG 44) 04 То же 03.07.81 26.03.82 21.07.84
Melbourne 05 Ф. «Australian Marine Eng. (Consolidated)», Вильямстаун (Австралия) 12.07.85 05.05.89 15.02.92
Newcastle Об То же 21.07.89 21.02.92 11.12.93
Водоизмещение, т:
стандартное…3 075
полное… 4 090
Главные размерения, м:
длина наибольшая (по КВЛ)… 138,1 (124,4)
ширина наибольшая… 13,7
осадка при полном водоизмещении… 4,52
осадка наиболее выступающей частью… 7,48
Главная энергетическая установка:
тип…газотурбинная
количество х тип ГТД- суммарная мощность, л.с…2 х GE LM 2500 - 41 ООО
количество гребных винтов… 1 ВРШ
количество ВДРК - суммарная мощность, л.с… 2 - 650
Скорость хода, уз:
наибольшая…,…29
под ВДРК… 4
Дальность плавания ходом 20 уз, мили… 4 500
Экипаж, чел. (в том числе офицеров)… 184 (15)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса… «Harpoon»
Зенитный ракетный комплекс:
тип комплекса… «Standard SM-1»
количество ПУ х направляющих
для ЗУР и ПКР (тип ПУ)… 1 х 1 (Мк 13 мод.4)
боекомплект…40 ПКР RGM-84C и ЗУР RIM-66E
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…1 х 1 -76/62 (Мк 75)
резервная ИК СУ…AMS Мк 12
боекомплект… 450 выстрелов
количество АУ х стволов (тип АУ)… 1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx»)
боекомплект… 3 000 выстрелов
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3-324-мм (Мк 32 мод.5)
боекомплект (с вертолетным)…24 торпеды Мк 46 мод.5
СУ…Мк 309 мод.1
Авиационное.
количество х тип вертолетов…2 х «Seahawk» SH-60B системы LAMPS III
оборудование ВПП… светотехническое, система RAST
тип ангара…палубный
Радиоэлектронное:
БИУС…NCDS или NTDS с системой Link 11, SATCOM
РЛС обнаружения ВЦ…SPS-49 (V) 4 или SPS-49 (V) 5
