на АПЛ IV поколения (ГАК "Иртыш-Амфора")
Строящиеся в настоящее время АПЛ проекта 885 являются многоцелевыми АПЛ нового, IV поколения. Спроектированные СПМБМ "Малахит", АПЛ предназначены для решения широкого круга задач (противолодочных, противокорабельных и др.) и вооружены разнообразным оружием (КР, ПКР, торпедами и раке-то торпедами). В отличие от созданных ранее отечественных многоцелевых АПЛ, для использования оружия АПЛ проекта 885 предназначены не только ТА, но и специальные ракетные шахты. Они устанавливаются вертикально в ПК, а не наклонно как контейнеры КР ПЛАРК II и III поколений. Это позволило разместить КР на вновь создаваемых ПЛ столь же компактно, что и БР на подводных ракетоносцах, и оптимизировать форму прочного и наружного корпусов ПЛ. АПЛ проекта 885 спроектирована с круговыми в
Для эффективного использования из подводного положения противолодочного и противокорабельного оружия на АПЛ в качестве средства обнаружения целей предусмотрена установка ГАК нового типа с сферической носовой и протяженными бортовыми антеннами. Для их размещения и обеспечения эффективной работы носовая оконечности ПЛ освобождена от ТА, которые установлены ближе к средней части корабля, под углом к ДП.

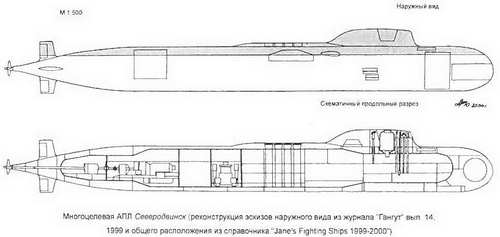

Многоцелевая АПЛ Северодвинск (компьютерное изображение СПМБМ "Малахит")
Многоцелевые АПЛ проекта 971*

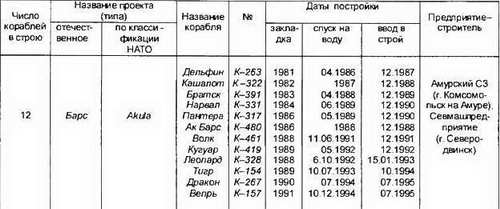

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"
Основные ТТХ*
Водоизмещение, т:
– надводное…8140
– полное подводное…12770
Длина наибольшая, м…110,3
Ширина корпуса наибольшая, м…13,6
Осадка средняя, м…9,7
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, м…600
Автономность, сут…100
Экипаж, чел…73
Энергетическая установка:
– тип…паротурбинная АЭУ
– ППУ
– число и тип ЯР…1 ВВР
– тепловая мощность, мВт…190
– ПТУ:
– тип…блочная, ГТЗА
– число х мощность ГТЗА, л.с…1 х 50000
– число и тип турбогенераторов…2 АТГ
– число гребных валов…1
– тип движителя…малошумный ГВ
– число х мощность ДГ кВт…2x750
– число х мощность РСД, кВт…2 х 370
Скорость полного хода, уз:
– надводная…10
– подводная…33
Вооружение Торпедно-ракетное.
– число х калибр ТА, мм…4х650и4х533
– тип ракет…КР "Гранат"
– боезапас KR ПЛУР и торпед…28**
Радиоэлектронное (состав):…БИУС, НК, ГАК с
пассивным и активными трактами, РЛК общего назначения, автоматизированный КРС
Первоначально АПЛ проекта 971 рассматривалась как "стальной аналог" титановой АПЛ проекта 945 с тем, чтобы построить достаточно крупную серию многоцелевых АПЛ III поколения (имелось в виду, что число АПЛ с корпусом из титановых сплавов будет ограничено). Однако разработчик проекта 971 - СПМБМ "Малахит", имея большой опыт проектирования в области многоцелевых АПЛ, на базе вооружения, механизмов и оборудования, созданного для АПЛ проекта 945, разработало проект новой многоцелевой АПЛ III поколения, существенно более эффективной, чем ранее созданные многоцелевые АПЛ II поколения. Этому также способствовало увеличенное водоизмещение и больший диаметр ПК, чем у других многоцелевых АПЛ.
АПЛ проекта 971 создавалась в более поздние сроки,

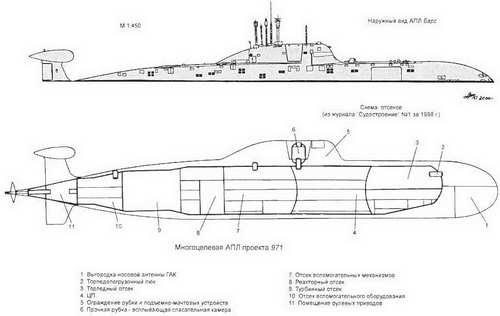

АПЛ проекта 971 - двухкорпусная, семи отсечная ПЛ с традиционным для отечественных АПЛ носовым двухрядным расположением ТА в верхней по высоте носовой оконечности. Под ТА находится выгородка с основной антенной ГАК. Характерный для АПЛ проекта 971, как и для других ПЛ, спроектированных СПМБМ "Малахит", является "лимузинная" форма ограждения рубки, в котором кроме ПМУ и антенн ГАК, имеется ВСК на весь экипаж ПЛ. В верхней части вертикального стабилизатора размещен обтекатель для буксируемой антенны ГАК.
* По данным III тома каталога "Оружие России Корабли и вооружение Военно-Морского Флота 1996-1997". М, АОЗТ "Военный парад" 1996 ** 40 ед. по данным "Jane's Fighting Ships 1999-2000"

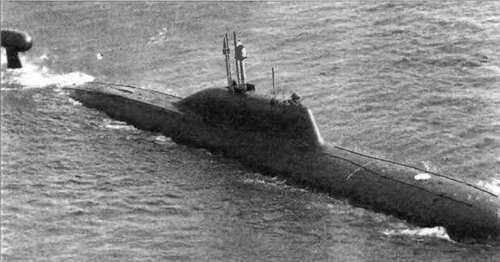

Многоцелевая АПЛ проекта 971
Многоцелевые АПЛ проектов 945 и 945А*
* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"
Основные ТТХ*
Водоизмещение, т:
– надводное…6470
– полное подводное…10400
Длина наибольшая, м…110,5
Ширина корпуса наибольшая, м…12,1
Осадка средняя, м…9,5
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, м…600
Автономность, сут…100
Экипаж, чел…6
Энергетическая установка:
– тип…паротурбинная АЭУ
– состав…аналогичен АЭУ
АПЛ проекта 971
Скорость полного хода, уз:
– надводная…9-10
– подводная…33,6
Вооружение Ракетно-торпедное:
– число х калибр ТА, мм…6 х 533
– тип…КР "Гранат"
– боезапас KR ПЛУР и торпед…40
Радиоэлектронное (состав):…аналогичен принятому
на АПЛ проекта 971

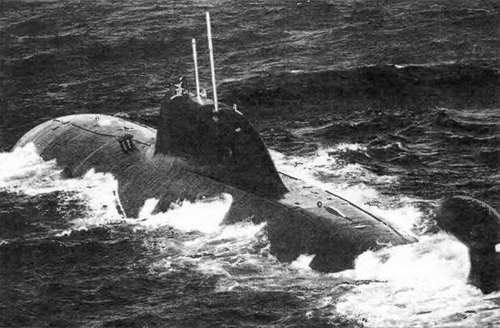

АПЛ проекта 945- многоцелевая АПЛ III поколения с новым, увеличенным по составу и с улучшенные ми характеристиками вооружением, РЭВ и более совершенной защитой по основным физическим полям по сравнению с АПЛ II поколения.
АПЛ проекта 945 имеет двух корпусную конструкцию с носовым расположением торпедного вооружения двух калибров и с выгородкой основной антенны ГАК под ТА. ПК, разделенный прочными переборками на семь отсеков, выполнен, как и наружный корпус, из титановых сплавов. Это позволило кардинально решить проблемы обеспечения магнитной защиты ПЛ и коррозионной стойкости ее корпуса. При этом была обеспечена возможность постройки АПЛ большого нормального водоизмещения (свыше 6000 т) на заводе "Красное Сормово" в г. Горький и транспортировки ПЛ по внутренним водным путям к местам ее достройки и эксплуатации.
По проекту 945 были построены две АПЛ, а другие две - по проекту 945А - с новым ГАК, Торпедно-ракетным вооружением только калибра 533 мм, с улучшенной акустической защитой и пр. При этом несколько увеличилась длина и водоизмещение модифи-цированной АПЛ.
Во время несения боевой службы 11.02.1992 АПЛ проекта 945 столкнулась с американской АПЛ Baton Rouge типа Los Angeles у о-ва Кильдин в территориальных водах России. В настоящее время в строю находятся три АПЛ и одна - в резерве.
* По данным III тома каталога "Оружие России Корабли и вооружение Военно-Морского Флота. 1996-1997". M., "Военный парад". 1996
