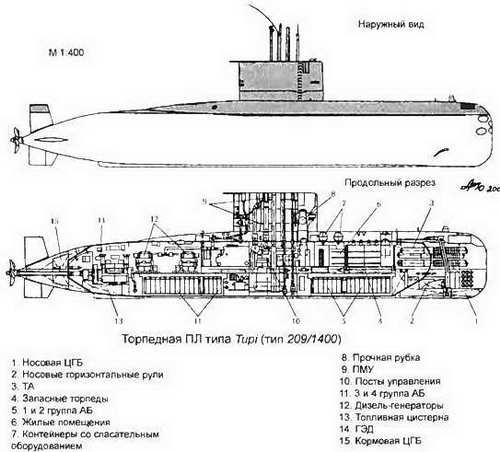

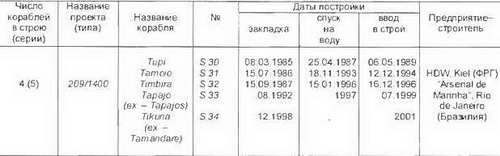

ПЛ типа Tupi относится четвертой модификации германских экспортных ДПЛ типа 209 (тип 209/1400). Архитектурно-конструктивный облик и компоновка вооружения, механизмов и оборудования на этих ПЛ такие же, как и на ДПЛ типа 209 других модификаций. Отличия состоят в увеличенном на две числе запасных торпед, увеличенной дальности плавания в надводном положении ПЛ, наличии средней группы ЦГБ, спроектированных в виде двух цилиндрических емкостей, размещенных в трюме ЦП корабля и др. Улучшена также мореходность ПЛ за счет увеличенных: водоизмещения, высоты надводного борта, а также запаса плавучести, составляющего 14%

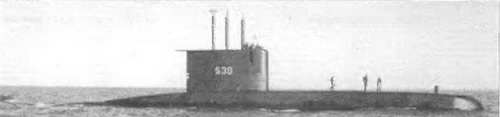

Торпедная ПЛ Tupi
Торпедная ПЛ Tonelero (тип Oberon)
Основные ТТХ
Водоизмещение, т:
– надводное…2030
– подводное…2410
Длина наибольшая, м…90
Ширина наибольшая, м…8,1
Осадка средняя, м…5,5
Запас плавучести, %…ок.14
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения, м:
– рабочая…200
Автономность, сут…,…56
Экипаж, чел…70 (6 офицеров)
Энергетическая установка:
– тип установки…ДЭУ
– число х мощность (тип) дизелей, л.с…2x1750
(16WS-ASR-1)
– число х мощность ГЭД, л. с…2 х3000
– число групп АБ х число
элементов в группе…2 х 224
– число гребных валов…2
Скорость полного хода, уз:
– надводная…12
– подводная…17
– в режиме РДП…10
Дальность плавания (при скорости хода, уз), мили:
– надводная…9000 (12)
– подводная…ок. 180(4)
Запас топлива, т…250
Вооружение
Торпедное:
– число х калибр носовых
(длинных)ТА, мм…6x533
– число х калибр кормовых
(коротких) ТА, мм…2 х 533
– боезапас торпед…22
– тип торпед…UK Мк 24 "Tigerfish"
(18 ед. для носовых ТА);
US Mk 37 Mod 2 (4 ед. для кормовых ТА)
Радиоэлектронное:
– тип СБУ…DCH ф. "Ferranti"
– тип ГАК… CSU-90 ф. "STN Atlas-Electronic"
с носовой цилиндрической антенной и излучателем;
ГАС Туре 2007 с бортовыми антеннами ГАС ОГС: DUUG-1 HAUUD1;
– тип РЛС…"Kelvin-Hughes Туре 1006
(навигац.) и СОРС: UК, UA-4
– число и тип перископов…2 ф." Pilkington Optronics":
– СК-24 (поисковый), -СН-74 (атаки)
Из трех приобретенных у Великобритании ДПЛ типа Oberon в составе бразильских ВМС в 2000 г. находилась одна ПЛ S 21 Tonelero. В июне 1996 г. была закончена её 5 летняя модернизация. ПЛ S 20 Humaita была исключена из состава флота 8.04.1996 г, a SS19 - в 1998 г.
Во время модернизации должна была быть установлена английская система
Торпедная ПЛ Humaita (тип Oberon)
Торпедная ПЛ Humaita
Венесуэла
Торпедные ПЛ типа Sabalo (тип 209/1300)
Основные ТТХ
Водоизмещение, т:
– надводное…1285
– подводное…1600
Длина наибольшая, м…61,2
Ширина корпуса наибольшая, м…6,2
Осадка средняя, м…5,5
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения оперативная, м…250
Автономность, сут…50
Экипаж, чел…33 (5 офицера)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ, кВт…4x405
– ЧИСЛО X мощность (тип)
дизелей в составе ДГ, л с…4 х 600
(MTU 12V 493 AZ80GA31L)
– число х мощность ГЭД, л.с…1 х 4600
– число гребных валов…1
– число групп АБ х число
элементов в группе….4x120
Скорость полного хода, уз:
– надводная… 10
– подводная…22
Дальность плавания (при скорости, уз.), мили:
– надводная…7500 (10)
– экономическая подводная…400 (4)
Вооружение
Торпедное:
– число х калибр ТА, мм…8x533
– боезапас торпед…14
– тип торпед… AEG SST4 Mod 1 (Германия),
Мк 37 (США)
Радиоэлектронное:
– тип СБУ…ISUS TFCS
– ГАК в составе ГАС CSU 3-32 с трактами, ШП, ЭП, ОГС ф. "STN Atlas Elektronik GmbH"); ГАС DUUX 2 ("Thomson Sintra") -тип системы электронного
противодействия…'Thomson-CSF DR 2000"
– тип РЛС…'Terma Scanter Mil"
(навигац), СОРС
Две ДПЛ Sabalo и Caribe для ВМС Венесуэлы были спроектированы в 70-х годах в Германии "Ingenieurkontor Lubeck" (проект IK-81) и построены на верфях HDW в Киле.
ПЛ относятся к третьей модификации экспортных ДПЛ типа 209 (тип 209/1300). По техническому облику и основным ТТХ эти ПЛ близки к ДПЛ типа 209 других модификаций, прежде всего к ДПЛ типа 209/1300, поставленных ФРГ в другие латиноамериканские страны: Чили (ПЛ типа Thomson) и Эквадор (ПЛ типа Shyri). Различия между этими ПЛ состоят в основном в торпедном вооружении (типах применяемых торпед) и радиоэлектронных средствах.
Обе ПЛ ВМС Венесуэлы ремонтировались в Киле в 1981 г. и 1984 г.
