Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

Александров Юрий Иосифович

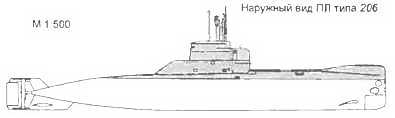

ДЭУ выполнена по схеме полного электродвижения с двумя быстроходными ДГ, одним все режимным ГЭД на линии вала и с двумя группами свинцово-кислотных АБ.

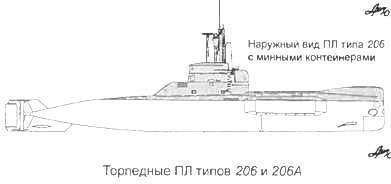

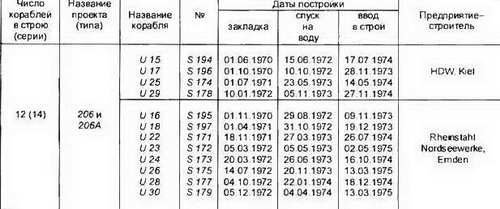

ПЛ типа 206 строились высокими темпами судостроительными предприятиями ФРГ, что обеспечило в течение трех лет ввод в строй 18 кораблей этого типа.

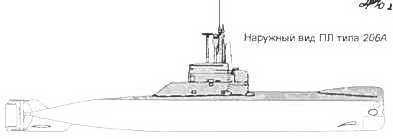

Начиная с 1987 г. по 1992 г. 12 ПЛ были модернизированы. При этом была произведена замена РЭВ, в частности ГАК, а также механизмов ДЭУ, улучшены условия обитаемости экипажа и пр. Модернизированные ПЛ получили наименование - тип 206А. Пять ДПЛ этого типа были проданы Индонезии в 1996-1999 гг. (в индонезийских ВМС ПЛ типа Nagarangsang).

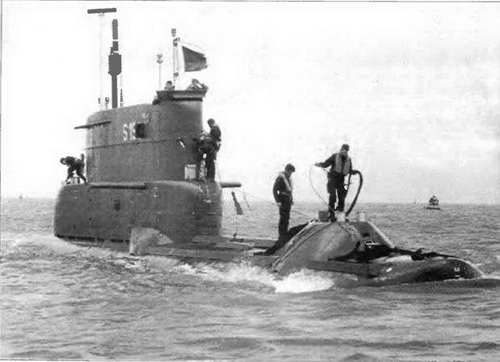

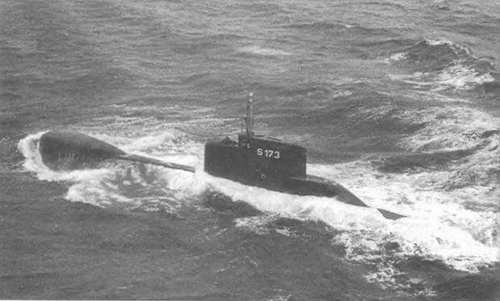

Торпедная ПЛ U 24 (S 173)

Торпедные ПЛ типа 205 А/В

Основные ТТХ

Водоизмещение, т:

–  надводное…419

–  подводное…455

Длина наибольшая, м…43,9-45,8

Ширина корпуса наибольшая, м…4,6

Осадка средняя, м…3,8

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м… ок. 160

Автономность сут…

Экипаж, чел…22 (4 офицера)

Энергетическая установка:

–  тип…ДЭУ с полным

электродвижением

–  число х мощность ДГ, кВт…2 х 405

–  число х мощность (тип)

дизелей в составе ДГ, л. с…2 х 600

(MTU 12V493 AZ)

–  число х мощность ГЭД, л.с…1 х 1800

–  число групп АБ…2

–  число гребных валов…1

–  тип движителя…малошумный ГВ

–  число групп АБ…2

Скорость полного хода, уз:

–  надводная…10

–  подводная…17

Дальность плавания (при скорости хода, уз) мили:

–  в режиме РДП…3950(4) -подводная…228(4) Вооружение

Торпедное:

–  число х калибр ТА, мм..8x533

–  боезапас торпед…8

–  тип торпед…DM2A1 Seal

Радиоэлектронное.

–  тип ГАК на U11…"STN Atlas Electronic" SRS 1Н

–  GHG AN 5039 A1

–  тип ГАК на U12:…DSOS-90 FTC

"STN Atlas Electronic" в составе: ГАС FAS-3-1 с бортовыми антеннами;

ГАС PRS-3-15 пассивного

определения дистанции; ГАС 5039 А1 - пассивная; ГАС Ferranti FMS 52 HF" ГЛС "STN Atlas Electronic" DSOS-21 DG с носовой антенной, ГАС с ГПБА

–  тип РЛС… "Thomson CSF Calypso I" (поисковая),

"Thomson CSF DR-2000V" (COPC)

Построенные в 60-х годах ПЛ типа 205 являются торпедными ПЛ прибрежного типа, предназначенными для действий в Балтийском море. Это однокорпусные, с минимальными (11% от величины надводного водоизмещения) запасом плавучести ПЛ, с обтекаемой формой корпуса и штевневой носовой оконечностью с полными образованиями для размещения 8 ТА. Состав и основные характеристики ДЭУ с полным электродвижением в целом такие же как у ПЛ типа 206.

Вся серия ПЛ типа 205 насчитывала 12 ед. ПК этих ПЛ были изготовлены из немагнитной стали. Трещины в ПК заставили по сути заново построить первые две ПЛ серии U1 и 1)2 из обычной стали. Начиная с ПЛ U9 (1964 г.), ПЛ строили

из немагнитной стали с улучшенными характеристиками. ПЛ U3 была сдана на слом в 1968 г., U4v\U8- в 1974 г., U5-B 1975 г., U6 и U7-B 1974 г., U2 - в 1992 г. ПЛ U9 и U10 были исключены из состава флота в 1993 г. При этом обе ПЛ были сохранены в качестве кораблей-музеев.

В настоящее время оставшиеся ПЛ как боевые уже не рассматриваются. ПЛ U11 {S190) используется в качестве корабля - цели для торпедных стрельб. На ПЛ установлены бульбообразные наделки в средней части корпуса (ПЛ проекта 205А). ПЛ U12 (S191) используется с 1992 г. в качестве корабля для отработки гидроакустического вооружения новых ПЛ типа 212. В носовой части надстройки ПЛ в специальной капсуле установлена лебёдка для постановки выборки ГПБА (ПЛ проекта 205В).

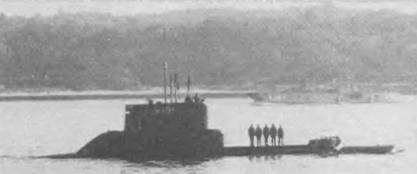

Торпедная ПЛ U2

ПЛ U12 (S191) типа 205В, переоборудованная для испытаний ГАК CSU-90(DBOS - 90FTC)

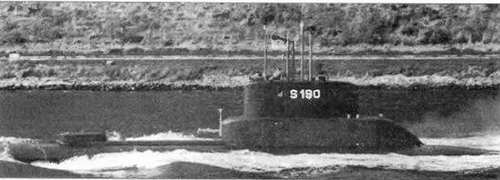

ПЛ - U11 (S190) типа 205А, используемая как корабль-цель

Греция

Торпедно-ракетные ПЛ типа 214

Основные ТТХ

Водоизмещение, т:

–  надводное…1700

–  подводное… 1980

Длина наибольшая, м…65.0

Ширина корпуса наибольшая, м…6,3

Осадка средняя, м…6,0

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, м…400

Автономность, сут…50

Экипаж, чвл…27 (5 офицеров)

Энергетическая установка:

–  тип…комбинированная (ДЭУ + ЭХГ)

–  число и мощность ГЭД…1

–  число гребных валов…1

–  число х мощность ЭХГ, кВт… 2 х 120

Скорость полного хода, уз:

–  надводная…12

–  подводная…20

Дальность плавания (при скорости, уз.), мили:

–  надводная…8000 (8)

–  экономическая подводная под АБ…420 (4)

–  экономическая подводная под ЭХГ…1250 (4)

Вооружение

Ракетно-торпедное:

–  число х калибр ТА, мм…8 х 533

–  боезапас ракет и торпед… 16

–  число пусковых установок ракет…4

–  тип крылатых ракет…ПКР "Sub-

Harpoon" (США)

–  тип торпед…DM2A4 (Германия)

Радиоэлектронное:

–  тип АСБУ…ISUS 90 или "Kanaris"
