Боевые корабли мира на рубеже XX XXI веков. Часть I. Подводные лодки

Александров Юрий Иосифович

–  тип ГАК…DBQS-40

в составе ГАС: DSQS-21DG, FAC3-1, PRS 3-15, AN5039A1. FMS-52, TAS-3

В составе греческих ВМС находится восемь ДПЛ германской постройки, четыре ПЛ типа Glavkos (тип 209/ 1100), вступившие в строй в 1971-1972 гг. и четыре ПЛ типа Poseidon (тип 209/1200), находящиеся в составе флота с 1979-1980 гг. В 1998 г. Греция объявила о намерении приобрести для своих ВМС еще три-четыре новейшие ПЛ типа 214, спроектированные в Германии на основе вооружения, механизмов и оборудования экспортных ДПЛ типа 209 и ПЛ типа 272 с комбинированной энергоустановкой (ДЭУ + ЭХГ), строящихся для германских ВМС.

Экспортная океанская

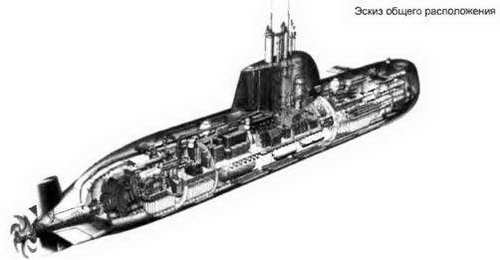

ПЛ типа 274, согласно проекту, будет иметь комбинированную ЭУ того же типа, что и ПЛ типа 272, и будет вооружена торпедным и ракетным вооружением. Помимо традиционных для германских ДПЛ восьми ТА, ПЛ типа 274 будет оснащена четырьмя ПУ для запуска ПКР "Sub-Harpoon". У новой ПЛ будет увеличенная до 400 м глубина погружения против 250 м у ДПЛ типа 209, дополнительно снижены уровни физических полей, установлено более совершенное РЭВ - АСБУ, ГАК и др. В архитектурно-конструктивном плане ПЛ типа 274 будут отличаться от германских ПЛ типа 272. Экспортные ПЛ будут полностью однокорпусными. Число ТА увеличено с шести до восьми, а запасных торпед - с 12 до 14. Компоновка торпедного вооружения на ПЛ типа 274 принята такой же как на экспортных ДПЛ типа 209. Цистерны хранения криогенного кислорода, расположенные в ПК, вместо цистерн в надстройке на ПЛ типа 272. Интерметаллидные емкости с водородом размещены вне ПК, в развитой килевой части ПЛ на большей части длины ПК.

Экспортные ПЛ типа 274 будут иметь большее водоизмещение и главные размерения, чем ПЛ типа 272.

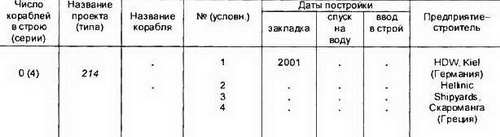

Строительство ПЛ типа 274 намечается осуществить по лицензионному договору, предусматривающему постройку головного корабля в Германии на верфи HDW в Киле, а остальных ПЛ - на греческой верфи в г. Скароманга. Первую ПЛ предполагается заложить в 2001 г. На строительство трех последующих кораблей отводится соответственно 60,85 и 96 месяцев от начала работ по договору.

Торпедно-ракетные ПЛ типа Glavkos (тип 209/1100)

Основные ТТХ

Водоизмещение, т:

–  надводное…1100

–  подводное…1285

Длина наибольшая, м…55,9

Ширина наибольшая, м…6,2

Осадка средняя, м…5,5

Архитектурно-конструктивный тип… однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чвл…31 (6 офицеров)

Энергетическая установка:

–  тип…ДЭУ с полным

электродвижением

–  число х мощность ДГ, кВт…4 х 405

–  число х мощность (тип)

дизелей в составе ДГ л.с…4x600

(MTU 12V 393AZ80)

–  число х мощность ГЭД, л.с… 1 х 4600

–  число гребных валов…1

–  число групп АБ х число

элементов в группе…4 х 120

Скорость полного хода, уз:

–  надводная…11

–  подводная…21,5

Дальность плавания (при скорости, уз.), мили: -надводная…8500(4)

–  экономическая подводная…400 (4)

Вооружение

Торпедное:

–  число х калибр ТА, мм…8x533

–  боезапас торпед и ракет…14

–  тип ракет…ПКР "Sub-Harpoon" (США)

–  тип торпед…SUT Mod 0 (Германия)

Радиоэлектронное.

–

 тип СБУ…"Unisys Kanaris"

–  тип системы электронного

противодействия…Argo AR-700-S5

–  тип ГАК…CSU 83-90 (DBQS-21)

–  тип РЛС…"Thomson - CSF Calypso II"

(навигац.) и СОРС

ДПЛ типа Glavkos были первыми западногерманскими ПЛ типа 209, построенными на экспорт. Первая модификация ПЛ типа 209 (тип 209/1100) существенно отличались от ранее созданных для ВМС ФРГ ДПЛ типов 205 и 206, хотя и были спроектированы по одинаковой архитектурно-конструктивной схеме. У ПЛ типа 209 был увеличен торпедный боезапас, установлен существенно большой мощности ГЭД и четыре группы АБ вместо двух групп, удвоена мощность ДГ. Это позволило значительно повысить скорость полного подводного хода и дальность непрерывного подводного плавания, а также дальность плавания в надводном положении и в режиме РДП. Увеличенное более чем в два раза водоизмещение ДПЛ типа 209/ 1100 позволило также улучшить обитаемость экипажей ПЛ в условиях плавания с повышенной температурой воздуха и воды.

В 80-х годах ПЛ типа Glavkos были модернизированы. На них были установлены ПКР "Sub-Harpoon". При этом были оборудованы системой стрельбы ТА, ранее обеспечивавшие торпедную стрельбы самовы-ходом торпед. Установлена новая система управления торпедной и ракетной стрельбой, новый ГАК и НК для обеспечения целеуказания ПКР

В составе ВМС Греции ДПЛ типа Glavkos останутся до ввода в строй новых ПЛ типа 214.

Торпедно-ракетная ПЛ типа Glavkos (тип 209/1100)

< image l:href="#"/>

Торпедно-ракетные ПЛ типа Poseidon (тип 209/1200)

Основные ТТХ

Водоизмещение, т:

–  надводное… 1185

–  подводное…1285

Длина наибольшая, м…61,2

Ширина наибольшая, м… -6,2

Осадка средняя, м…5.5

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чел…38 (6 офицера)

Энергетическая установка:

–  тип…ДЭУ с полным

электродвижением

–  число х мощность ДГ, кВТ…4 х 405

–  число х мощность (тип)

дизелей в составе, л.с…4 х 600

(MTU 12V493 TY60)

–  число х мощность ГЭД л.с…1 х5000

–  число гребных валов…1

–  тип движителя…7 лопастный,

малошумный ГВ

–  число групп АБ х число

элементов в группе… 4 х 120

Скорость полного хода, уз:

–  надводная…11,0

–  подводная…21,0

Дальность плавания (при скорости хода уз.), мили:

–  надводная…7500 (8)

–  в режиме РДП…11300(4)

–  подводная…28 (20) или 460 (4)

Запас топлива, т… 85

Вооружение

Торпедное-ракетное:

–  число х калибр ТА, мм…8 х 533

–  боезапас торпед и ракет…14

–  тип ракет…ПКР "Sub-Harpoon"

–  тип торпед…SUT Mod 0.

Радиоэлектронное:

–  тип АСБУ…Н. S. A. SIN BAD S М8/42

–  тип ГАК…CSU-3-4, "STN Atlas Elektronik"
