с ШПС AN 526, ГАС CSU AN 406 A9, ГАС пассивного определения дистанции "Thomson-Sintra DUUX 2"
– тип РЛС…"CSF Thomson Calypso II" (поисковая),
"Thomson - CSF DR 2000 U (COPC) (заменяется на "Argo" - Systems AR-740)

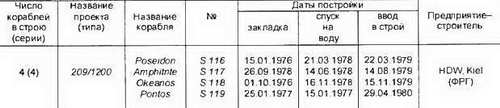

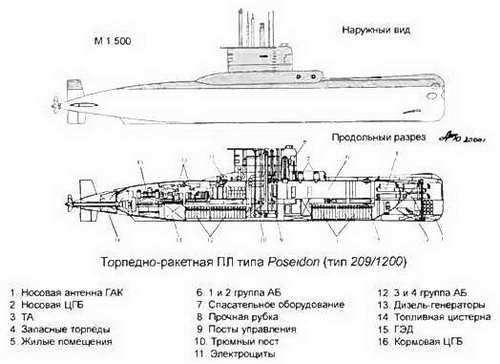

Находящиеся в составе греческих ВМС четыре ДПЛ типа Poseidon являются экспортными западногерманскими ПЛ типа 209 второй модификации (тип 209/1200). Они вступили в строй через восемь лет после ДПЛ типа Glavkos и отличаются от них несколько увеличенной наибольшей длиной и водоизмещением, что обусловлено, в основном, большими (в 1,7 раза) запасами дизельного топлива и соответственно большей дальностью надводного плавания, чем ПЛ типа Glavkos. По архитектурно-конструктивной
ПЛ типа Poseidon имеют в составе вооружения не только торпеды, но и ПКР "Sub-Harpoon". Для возможности использования ракетного оружия ПЛ были модернизированы: ТА с установкой системы стрельбы, ГАК, система управления оружием.

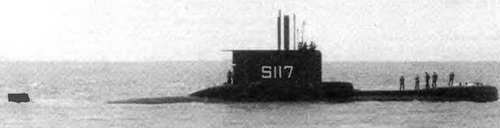

Торпедно-ракетная ПЛ Amphitrite
Дания
Торпедные ПЛ типа Tumleren (тип 207 Mod)
Основные ТТХ
Водоизмещение, т:
– надводное…459
– подводное…524
Длина наибольшая, м…47,4
Ширина корпуса наибольшая, м….4,6
Осадка средняя, м…4,3
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения оперативная, м…200
Экипаж, чел…24 (7 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ кВт…2 х 405
– число х мощность (тип)
дизелей в составе ДГ л.с…2 х 600
(MTU 12VAZ80 31L)
– число и мощность ГЭД, л.е…1x1700
– число гребных валов…1
– число групп АБ…2
Скорость полного хода, уз:
– надводная…12
– подводная…18
Дальность плавания (при скорости, уз.), мили: -в режиме РДП…5000(8)
– экономическая подводная…200 (4)
Вооружение
Торпедное.
– число х калибр ТА, мм…8 х 533
– боезапас торпед…8
– тип торпед… FFT Туре 61 (Швеция)
– тип СБУ.…"Terma TFCS"
– тип ГАК.…PSU83
(ф. "STN Atlas Elektronik, GmbH")
– тип РЛС…"Terma" (навигац.) и СОРС
– тип системы электронного
противодействия…"Racal Sea Lion"
– тип перископов…"Pilkington Optronics СКЗО",
"Svenner" (ф. "Pilkington Optronics", "Barr amp; Stround", Великобритания)
В 60-х годах, в ФРГ для ВМС Норвегии были построены девять ДПЛ типа Kobben (тип 207). Они были созданы на базе западногерманской ПЛ типа 205. Основным отличием этих кораблей от исходной ПЛ были: корпус ПЛ из ферромагнитной стали, увеличенная глубина погружения и приспособленность к использованию в Северных морях, омывающих Норвегию. Это повлекло за собой увеличение надводного водоизмещения примерно на 10%.

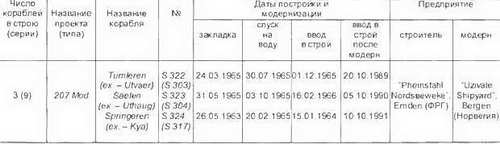

В 1986-1989 гг. три ПЛ типа Kobben были переданы ВМС Дании. При этом они были модернизированы с заменой РЭВ, механизмов и пр. и с увеличением длины корпусов ПЛ. Модернизация была осуществлена на верфи в Бергене (Норвегия). В настоящее время ДПЛ типа Tumleren (тип 207 Mod) находятся в составе датских ВМС.
Торпедная ПЛ типа Tumleren (тип 207 Mod)
Основные ТТХ
Водоизмещение, т:
– надводное…420
– подводное…450
Длина наибольшая, м…44,3
Ширина корпуса наибольшая, м…4,6
Осадка средняя, м…4,2
Архитектурно-конструктивный тип…однокорпусная
Экипаж, чел…24 (7 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ кВт…2 х 405
– число х мощность (тип)
дизелей в составе ДГ, л.с…2 х 600
(MTU 12V 493TY7)
– число х мощность ГЭД. л.с…1 х 1200
– число гребных валов…1
– число групп АБ…2
Скорость полного хода, уз:
– надводная…12
– подводная…17
Дальность плавания (при скорости, уз.), мили'
– надводная…4500 (5)
– экономическая подводная… 300(4)
Вооружение
Торпедное:
– число х калибр ТА, мм…8 х 533
– боезапас торпед…8
– тип торпед…FFV Туре 61,
Туре 41 (Швеция)
Радиоэлектронное
– тип СБУ…"Signal М8"
– тип ГАК…PSU83
("STN Atlas Elektronik, GmbH")
– тип РЛС…"Тепла" (навигац.) и СОРС
– тип системы электронного
противодействия… "Racal Sea Lion"
Две ДПЛ типа Narhvalen ВМС Дании, построенные в 1970 г. на верфях "Royal Dockyard" в Копенгагене по лицензионному соглашению Германии с Данией, являются модификацией германских ПЛ типа 205 постройки конца 60-х годов.
По архитектуре, конструкции и компоновке вооружения, механизмов и оборудования датские ПЛ идентичны исходной ПЛ и различаются составом торпедного вооружения (ДПЛ типа Narhvalen вооружены торпедами шведского производства) и частично радиоэлектронными средствами.
В период 1993-1995 гг. была проведена модернизация ПЛ Narhvalen, а в 1995-1998 гг.
– ПЛ Nordkaperen, предусматривавшая установку на них улучшенных средств наблюдения и связи (ГАС, РЛС, перископов и др.).
Египет
Торпедно-ракетные ПЛ типа 033*
* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"
