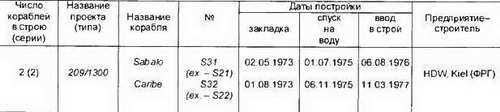

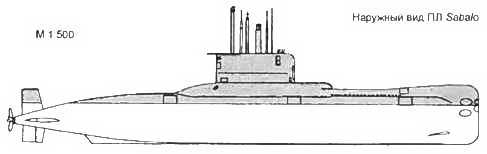

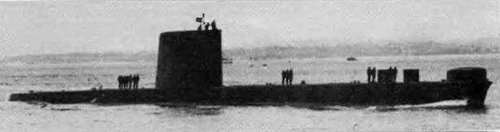

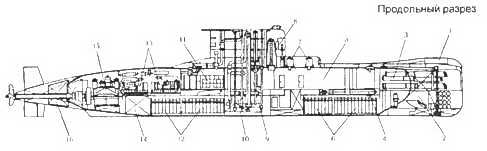

В период 1990-1992 гг ПЛ Sabalo и в 1993-1994 гг. ПЛ Caribe были модернизированы на верфях HDW в Киле. При этом корпуса обоих ПЛ были удлинены, установлены новые механизмы (ДГ и др.), заменены: СБУ, ГАС, перископы и пр. В настоящее время обе ПЛ находятся в строю.

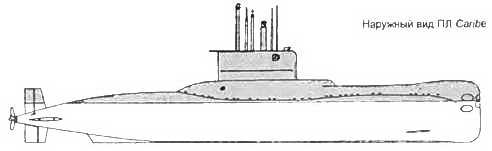

Торпедная ПЛ Caribe

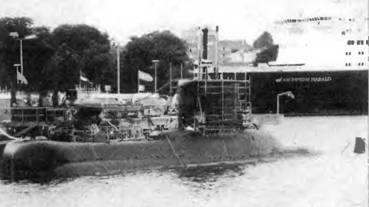

Торпедные ПЛ типа 212
Основные ТТХ
Водоизмещение, т:
– надводное…1450
– подводное…1830
Длина наибольшая, м…55,9
Ширина корпуса наибольшая, м…7,0
Осадка средняя, м…6,0
Архитектурно-конструктивный тип…смешанная (одно-
двухкорпусная)
Глубина погружения, м…300
Автономность, сут…болев 30
Экипаж, чел…27 (8 офицеров)
Энергетическая установка:
– тип…комбинированная
(ДЭУ + ЭХГ)
– число ДГ…3
– мощность (тип) дизелей
в составе ДГ, л.с…4240
(MTU16V396)
– число х мощность (тип) ГЭД. л.с…1х 3875
(ф. "Siemens", "Permasyn")
– число гребных валов…1
– мощность ЭХ Г, кВт… 300
– число групп АБ х число
элементов в группе…2 х 144
Скорость полного хода, уз:
– надводная…12
– подводная…20
Дальность плавания (при скорости, уз.), мили:
– надводная…8000 (8)
– экономическая подводная под АБ…420 (4)
– экономическая подводная под ЭХГ…1440 (3)
Вооружение
Торпедное:
– число х калибр ТА, мм…6 х 533
– боезапас торпед…12
– тип торпед…DM2A4
Радиоэлектронное:
– тип АСБУ…ISUS 90-1
– тип ГАК…DBQS-40 FTC в составе
DSQS-21DG, FAC 3-1, PRS 3-15, AN5039A1, FMS-52, TAS-3
– тип системы электронного
противодействия…TST FL 1800U
– тип РЛС…"Kelvin Hughes Type 1007",
(навигац), СОРС
– тип перископов… "Zero 14" ф. "Zeiss"
В Германии примерно через четверть века после окончания строительства ДПЛ типа 206 (1975 г.) для собственных ВМС в конце 1999 г. был заложен головной корабль в серии ПЛ типа 212 с комбинированной энергоустановкой (ДЭУ + ЭХГ). Этому событию предшествовало выполнение большого объема научных исследований, опытно-конструкторских работ, испытаний и др. воздухонезависимых установок, работы по которым были развернуты в ФРГ с 70-годов. В результате была разработана и испытана в натурных (лодочных) условиях на ПЛ U1 типа 205 воздухонезависимая ЭУ на основе ЭХГ водородно-кислородного типа для ПЛ типа 212. На ПЛ установка ЭХГ размещена в отдельном помещении между ЦП и ДЭУ Реагенты установки ЭХГ находятся за бортом: две цистерны с криогенным (жидким) кислородом в развитой надстройке и водород в составе интерметаллидных соединений -в емкостях, в нижней части междубортного пространства. В этом районе ПЛ имеет двух корпусную конструкцию. В нос
Помимо воздухонезависимой ЭУ, ПЛ имеет достаточно мощную ДЭУ на полном электродвижении с ГЭД нового типа "Permasyn" для обеспечения надводного, полного и экономичного подводного ходов. ПЛ типа 212 будет вооружена новыми торпедами германского производства и новым РЭВ. В отличие от находящихся в составе ВМС ФРГ прибрежных ДПЛ типа 206А новые ПЛ будут океанскими. Работа воздухонезависимой установки обеспечит ПЛ возможность непрерывного плавания под водой экономической скоростью в течение 20 суток, что существенно повысит боевые возможности новых германских ПЛ. Для их создания в Германии был организован концерн AGRE U212, в который вошли предприятия-строители: HDW и TNSW, а также "Ferrostaal", "Thyssen Rheinstahl".
На основе ПЛ типа 212 разработаны ее модификации для постройки в Италии (тип 212А) и для поставок на экспорт (тип 214).
Торпедные ПЛ типа 206А
Основные ТТХ
Водоизмещение, т:
– надводное…450
– подводное…498
Длина наибольшая, м…48,6
Ширина корпуса наибольшая, м… 4,6
Осадка средняя, м….4,5
Архитектурно-конструктивный тип…однокорпусная
Экипаж, чел…22 (4 офицера)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ, кВт…2 х 405
– число х мощность
дизелей в составе ДГ, л с…2 х 600
– число х мощность ГЭД, л.с…1x1800
– число гребных валов… 1
– число число групп АБ…2
Скорость полного хода, уз:
– надводная…10
– подводная…17
Дальность плавания (при скорости, уз.), мили:
– надводная…4500 (5)
– экономическая подводная…300 (4)
Вооружение
Торпедное:
– число х калибр ТА, мм…8 х 533
– общее количество торпед…8
– тип торпед…DM2A3
– число мин, принимаемых
взамен торпед…16
– число навесных минных
контейнеров х число мин… 2x12
Радиоэлектронное:
– тип СБУ…SLW83
– тип ГАК…DBQS-21D
(ф. "STN Atlas Elektronik, GmbH") в составе:
– ГАС CSU 3 с трактами ШП, ЭП, ОГС
– бортовая ГАС целеуказания DUUX2 (ф. "Thomson Sintra") -тип РЛС…"Thomson CSF Calypso"
(навигац), СОРС
– тип системы электронного
противодействия…"Thomson CSF2000U"
вместе с THORN EMI Sarie 2
Созданные в середине 70-х годов 18 ДПЛ типа 206 составляют основу подводных сил германских ВМС. ПЛ являются развитием ранее построенных в ФРГ ДПЛ типа 205 и отличаются от последних более совершенным вооружением и РЭВ. По архитектурно-конструктивной схеме оба типа ПЛ близки. Характерной особенности ПЛ типа 206 является размещение антенны ГЛС в обтекаемой наделке в верхней части носовой оконечности корабля. В целом это одновальные, однокорпусные ПЛ с полной штевневой носовой оконечностью, цилиндрической вставкой с круговыми обводами в средней части корабля и веретенообразной кормой. Корпус ПЛ, не имеющий прочных поперечных переборок, изготовлен из высокопрочной немагнитной стали. ТА без запасных торпед. Обеспечен самовыход торпед из ТА.
