Дальность плавания (при скорости, уз.), мили:
– надводная…8200 (10)
– экономическая подводная…400 (4)
Вооружение
Торпедное:
– число х калибр ТА. мм…8x533 -боезапас торпед…14
– тип торпед… AEG SUT 0 (Германия)
Радиоэлектронное:
– тип СБУ…"Signaal Sinbad system"
– ГАК в составе…ГАС CSU 3-32 с
трактами ШП, ЭП, ОГС (ф "STN Atlas Elektronik GmbH"), ГАС PRS 3/4
– тип системы электронного
противодействия…"Thomson CSF DR 2000"
– тип РЛС…"Thomson CSF Calipso"
(навигац),
Поставленные в Индонезию две германские экспортные ДПЛ типа 209/1300 имеют архитектурно-конструктивный облик и основные ТТХ в целом такие же как у ПЛ этого типа, экспортированных Германией в такие латиноамериканские страны как Венесуэла, Чили и Эквадор. ПЛ приспособлены для эксплуатации в тропических условиях.
Торпедная ПЛ Nanggala
Торпедные ПЛ типа Nagarangsang (тип 206)
Основные ТТХ
Водоизмещение, т:
– надводное…450
– подводное…520
Длина наибольшая, м…48,6
Ширина корпуса наибольшая, м. 4,7
Осадка средняя, м…4,3
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения оперативная, м…200
Автономность, сут…ок. 30
Экипаж, чел…22 (4 офицера)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ, кВт…2 х 405
– число х мощность ГЭД, л.с… 1 х 2300
– число групп АБ х число
элементов в группе…3x92
– запас топлива, т…23,5
– число гребных валов…1
– тип движителя…малошумный ГВ в насадке
Скорость полного хода, уз:
– надводная…10
– подводная…17
– в режиме РДП…5
Дальность плавания (при скорости хода, уз.), мили:
– в режиме РДП…4500 (5)
– подводная…200 (5)
Вооружение
Торпедное:
– число х калибр ТА, мм…8 х 533
– боезапас торпед…8
– тип торпед…DM-2A1
– число минных контейнеров х
число мин в них…2 х 12
Радиоэлектронное:
– тип СУО…HSA Мк 68
Гидроакустическое:
– тип ГАК…WSU (PSU-83) в составе
ГЛС AN410A4. ШПС GHG AN 5039 А1, "Alcatel DUUX 2С" - пассивное измерение дистанции, SAFAR Velox-ОГС, EDO-900 - миноискания, ELAS - ЗПС, Alied "Signal-Elac Nautic" - ШПС
– тип РЛС…"Calypso II" ф. "Thomson CSF" (навигац.),
DR-2000 V ф. 'Thomson CSF" (СОРС)
– тип перископов…ASC 17 и ZERO 12
ф. "К. Zeiss"
ДПЛ типа 206 были разработаны
ПК изготовлен из маломагнитной стали. В конструкции легкого корпуса использован стеклопластик. ПЛ могут нести 2 минных контейнера.
ПЛ №№ 403 и 404 были проданы Индонезии в ноябре 1996 г и переданы в состав ее ВМС в 1997 г.
ПЛ №№ 405 и 406 - соответственно в июне 1998 г.
и в июне 1999 г.
ПЛ №407-в 1997 г., (первоначально предполагалось, что она будет разобрана на запчасти)
ПЛ №405-в 1995 г Когда она была еще U-19 (S 198), ПЛ столкнулась в проливе Ла-Манш с британским фрегатом Battleauxe. ПЛ в этот момент находилась на перископной глубине. Повреждения получила в носовой части, но была полностью восстановлена. Более подробные данные о ВМС ПЛ этого типа приведены в разделе ПЛ типа 206А (Германии).
Иран

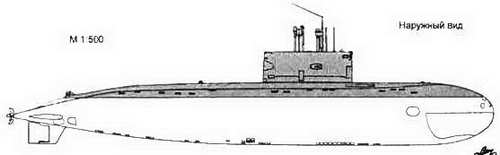

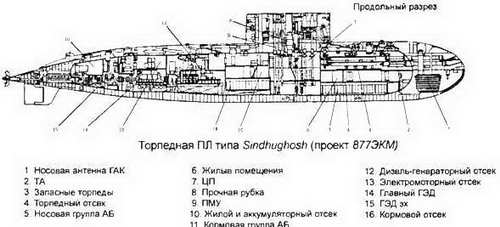

Торпедные ПЛ типа Tareq (проект 877ЭКМ)*
* Сведения в таблице приведены поданным "Jane's Fighting Ships 1999-2000"
Основные ТТХ*
Водоизмещение, т:
– надводное…2300
– полное подводное… 3950
Длина наибольшая, м…72,6
Ширина корпуса наибольшая, м…9,9
Осадка средняя, м…6,2
Архитектурно-конструктивный тип…,…двухкорпусная
Глубина погружения, м…300
Автономность, сут…45
Экипаж, чел…57
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ, кВт…2x1000
– число X мощность
главного ГЭД, л.с…1 х 5500
– число х мощность ГЭД эх, л.с…1 х190 (на
линии вала)
– число гребных валов…1
– тип движителя…малошумный ГВ
– число групп АБ х число
элементов в группе…2 х 120
– число х мощность РСД, л.с…2 х 102
– запас дизельного топлива, т…172
Скорость полного хода, уз:
– надводная…10
– подводная…17
Дальность плавания (при скорости хода, уз.), мили:
– в режиме РДП…6000 (7)
– подводная экономическая…400 (3)
Вооружение
Торпедное
– число х калибр ТА, мм…6x533
– торпедный боезапас…18
– тип торпед…ТЭСТ71/96идр.
– число мин, принимаемых
взамен торпед…24
