системы "Sperry Mk 29 Mod 2", спутниковая система NAVSAT система GPS.
ПЛ были заказаны Тайванем в конце 80-х годов. Предполагалось строительство серии из 6 ед., но из-за противодействия КНР, строительство ограничилось только 2 кораблями.
Проект создан на базе голландских ПЛ типа Zwaardvis. АСБУ SINBAD* - 8 (SINBAD MTFCS) обеспечивает слежение и выдачу ЦУ по 8 целям в т.ч., для стрельбы ПКР Hsiung Feng II тайваньского производства.
* SINBAD - Submarine integrated Battle and Data System

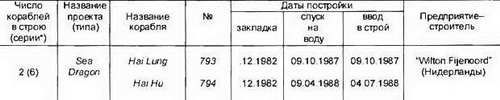

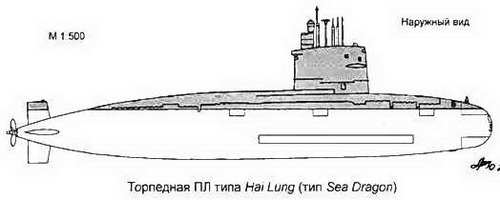

Торпедно-ракетная ПЛ Hai Lung
Основные ТТХ
Водоизмещение, т:
– надводное…1870
– подводное…2420
Длина наибольшая, м…,…93,7
Ширина корпуса наибольшая, м…8,3
Осадка средняя, м…5,5
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения оперативная, м…150
Экипаж, чел…75 (7 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число ДГ…3
– число х мощность (тип)
дизелей в составе ДГ, л.с…3x1500
("Fairbank-Morse")
– число х мощность (тип) ГЭД, л.с…2 х 2700 ("Elliot")
– число гребных валов…,…2
– число групп АБ х число
элементов в группе…3 х 126
– тип движителя…ГВ в насадке
Скорость полного хода, уз:
– надводная…18
– подводная…15
Дальность плавания (при скорости, уз.), мили:
– надводная…8000 (12)
Вооружение
Торпедное
– число х калибр носовых ТА, мм…6 х 53
– число х калибр кормовых ТА, мм…2 х 533
– боезапас торпед…24
– тип торпед…AEG SUT (Германия)
– число мин, принимаемых
взамен торпед…40
Радиоэлектронное:
– тип ГАС…ГАС EDO AN/BQR-2B;
ШПС с носовой антенной; ГАС Raytheon/EDO AN/BQS-4C - ГЛС;
"Thomson Sintra DUUG 1В -ГАС пассивного определения дистанции до цели
– тип РЛС…SS-2 (поиск и
навигация), WRL-1/3 (СОРС)

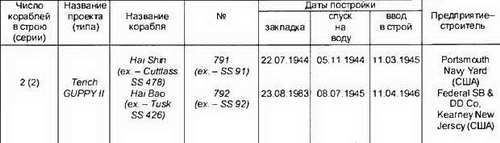

Единственные в мире, оставшиеся американские океанские ДПЛ типа Tench. Прошли модернизацию по программе GUPPY II (программа GUPPY - Great Underwater Propulsion Power была направлена на улучшение ТТХ в подводном положении наряду с улучшением гидродинамики корпуса, установлено устройство РДП, АБ увеличены до 4 группы по 126 элементов, установлены ГЭД повышенной мощности).
ПЛ Hai Shin была передана ВМС Тайваня в апреле 1973 г., a Hia Вао - в октябре 1973 г.; используются для отработке задач ПЛО.
После 5 лет эксплуатации оперативная глубина погружения существенно была ограничена.
ПЛ остаются в строю из-за сложностей с приобретением новых ПЛ

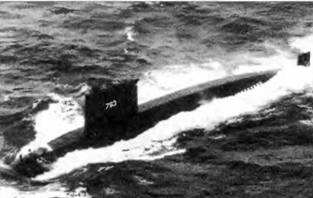

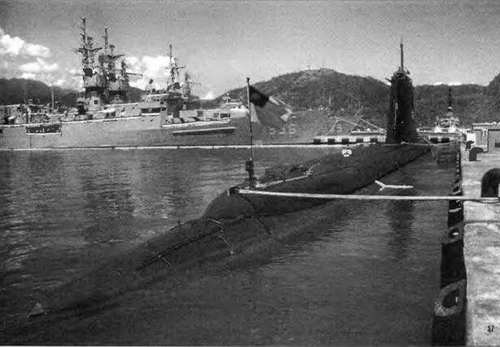

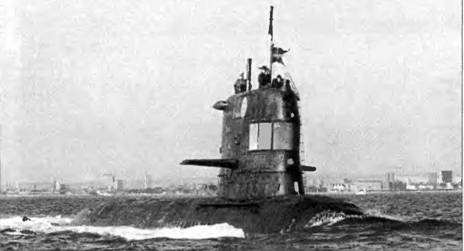

Торпедная ПЛ Hai Bao
Торпедные ПЛ типа Atilay (тип 209/1200)
Основные ТТХ
Водоизмещение надводное, т… 1185
Длина наибольшая, м…61,2
Ширина корпуса наибольшая, м…6,2
Осадка средняя, м…6,5
Архитектурно-конструктивный тип…однокорпусная
Глубина погружения оперативная, м…250
Автономность, сут…50
Экипаж, чел…38 (9 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ, кВт…4x405
– число х мощность (тип)
дизелей в составе ДГ, л.с…4 х 600
(MTU 12V493 TY 60)
– число х мощность ГЭД, л. с…1 х 4600
– число гребных валов…1
– число групп АБ х число
элементов в группе…4 х 120
Скорость полного хода, уз:
– надводная…11
– подводная…22
Дальность плавания (при скорости, уз.), мили:
– надводная…7500 (8)
– экономическая подводная…400 (4)
Вооружение
Торпедное:
– число х калибр ТА, мм…6x533
– тип торпед…AEG SST4 (ФРГ),
Мк 37 (США)
Радиоэлектронное:
– тип АСБУ…ISUS90-1
– тип ГАК…DBQS-40 FTC в составе ГАС:
DSGS-21DG, FAS 3-1, PRS 3-15, AN5039A1, FMS-52, TAS-3.
– тип системы электронного
противодействия… - TST FL 1800U
– тип РЛС…"Kelvin Hughes"
"Type 1007" (навигац.) и СОРС -тип перископа…"Zero 14"ф. "Zeiss"
В 1976-1978 гг. для ВМС Турции в ФРГ на верфях HDW были построены три ДПЛ типа 209/1200, головной среди них была ПЛ Atilay. В соответствии с лицензионным договором, заключенным Турцией с Германией, постройка второй серии ДПЛ этого типа осуществлялась на турецких верфях "Golcuk Naval Shipyard" при технической помощи HDW и др. германских фирм в части поставок материалов и комплектующего оборудования
Созданные таким образом шесть ДПЛ типа Atilay по основным ТТХ в целом близки к ДПЛ греческих ВМС типа Poseidon, однако в отличие от последних не имеют в составе вооружения ПКР "Sub Harpoon".

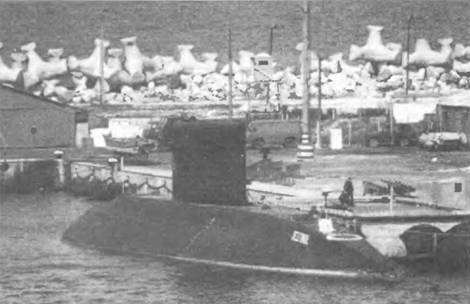

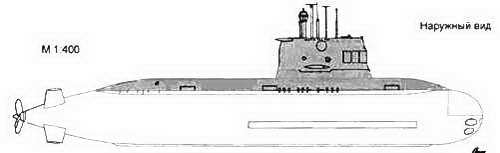

Торпедная ПЛ типа Atilay
Торпедно-ракетные ПЛ типа Prevese (тип 209/1400)
