Водоизмещение, т:
– надводное…1454
– подводное…1586
Длина наибольшая, м…62
Ширина корпуса наибольшая, м…6,2
Осадка средняя, м…5,5
Архитектурно-конструктивный тип…однокорпусная
Предельная глубина погружения, м…280
Автономность, сут…50
Экипаж, чел…30 (8 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность ДГ, кВт…4x900
– число х мощность (тип)
дизелей в составе ДГ. л.с…4x1250
(MTU 12V 396 SB83)
– число х мощность ГЭД. л.с…1 х 4000
–
Скорость полного хода, уз:
– надводная…15
– подводная…21,5
Дальность плавания (при скорости, уз.), мили:
– надводная…8200(8)
– экономическая подводная…400 (4)
Вооружение Торпедно-ракетное:
– число х калибр ТА, мм…8x533
– боезапас торпед и ракет…14
– тип ракет…ПКР "Sub Harpoon" (США)
– тип торпед…Мк 24 "Tigerfish Mod 2"
(Великобритания)
Радиоэлектронное:
– тип АСБУ…ISUS 83-2TFCS
– тип ГАК…CSU83/1 cTACTAS-ЗсГПБА
– тип системы электронного
противодействия… "Racal Porpoise"

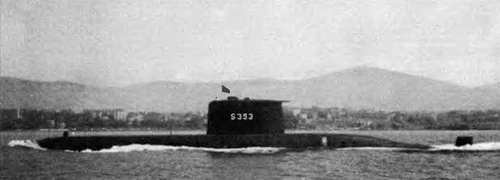

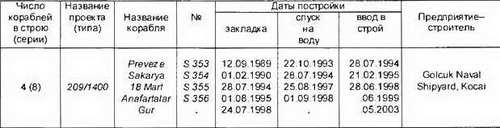

Турция, приобретя опыт строительства ПЛ при постройке ПЛ типа Atilay, в 1987 г. заключила с Германией лицензионный договор на постройку серии новых ДПЛ типа 209/1400 на турецких верфях. Строительство первой серии ПЛ типа Preveze осуществлялось при техническом содействии германских фирм HDW и др. После ее завершения была продолжена постройка еще четырех ПЛ этого типа. В настоящее время ведется строительство пятой ПЛ Gur со сроком сдачи флоту в 2003 г.
В составе турецких ВМС ДПЛ типа Preveze заменяет устаревшие ДПЛ, переданные США Турции в 50-е годы. Следует отметить, что находящиеся в составе ВМС
и строящиеся ДПЛ типа Preveze обладают лучшими основными ТТХ по сравнению с ПЛ типа Atilay. Они вооружены не только торпедами но и ПКР "Sub-Harpoon", имеют более совершенное РЭВ, в частности ГАК, обладают большей глубиной погружения. На новых ПЛ установлены ДГ увеличенной мощности, что обеспечивает ПЛ увеличенную скорость полного надводного хода и сокращает время зарядки АБ.
Таким образом в ближайшие годы турецкие ВМС будут имеет в своем составе 12 современных ДПЛ. созданных по германским проектам.
Торпедные ПЛ типа Piri Reis (тип Tang)
Основные ТТХ
Водоизмещение, т:
– надводное…1970
– подводное…2600
Длина наибольшая, м…87,5
Ширина корпуса наибольшая, м…8,3
Осадка средняя, м…5,7
Архитектурно-конструктивный
Экипаж, чел…86(11 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число х мощность (тип)
дизелей в составе ДГ, л.с…3 х 1715 (" Fairbanks
– Morze38D 81/8x10")
– число х мощность (тип) ГЭД, л. с…2 х 2800
("Westinghouse")
– число гребных валов…2
Скорость полного хода, уз:
– надводная…15,5
– подводная…16.0
Дальность плавания (при скорости хода, уз), мили:
– надводная…7600(15)
– подводная…17(9)
Вооружение
Торпедное:
– число х калибр носовых ТА, мм…8 х 533
– число х калибр кормовых ТА, мм…2 х 533 (короткие)
– тип торпед…Мк 48 (для носовых ТА);
Мк 23 Мк 37 Mod 2, (для кормовых ТА),
Радиоэлектронное:
– система управления
торпедной стрельбой…Мк 106 Mod 18
– тип ГАС…носовая ШПС EDO BQS-4,
ШПС определения дистанции, Raytheon BQG-4(PUFFS), ГЛС BQR-2B
– тип РЛС…"Fairchild BPS-12" (поисковая), WLR-1 (СОРС)
ПЛ ВМС США S-344 была сдана в аренду ВМС Турции на 5 лет 08.02.1980 г. и вошла в состав ее флота 21.04.1980 г. ПЛ S 42, соответственно, -30.09.83 и 30.09.83. Обе ПЛ были выкуплены Турцией 06.08.1987.
В последнее время использовались для учебных целей. Глубина погружения ПЛ ограничена перископной.
Торпедная ПЛ Hizir Reis
Торпедные ПЛ типа Murat Reis (тип GUPPY IIА)
Основные ТТХ
Водоизмещение, т:
– надводное…,…1848
– подводное…2440
Длина наибольшая, м…93.4
Ширина корпуса наибольшая, м…8,3
Осадка средняя, м…5,0
Запас плавучести, %…32
Архитектурно-конструктивный тип…двухкорпусная
Глубина погружения оперативная, м…150
Экипаж чел 85 (9 офицеров)
Энергетическая установка:
– тип…ДЭУ с полным
электродвижением
– число ДГ…3
– число х мощность (тип)
дизелей в составе ДГ л.с… 3 х 2250
("Fairbanks-Morze 38D 8 1/8 х 10")
– число х мощность ГЭД, л. с…2 х 2400
– число гребных валов…2
– число групп АБ х число
элементов в группе…4x126
Запас топлива, т…330
Скорость полного хода, уз:
– надводная…17
– подводная…14
Дальность плавания (при скорости хода, уз), мили:
