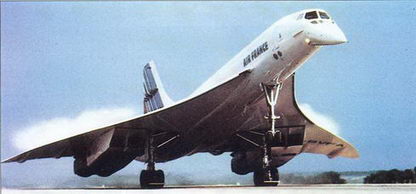

На ХВ-70 предполагали достичь сверхзвукового аэродинамического качества 8-8,5, дозвукового – около 12-13. Сравнительно высокое крейсерское качество «Конкорда» и Ту-144 – «бесхвосток» без переднего дестабилизатора, было получено благодаря усовершенствованию методов аэродинамического расчета, что позволило применить неплоское крыло оживальной формы в плане.

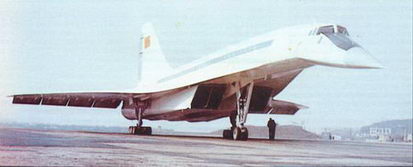

На Ту-144 реально достигнуто качество 8,1 при М=2, на перспективном сверхзвуковом пассажирском Ту-244, который также проектируется по схеме «бесхвостка», намечается получить качество 10 при М=2 и 15 при М=0,9. Кроме того, Ту-144 и «Конкорд» рассчитаны на меньшие скорости полета, по сравнению с ХВ-70, и выполнены, в основном, из обычных алюминиевых сплавов. США, как известно, так и не создали сверхзвукового пассажирского самолета.
Стратегический
Поворотные концы крыла ХВ-70 существенно снижали безопасность полета: при их заклинивании в полностью отклоненном положении самолет не мог совершить безопасную посадку, и экипаж должен был катапультироваться.
В отличие от В-58, который одно время предлагалось модифицировать в маловысотный бомбардировщик, для «Валькирии» подобных предложений не было. Одна из причин этого – ее чрезмерная (на порядок выше, чем у «двухмахового» бомбардировщика В-58 и «трехмахового» разведчика SR-71) чувствительность к турбулентности атмосферы. «Валькирия» обладала таким недостатком несмотря на то, что удлинение крыла у нее было несколько меньше (1,75 в сравнении с 2,1 у В-58 и 1,9 у SR-71). Вызывалось это, главным образом, сравнительно малой жесткостью длинного фюзеляжа, хотя играла роль и малая удельная нагрузка на крыло (410 кг/м2 при максимальной фактической взлетной массе, тогда как у В-58 и SR-71 нагрузка достигала примерно 520 кг/м2 ).
ХВ-70 стал первой за рубежом крупной сверхзвуковой аэроупругой конструкцией. Его большие размеры, применение тонкого треугольного крыла и длинного гибкого фюзеляжа обусловили необходимость масштабных расчетов на аэроупругость. Эти расчеты выполнялись с применением новейшего по тому времени инструментария – цифровых и аналоговых ЭВМ, но все же не дали хороших характеристик самолета при полете в турбулентной атмосфере. Поэтому важной экспериментальной работой стали исследования на ХВ-70 системы GAS-DSAS, предназначенной для парирования нагрузок от воздушных порывов и подавления аэроупругих колебаний конструкции. Эта программа продолжила работы, проводившиеся на самолете Боинг В-52 (системы SAS и LAMS). Система GAS-DSAS предусматривала отклонение элевонов (по тангажу и крену), а также рулей направления по сигналам датчиков перегрузок. Исследования показали, что для уменьшения интенсивности изгибных колебаний фюзеляжа целесообразно использовать небольшие горизонтальные и вертикальные поверхности, расположенные по схеме «утка». В дальнейшем подобная система была применена на бомбардировщике В-1.
Летные исследования с участием NASA проводились также в области аэродинамики (флаттер панелей обшивки, сопротивление трения обшивки, донное сопротивление фюзеляжа и т.д.), конструкции (аэродинамический нагрев, полетные нагрузки) и эксплуатации (шум на местности).
Пилотажные характеристики самолета оценивались летчиками в целом как очень хорошие в полете и на малых, и на больших скоростях, особенно отмечалась легкость и мягкость посадки, как у пассажирских самолетов. Большое треугольное крыло создавало у земли воздушную подушку, увеличивавшую подъемную силу на 15%. В результате, вертикальная скорость в момент приземления составляла всего 0,3… 1,2 м/с.
В СССР с 1962 г. создавался аналог В-70. В результате конкурса проектов, в котором приняли участие ОКБ П.О.Сухого, А.Н.Туполева и А.С.Яковлева, в 1972 г. был разработан новаторский «трехмаховый» экспериментальный самолет Т-4 («сотка») конструкции П.О.Сухого, относившийся, правда, в отличие от «Валькирии», к категории средних бомбардировщиков (максимальная взлетная масса 135 т, а практическая дальность 4000 км, в сравнении с расчетными 244 т и 12000 км у В-70). Т-4 не строился серийно и его основное значение, как и ХВ-70, состоит в разработке новых технологий.
КОНСТРУКЦИЯ.
Самолет схемы «утка» с тонким треугольным крылом и двухкилевым вертикальным оперением. При М=3 температура обшивки могла достигать 330°С и в конструкции широко использовались нержавеющая сталь РН15-7Мо (68%), высокопрочная инструментальная сталь НИ (17%), титановые сплавы (9% по массе). Применены также нержавеющая сталь АМ-35 (4%) и сплав на никелевой основе Рене-41 (2%). Эти материалы сохраняют высокую прочность в расчетном диапазоне рабочих температур В-70, равном 230-330°С.
«Валькирия»
«Трехмаховый» экспериментальный самолет Т-4 («сотка») ОКБ им.П.О.Су- хого
Для В-70 были первоначально разработаны обычные листовые металлические обшивки, усиленные панели различной конструкции и слоистые панели. Исследования показали, что наилучшие характеристики для большей части планера имеют слоистые панели. В значительной мере это обусловливалось требованием хороших теплоизолирующих свойств. В противном случае, вследствие кинетического нагрева обшивки, температура топлива в баках-отсеках могла превысить 150°С предельно допускаемый уровень температуры топлива на входе в двигатель. В пользу слоистых конструкций говорили и их высокая жесткость (а, следовательно, сохранение гладкой поверхности и высокого аэродинамического качества на больших скоростях), устойчивость к акустической усталости (от колебаний воздушного давления в скоростном полете и шума двигателей) и относительно малая масса.
Слоистые панели выполнены из нержавеющей стали и имеют сотовый или гофрированный заполнитель. Из них изготовлены обшивка большей части крыла, нижней и верхней поверхности фюзеляжа, килей и другие компоненты. От склейки панелей отказались, так как клееные конструкции не работают при высоких температурах. Сотовый заполнитель припаивается к листам обшивки, а гофрированный заполнитель приваривается точечной сваркой. От инструментальных сталей, как материала для слоистых конструкций, отказались вследствие трудностей, связанных с необходимостью применения антикоррозийных покрытий, и проблем с их обработкой. Пришлось отказаться и от титана, как как лучшие из имевшихся титановых сплавов нельзя было одновременно подвергать пайке и термообработке, а листы из них нельзя было гнуть под углами, требуемыми для получения гофра.
Во время испытаний встретилась проблема отслоения верхних листов слоистых панелей обшивки в результате производственных дефектов и аэродинамического нагрева конструкции в полете. В нескольких летных происшествиях воздушный поток «отодрал» от самолета и унес значительные по размерам (например, 1,02x0,91 м и 0,20x0,97 м) вздувшиеся участки листов.
Значительная часть остальной конструкции, не образующей топливных баков-отсеков, выполнена из высокопрочных титановых сплавов. Из них изготовлены носовая секция фюзеляжа типа монокок длиной 18,6 м, переднее оперение, хвостовая часть фюзеляжа в зоне отсеков двигателей, лонжероны килей и часть внутренней конструкции поверхностей управления и крыла. Всего в конструкции В-70 используется около 5400 кг титана. Из стали НИ выполнены многие важные элементы конструкции, в том числе шасси и механизмы складывания крыла, главные лонжероны передней части фюзеляжа и центроплана над отсеками двигателей. Этот материал настолько прочен, что до В-70 он применялся, главным образом, для изготовления инструментов, а в самолетной конструкции использовался в небольшом количестве только на бомбардировщике A-3J. Всего в конструкции В-70 используется около 10400 кг стали НИ.
Крыло В-70 имеет удлинение 1,75, средняя аэродинамическая хорда 23,94 м. Длина хорды у корня 35,89 м, на концах 0,67 м, относительная толщина 2% на участке по размаху до 4,72 м и 2,5% на участке от 11,68 до 16,0 м. Угол поперечного V нулевой на самолете N1, положительный +5° на самолете N2.
«Валькирия» в крейсерской конфигурации (М=3) с отклоненными законцовками крыла
Носок крыла в корневой части имеет небольшую кривизну, на участке между фюзеляжем и шарнирами поворота концевых частей используется коническая крутка. Управление тангажом и креном осуществляется с помощью зависающих элевонов (по шесть секций на консоли крыла) общей площадью 36,74 м 2 , отклоняющихся на угол до 25° вниз и до 15° вверх, управление рысканием – с помощью рулей направления общей площадью 35,52 м 2 . Рули направления занимают большую часть килей (поэтому кили ХВ-70 иногда называются поворотными) и имеют наклонные оси шарниров поворота, предельные углы их отклонения составляют ±12° при выпущенном шасси и ±3° при убранном шасси.
