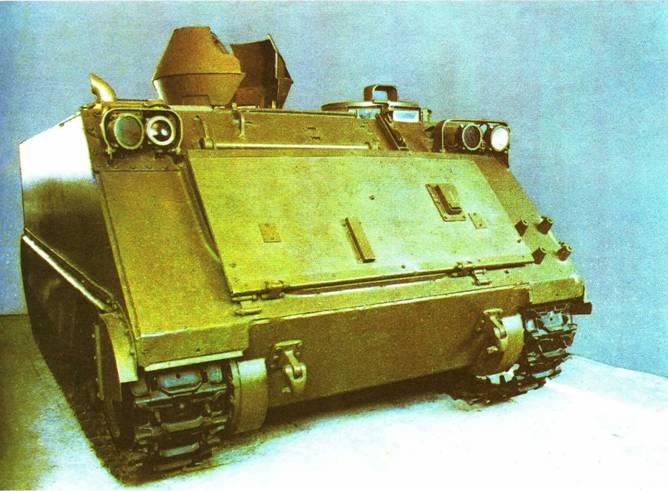

База – БТР M113.
Общая компоновка – классическая.
Вооружение – на башенке установлен пулемет калибра 12,7 мм; внутри машины предусмотрена транспортировка миномета калибра 81 мм.
Защита – корпус сварной, герметичный, изготовлен из алюминиего сплава; верхний и нижний лобовой листы установлены наклонно, остальные – вертикально.
Шасси – двигатель карбюраторный, автомобильного типа "Крайслер", V-образный, восьмицилиндровый, жидкостного охлаждения; силовая установка – гидромеханическая трансмиссия "Аллисон" с механизмом поворота дифференциального типа; подвеска торсионная. ,
АМЕРИКАНСКИЙ
Разработан в 1963 году. Выпускался серийно с 1964 г. Состоял на вооружении армии США. Использовался в боях в Южном Вьетнаме.
Масса, т.. 10,4
Численность экипажа с десантом, чел 13
Габаритные размеры (длина х ширина х высота), мм . 4800x2686x2468
Вооружение
пулемет, шт. 2
калибр, мм. 7,62
боекомплект, патронов .. 2000
пулемет, шт.. 1
калибр, мм 12,7
боекомплект, патронов .. 2000
Броневая защита, мм . 43
Мощность двигателя, л.с 215
Скорость максимальная, км/ч 64
Запас хода по шоссе, км.. 500
Скорость преодоления водных преград на плаву, км/ч 5,6

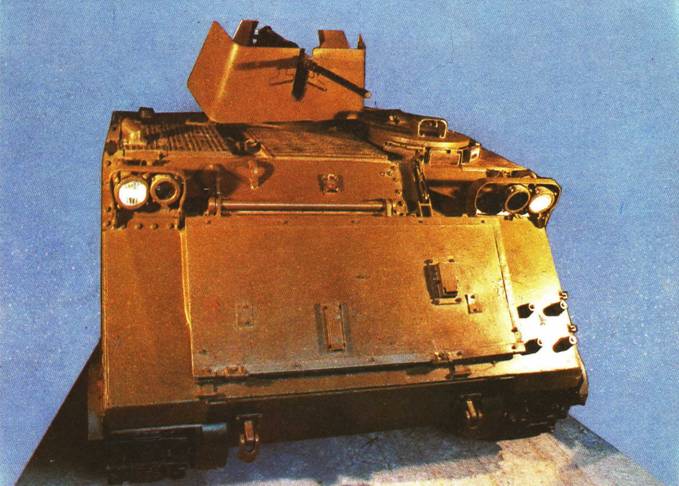

База – БТР М113.
Общая компоновка – классическая.
Вооружение – во вращающейся башенке установлен крупнокалиберный пулемет, по бокам прямоугольного десантного люка имеются штыри для установки пулеметов.
Защита – корпус сварной, герметичный, изготовлен из алюминиевого сплава; верхний и нижний лобовые листы установлены наклонно, остальные – вертикально.
Шасси – двигатель карбюраторный, автомобильного типа "Крайслер", V-образный, восьмицилиндровый, жидкостного охлаждения; гидромеханическая трансмиссия "Аллисон" с механизмом поворота дифференциального типа; подвеска торсионная.
АМЕРИКАНСКИЙ БРОНЕТРАНСПОРТЕР М113А1
Разработан в 1963 году. Выпускается серийно с 1964
Масса, т 10,4
Численность экипажа с десантом, чел. 13
Габаритные размеры (длина х ширина х высота), мм .. 4800x2686x2468
Вооружение
пулемет, шт. 2
калибр, мм 7,62
боекомплект, патронов .. . 2000
пулемет, шт 1
калибр, мм 12,7
боекомплект, патронов .. 2000
Броневая защита, мм.. 43
Мощность двигателя, л.с 215
Скорость максимальная, км/ч. 64
Запас хода по шоссе, км 480
Скорость преодоления водных преград на плаву, км/ч 5,6

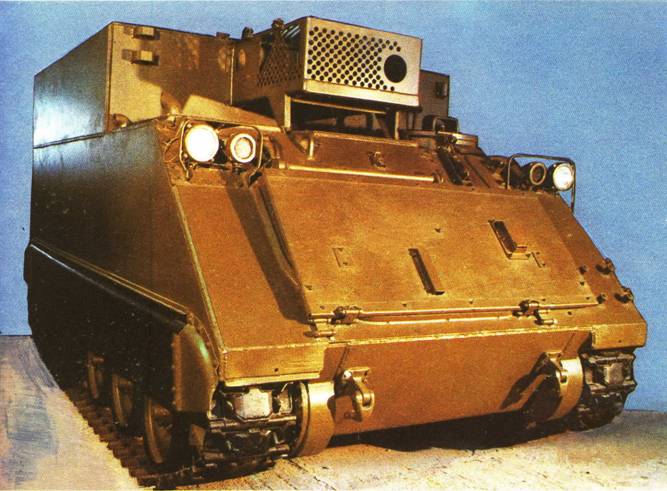

База – БТР М113.
Общая компоновка – классическая.
Вооружение – на башенке установлен пулемет калибра 12,7 мм.
Защита – корпус сварной, герметичный, изготовлен из алюминиевого сплава; верхний и нижний лобовые листы установлены наклонно, остальные – вертикально.
Шасси – двигатель двухтактный, шестицилиндровый, V-образный дизель; трансмиссия гидромеханическая; подвеска торсионная.
< image l:href="#"/>АМЕРИКАНСКИЙ ОСНОВНОЙ ТАНК М 485А5
Разработан в 1975 году. Выпускался серийно с 1975 по 1980 гг. Состоял на вооружении армии США и армий других стран НАТО, а также Израиля. Использовался в боях на Ближнем Востоке.
Масса, т. 47,6
Численность экипажа, чел 4
Габаритные размеры (длина х ширина х высота), мм . 9350x3630x2730
Вооружение
пушка, шт.. 1
калибр, мм.. . 105
боекомплект, выстрелов .. 62
пулемет, шт. 1
калибр, мм. 7,62
боекомплект, патронов .. 5900
пулемет, шт.. 1
калибр, мм 12,7
боекомплект, патронов 900
Броневая защита, мм
лоб корпуса 110
башни.. .. 145
Мощность двигателя, л.с. 750
Скорость максимальная, км/ч 48
Запас хода по шоссе, км.. 480
Глубина водных преград , преодолеваемых вброд, м 1,2
База – танк М48А3.
Общая компоновка – классическая.
Вооружение – установлена нарезная пушка калибра 105 мм; система управления огнем аналогична танку М48А3.
Защита – аналогична танку М48А3; установлена динамическая защита.
Шасси – двигатель четырехтактный, 12-цилиндровый, V-образный дизель "Континенталь", воздушного охлаждения; трансмиссия гидромеханическая типа "Кросс-драйв .
