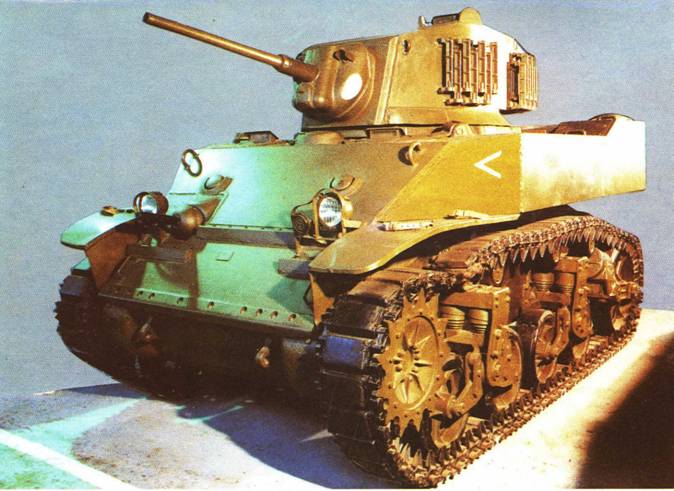

Численность экипажа, чел 4

Габаритные размеры (длина х ширина х высота), мм . 4400x2240x2280

Вооружение

пушка, шт.. 1

калибр, мм.. 37

боекомплект, выстрелов .. 123

пулемет, шт. 2

калибр, мм. 7,62

боекомплект, патронов .. 3750

пулемет, шт.. 1

калибр, мм 12,7

боекомплект, патронов 440

Броневая защита, мм

лоб корпуса и башни . 38

Мощность двигателя, л.с .. 220 (110 х 2)

Скорость максимальная, км/ч 54

Запас хода по шоссе, км 180

Глубина водных преград , преодолеваемых вброд, м 0,8

Особенности конструкции

База –

оригинальная. Общая компоновка – силовая установка и трансмиссия размещены в кормовой части корпуса; механизмы поворота – в носовой части корпуса. Вооружение – пушка стабилизирована в вертикальной плоскости и имеет электрогидравлический привод; прицел телескопический. Защита – корпус сварной с рациональным углом наклона лобового листа; башня цилиндрической формы с удлиненной нишей сзади; установлена ручная противопожарная система. Шасси – два V-образных восьмицилиндровых двигателя жидкостного охлаждения, соединенных параллельно; трансмиссия механическая; подвеска блокированная, пружинная; направляющее колесо подрессоренное; установлены радиостанция, работающая в режиме КВ, УКВ, танковое переговорное устройство.

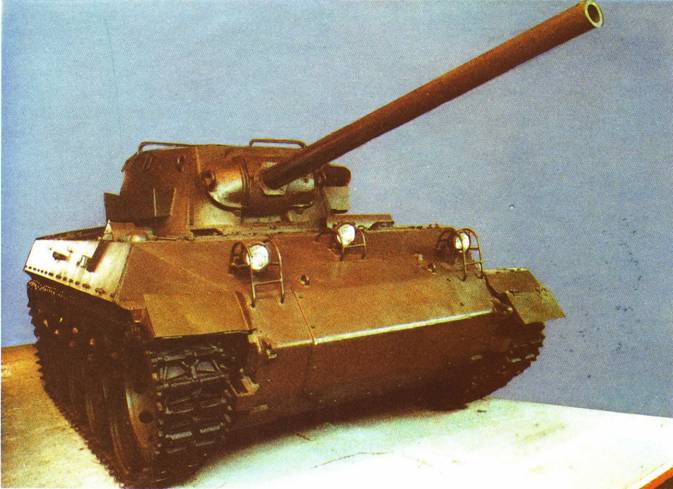

АМЕРИКАНСКАЯ САМОХОДНАЯ УСТАНОВКА М10 "ХЕЛКЕТ"

Разработана в 1942 году. Выпущена опытная партия. На вооружении не состояла. В боях не использовалась.

Тактико-техническая характеристика

Масса, т 17

Численность экипажа, чел 5

Габаритные размеры (длина х ширина х высота), мм .. 6800x2800x2170

Вооружение

пушка, шт 1

калибр, мм 76,2

боекомплект, выстрелов 48

пулемет, шт.. 1

калибр, мм .. 12,7

боекомплект, патронов 1000

Броневая защита, мм

лоб корпуса. 16

башни. 13

Мощность двигателя, л.с 400

Скорость максимальная, км/ч. 76

Запас хода по шоссе, км 360

Глубина водных преград , преодолеваемых вброд, м 0,8

Особенности конструкции

База – специальная.

Общая компоновка – оригинальная; силовая установка размещена сзади, трансмиссия – спереди; они соединены карданным валом.

Вооружение – пушка и пулемет размещаются в башне, вращающейся на 360°; механизм поворота башни электрогидравлический; прицел телескопический.

Защита – башня сверху открыта; бронирование корпуса и башни противопульное; корпус сварной, из брони средней твердости.

Шасси – двигатель авиационный, девятицилиндровый, звездообразный, карбюраторный "Райт- Континенталь", воздушного охлаждения; подвеска торсионная с гидравлическими амортизаторами; гусеницы с резинометаллическим шарниром.

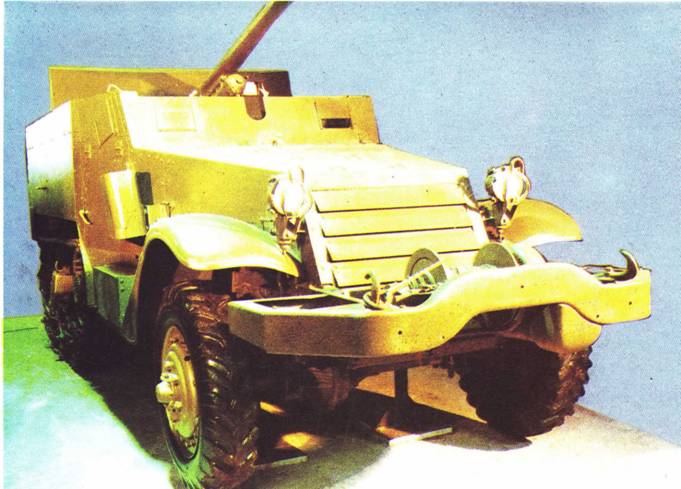

АМЕРИКАНСКАЯ

САМОХОДНАЯ УСТАНОВКА СУ 57

Разработана в 1942 году. Выпускалась серийно с 1943 г. Состояла на вооружении армии США. Использовалась в боях второй мировой войны.

Тактико-техническая характеристика

Масса, т.. 9

Численность экипажа, чел 5

Габаритные размеры (длина х ширина х высота), мм . 6100x1970x2260

Вооружение

пушка, шт.. 1

калибр, мм.. 57

боекомплект, выстрелов 80

Броневая защита, мм . 16

Мощность двигателя, л.с 147

Скорость максимальная, км/ч 72

Запас хода по шоссе, км.. 320

Глубина водных преград, преодолеваемых вброд, м 1

Особенности конструкции

База – полугусеничным БТР М2 (М2А1).

Общая компоновка – классическая автомобильная, силовая установка размещена спереди. Вооружение – внутри машины установлена пушка калибра 57 мм.

Защита – корпус, открытый сверху, с двумя дверями в передней части, перед любовым стеклом и боковыми окнами отделения управления имеются откидные бронещитки со смотровыми щелями. Шасси – силовая установка автомобильного типа; двигатель карбюраторный, шестицилиндровый, жидкостного охлаждения "Уайт"; трансмиссия механическая, раздаточная коробка двухступенчатая; подвеска – вертикальные буферные пружины.
