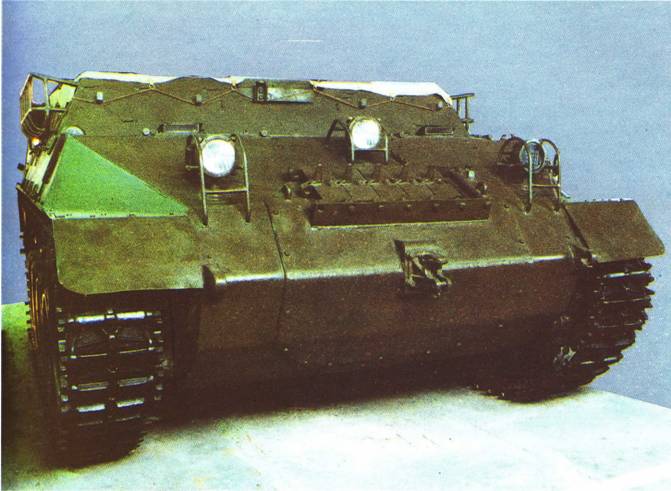

АМЕРИКАНСКИЙ БРОНЕТРАНСПОРТЕР М39
Разработан
Масса, т 14,5
Численность экипажа, чел. . 12
Габаритные размеры (длина х ширина х высота), мм 5355x2800x1800
Вооружение
пулемет, шт.. 1
калибр, мм.. 12,7
боекомплект, патронов 945
Броневая защита, мм.. 13
Мощность двигателя, л.с 400
Скорость максимальная, км/ч. 72
Запас хода по шоссе, км.. 360
Глубина водных преград , преодолеваемых вброд, м 1
База – самоходная установка М18 "Хелкет . Общая компоновка – классическая.
Вооружение – зенитный пулемет "Браунинг", установленный на стойке в передней части десантного отделения.
Защита – корпус сварной, из брони средней твердости, противопульный, открытый сверху. Шасси – двигатель карбюраторный, девятицилиндровый, звездообразный "Райт-Континенталь , воздушного охлаждения; трансмиссия гидромеханическая; подвеска индивидуальная, торсионная, с гидравлическими амортизаторами.

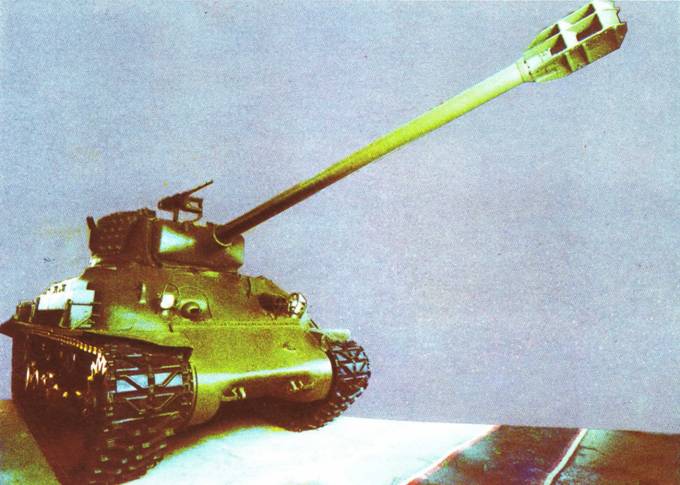

АМЕРИКАНСКИЙ СРЕДНИЙ ТАНК "СУПЕР-ШЕРМАН"
Разработан в 1945 году. Выпускался серийно с 1945 г. Состоял на вооружении армий США, Великобритании, Израиля. Использовался в боях на Ближнем Востоке, в региональных конфликтах.
Масса, т. 37
Численность экипажа, чел 4
Габаритные размеры (длина х ширина х высота), мм 9790x3010x3000
Вооружение
пушка, шт.. 1
калибр, мм. .. 105
боекомплект, выстрелов 55
пулемет, шт 2
калибр, мм. 7,62
боекомплект, патронов.. 4250
пулемет, шт 1
калибр, мм. 12,7
боекомплект, патронов 630
гранатомет, шт. 4
калибр, мм. 85
Броневая защита, мм
лоб корпуса .. .. 63
башни .. . 90
Мощность двигателя, л.с 460
Скорость максимальная, км/ч. 45
Запас хода по шоссе, км .. 180
Глубина водных преград , преодолеваемых вброд, м 0,9
База – единая для всех модификаций танков серии "Шерман".
Общая компоновка – оригинальная, аналогична танку М4А2. Вооружение – пушка калибра 105 мм оснащена стабилизирующим устройством в вертикальной плоскости; система управления огнем аналогична танку М4А2; по бортам башни установлено 4

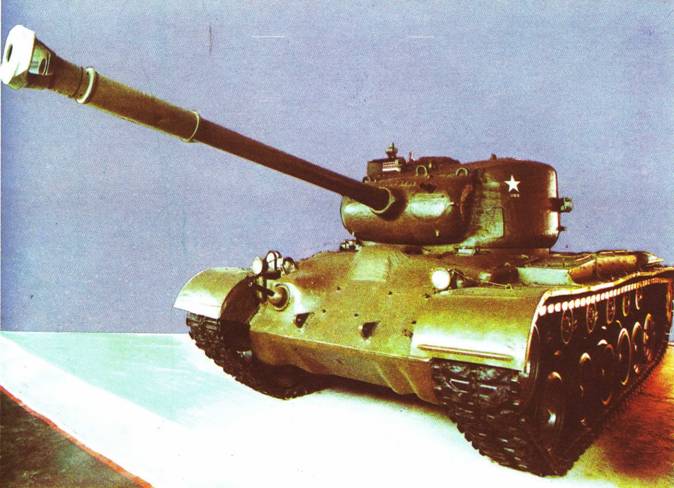

АМЕРИКАНСКИЙ СРЕДНИЙ ТАНК M46 "ПАТТОН-1"
Разработан в 1948 году. Выпускался серийно с 1948 по 1952 гг. Состоял на вооружении армии США. Использовался в боях в Корее.
Масса, т. 44
Численность экипажа, чел 5
Габаритные размеры (длина х ширина х высота), мм .. 8400x3530x2900
Вооружение
пушка, шт 1
калибр, мм .. 90
боекомплект, выстрелов 70
пулемет, шт. 2
калибр, мм.. 7,62
боекомплект, патронов .. 5000
пулемет, шт 1
калибр, мм 12,7
боекомплект, патронов 500
Броневая защита, мм
лоб корпуса и башни 101
Мощность двигателя, л.с 810
Скорость максимальная, км/ч. 48
Запас хода по шоссе, км.. 120
Глубина водных преград , преодолеваемых вброд, м 1,2
База – оригинальная.
Общая компоновка – классическая. Вооружение – пушка имеет эжекционное устройство продувки канала ствола; механизм поворота башни электрогидравлический с ручным приводом; дублированный подъемный механизм пушки винтового типа; у наводчика и командира танка имеются телескопический и перископический прицелы; в телескопический прицел при стрельбе с креном боковая поправка вводится автоматически. Защита – башня, передняя и кормовая части корпуса литые, из брони средней твердости. Шасси – двигатель четырехтактный, 12-цнлиндровый, V-образный, карбюраторный, воздушного охлаждения; трансмиссия гидромеханическая с двойным потоком мощности типа "Кросс- драйв"; двигатель и трансмиссия в едином блоке; подвеска индивидуальная, торсионная, с гидравлическими телескопическими амортизаторами; гусеницы с резинометаллическим шарниром.

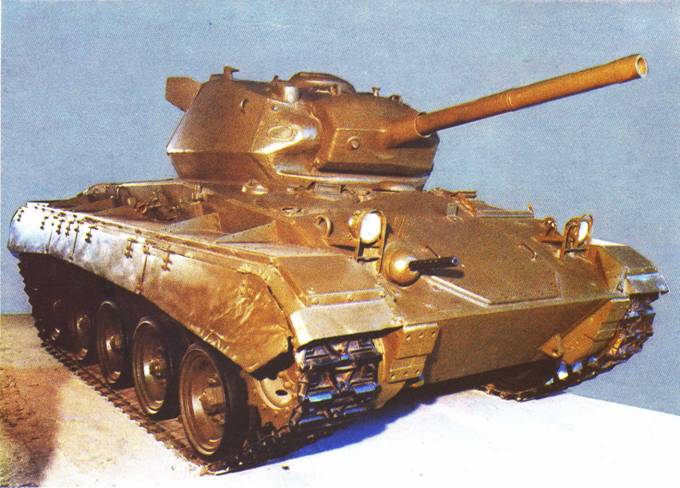

АМЕРИКАНСКИЙ ЛЕГКИЙ ТАНК М 41 "УОККЕР БУЛЬДОГ"
Разработан в 1949 году. Выпускался серийно с 1950 г. Состоял на вооружении армий США, ФРГ и государств Ближнего Востока. Использовался в боях в Южном Вьетнаме, на Ближнем Востоке.
