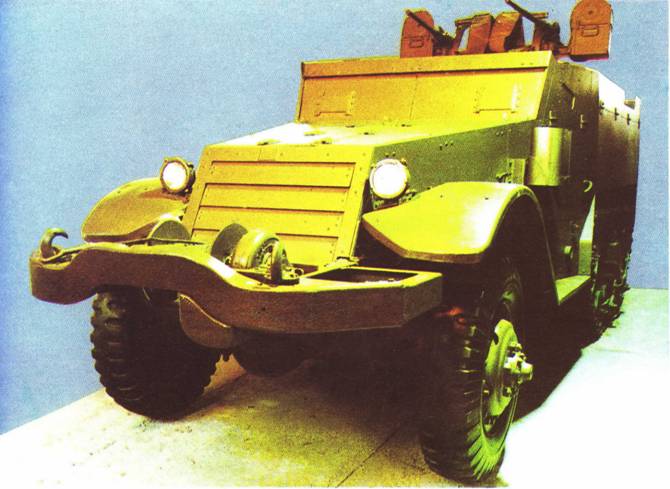

Общая компоновка – классическая автомобильная, силовая установка размещена спереди. Вооружение – счетверенная пулеметная установка для ведения огня по низколетящим целям; привод наводки электромашинный, дифференциальный; скорость наводки от 0" до 60" в секунду; прицел коллиматорный.
Защита – корпус, открытый сверху, с двумя дверями в передней части.
Шасси – силовая установка автомобильного типа, двигатель карбюраторный шестицилиндровый, жидкостного охлаждения "Уайт"; трансмиссия механическая, раздаточная коробка двухступенчатая, передние колеса ведущие и управляемые; гусеница ленточная резиновая, армированная стальным тросом; подвеска – вертикальные буферные пружины.
АМЕРИКАНСКИМ
Разработан в 1942 году. Выпускался серийно с 1943 по 1944 гг. Состоял на вооружении армии США. Использовался в боях второй мировой войны.
Масса, т.. 8
Численность экипажа с десантом, чел 13
Габаритные размеры (длина х ширина х высота), мм . 6500x2130x2239
Вооружение
пулемет, шт. 1
калибр, мм.. 7,62
боекомплект, патронов .. 9350
пулемет, шт.. 1
калибр, мм. 12,7
боекомплект, патронов 300
Броневая защита, мм 13
Мощность двигателя, л.с 147
Скорость максимальная, км/ч 72
Запас хода по шоссе, км.. 320
Глубина водных преград, преодолеваемых вброд, м 1
База – оригинальная.

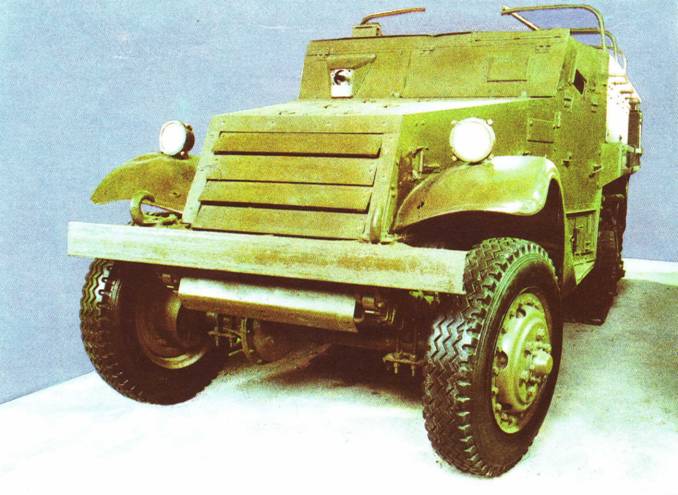

Общая компоновка – классическая автомобильная, силовая установка размещена спереди. Вооружение – два пулемета для стрельбы по наземным и зенитным целям.
Защита – корпус, открытый сверху, с двумя дверями в передней части, перед лобовым стеклом и боковыми окнами отделения управления имеются откидные бронещитки со смотровыми щелями. Шасси – силовая установка автомобильного типа, двигатель карбюраторный, шестицилиндровый, жидкостного охлаждения "Уайт"; трансмиссия механическая, раздаточная коробка двухступенчатая, передние колеса ведущие и управляемые; подвеска – вертикальные буферные пружины.
АМЕРИКАНСКАЯ ЗЕНИТНАЯ САМОХОДНАЯ УСТАНОВКА М10А1
Разработана в 1943 году. Выпускалась серийно с 1944 г. Состояла на вооружении армии США. Использовалась в боях второй мировой войны и войны в Корее.
Масса, т 18,5
Численность экипажа, чел 6
Габаритные размеры (длина х ширина х высота),
Вооружение
пушка, шт 2
калибр, мм.. .. 40
боекомплект, выстрелов 352
пулемет, шт 1
калибр, мм 12,7
боекомплект, патронов 440
Броневая защита, мм.. 13
Мощность двигателя, л.с. 220 (110 х 2)
Скорость максимальная, км/ч.48
Запас хода по шоссе, км .. 130
Глубина водных преград , преодолеваемых вброд, м 0,6
База – танк М-24 "Чаффи".

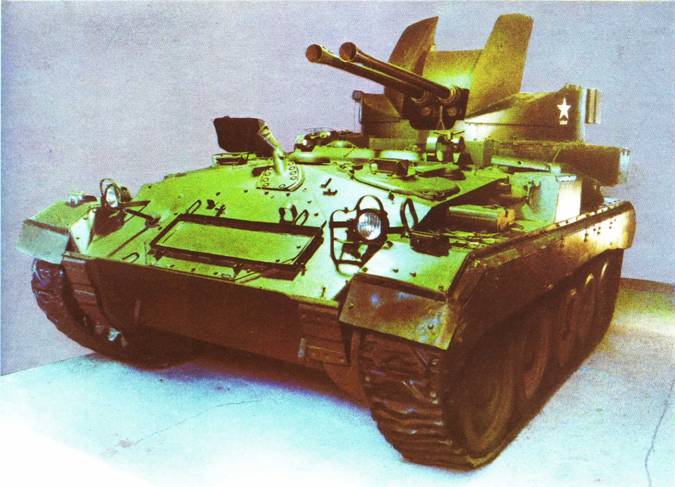

Общая компоновка – силовая установка и силовая передача размещены в носовой части корпуса, в кормовой установлена вращающаяся на 360" открытая башня.
Вооружение – спаренные автоматические пушки "Бофорс"; приводы поворота башни и подъема пушки ручные и электромеханические; прицелы зенитной установки построительного типа, два коллиматорных и два ракурсных.
Защита – корпус машины сварной, из катаных броневых листов.
Шасси – два восьмицилиндровых автомобильных двигателя жидкостного охлаждения, соединенных параллельно; трансмиссия и ходовая часть зенитной самоходной установки такие же, как и на танке М-24; гусеницы с резинометаллическим шарниром параллельного типа.
АМЕРИКАНСКИЙ ЛЕГКИЙ ТАНК М-24 "ЧАФФИ"
Разработан в 1943 году. Выпускался серийно с 1944 г. Состоял на вооружении армий США, Канады, Великобритании; после 1945 года поставлялся во Францию, Италию, Турцию, Иран, Японию. Использовался в боях второй мировой войны.
Масса, т.. 18
Численность экипажа, чел 5
Габаритные размеры (длина х ширина х высота), мм . 5490x2845x2462
Вооружение
пушка, шт.. 1
калибр, мм .. 75
боекомплект, выстрелов .. 48
пулемет, шт. 2
калибр, мм. 7,62
боекомплект, патронов .. 3750
пулемет, шт.. 1
калибр, мм 12,7
боекомплект, патронов 440
Броневая защита, мм
лоб корпуса . 25
башни.. . 38
Мощность двигателя, л.с .. 220 (110 х 2)
Скорость максимальная, км/ч 56
Запас хода по шоссе, км 130
Глубина водных преград, преодолеваемых вброд, м 1
База – оригинальная. Общая компоновка – силовая установка и трансмиссия размещены в кормовой части танка; механизмы поворота и бортовые редукторы в носовой. Вооружение – пушка стабилизирована в вертикальной плоскости; механизмы наведения электрогидравлические. Защита – корпус сварной, с рациональными углами наклона броневых листов; установлена ручная противопожарная система. Шасси – два восьмицилиндровых автомобильных двигателя жидкостного охлаждения; трансмиссия – планетарные коробки передач, механизмы поворота соединены с силовой установкой карданным валом; подвеска индивидуальная, торсионная, с гидравлическими амортизаторами; средства связи аналогичны танку М5А1 "Стюарт".
