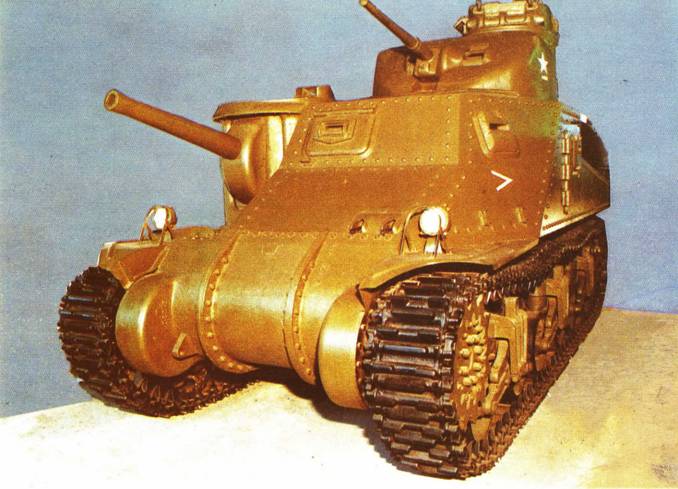

Шасси – двигатель авиационный "Райт-Континенталь", девятицилиндровая звезда воздушного охлаждения; трансмиссия механическая; подвеска пружинная, блокированная; гусеница с резинометаллическим шарниром, обрезиненная.

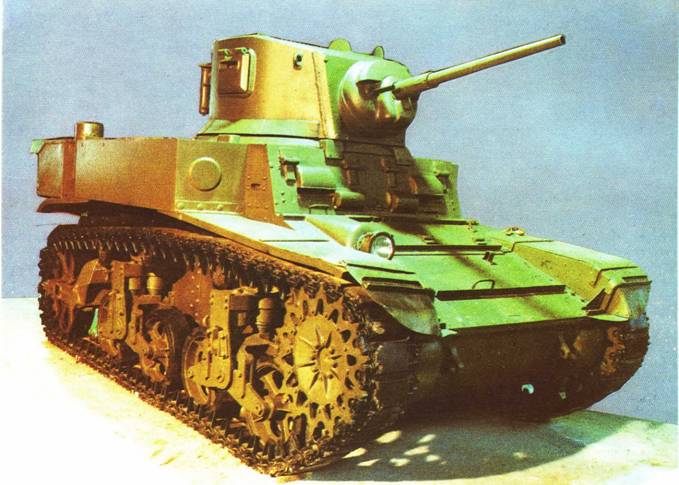

АМЕРИКАНСКИЙ
Разработан в 1939 году. Выпускался серийно с 1940 г. Состоял на вооружении армии США, поставлялся в СССР. Использовался в боях второй мировой войны.
Масса, т. 12,7
Численность экипажа, чел 4
Габаритные размеры (длина х ширина х высота), мм .. 4445x2465x2490
Вооружение
пушка, шт. 1
калибр, мм. .. 37
боекомплект, выстрелов 103
пулемет, шт.. 5
калибр, мм .. . 7,62
боекомплект, патронов .. . 14000
Броневая защита, мм
лоб корпуса .. .. 38
башни.. 45
Мощность двигателя, л.с 250
Скорость максимальная, км/ч.48
Запас хода по шоссе, км.. 130
Глубина водных преград , преодолеваемых вброд, м 0,8
База – оригинальная.
Общая компоновка – трансмиссия размещена в носовой части корпуса, силовая установка – в кормовой.
Вооружение – пушка и спаренный пулемет оснащены телескопическим прицелом; два пулемета размещены в боковых нишах корпуса; механизмы наводки пушки механические. Защита – корпус и башня изготовлены из брони высокой и низкой твердости, крыша и днище – из неброневой стали; установлена ручная противопожарная система.
Шасси – двигатель – семицилиндровая звезда воздушного охлаждения; трансмиссия – механическая коробка передач соединена с двигателем карданным валом; механизм поворота – двойной дифференциал; подвеска пружинная, блокированная; направляющее колесо подрессоренное; установлены радиостанция и танковое переговорное устройство.

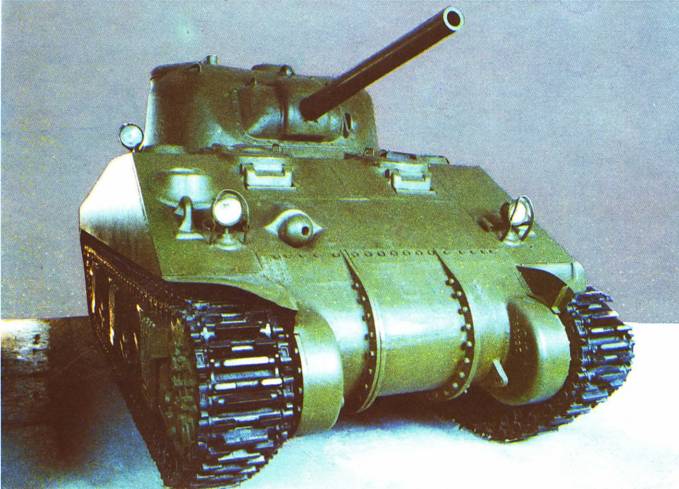

АМЕРИКАНСКИЙ СРЕДНИЙ ТАНК М 4А4 "ШЕРМАН"
Разработан в 1941 году. Выпускался серийно с 1942 г. Состоял на вооружении армий США и Великобритании, поставлялся в СССР; после 1945 года состоял на вооружении армий многих государств Западной Европы и Азии. Использовался в боях второй мировой войны.
Масса, т. 32
Численность экипажа, чел 5
Габаритные размеры (длина х ширина х высота), мм 6120x2640x2880
Вооружение
пушка, шт. 1
калибр, мм.. .. 76
боекомплект, выстрелов .. 71
пулемет, шт. 2
калибр, мм .. . 7,62
боекомплект, патронов .. 6200
Броневая защита, мм
лоб корпуса .. 50
башни . 76
Мощность двигателя, л.с .. 550 (110 х 5)
Скорость максимальная, км/ч 40
Запас хода по шоссе, км.. 190
Глубина водных преград, преодолеваемых вброд, м 0,8
База – оригинальная, единая для всех модификаций танков серии "Шерман". Общая компоновка – силовая установка размещена в кормовой части корпуса,

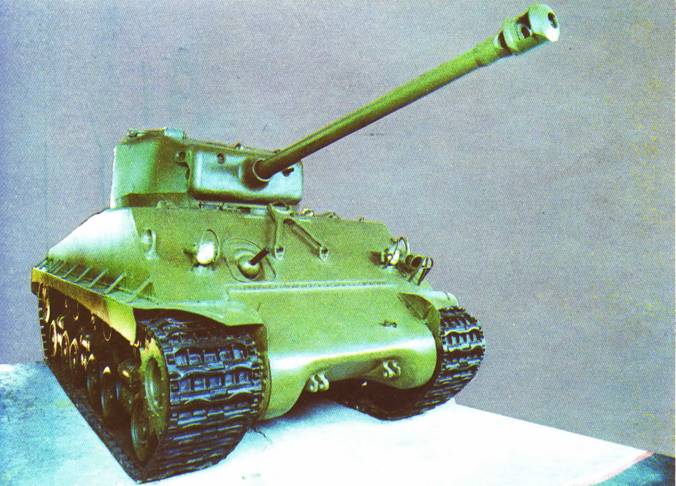

АМЕРИКАНСКИЙ СРЕДНИЙ ТАНК М4А2 "ШЕРМАН"
Разработан в 1944 году. Выпускался серийно с 1944 г. Состоял на вооружении армии США, поставлялся в СССР; после 1945 года состоял на вооружении армий НАТО. Использовался в боях второй мировой войны.
Масса, т.. 36
Численность экипажа, чел 5
Габаритные размеры (длина х ширина х высота), мм 7350x2865x3140
Вооружение
пушка, шт 1
калибр, мм. . 76
боекомплект, выстрелов 98
пулемет, шт.. 2
калибр, мм 7,62
боекомплект, патронов .. 7500
пулемет, шт.. 1
калибр, мм 12,7
боекомплект, патронов 300
Броневая защита, мм
лоб корпуса .. .. 63
башни.. 100
Мощность двигателя, л.с . 420 (2 х 210)
Скорость максимальная, км/ч. 45
Запас хода по шоссе, км .. 180
Глубина водных преград, преодолеваемых вброд, м 0,9
База – единая для всех модификаций танков серии "Шерман". Общая компоновка – оригинальная, силовая установка размещена сзади, трансмиссия – спереди, соединены карданным валом. Вооружение – пушка оснащена стабилизирующим устройством в вертикальной плоскости; механизм поворота башни электрогидравлический, дублирован механическим механизмом; подъемный механизм пушки механический; выстрелы унитарные. Защита – корпус сварной; лобовой лист установлен с наклоном; бортвые листы вертикальные; башня литая. Шасси – силовая установка состоит из двух двухтактных спаренных дизелей; трансмиссия механическая; подвеска блокированная, пружинная; применены сдвоенные опорные катки; гусеницы с резинометаллическим шарниром параллельного типа.
АМЕРИКАНСКИЙ ЛЕГКИЙ ТАНК М 5А1 "СТЮАРТ"
Разработан в 1941 году. Выпускался серийно с 1942 г. Состоял на вооружении армии США, поставлялся в СССР. Использовался в боях второй мировой войны.
Масса, т.. 14,5
