лоб корпуса .. 127
башни.. 152
Мощность двигателя, л.с 720
Скорость максимальная, км/ч. 34
Запас хода по шоссе, км.. 185
Преодоление водных преград .. на плаву (с использованием плавсредств)

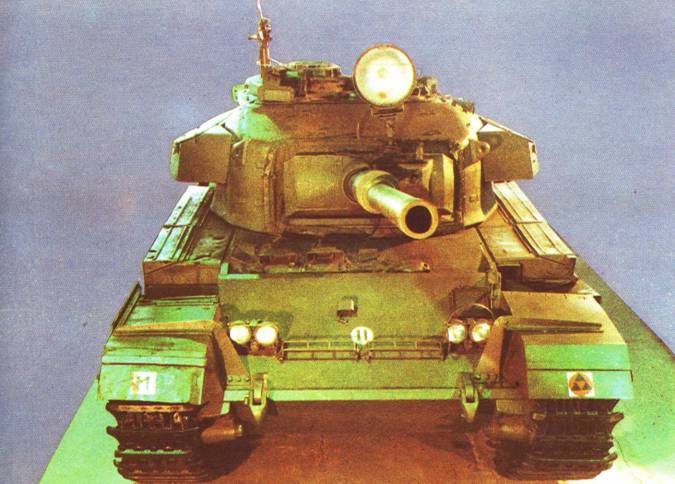

База – единая для всех мадификаций танков серии "Центурион "; вместо карбюраторного двигателя установлен дизельный.
Общая компоновка – классическая.
Вооружение – пушка с теплозащитным кожухом; оптический дальномер; усовершенствованная командирская башенка; пристрелочный пулемет. Защита – аналогична танку "Центурион" Мк 10.
Шасси – двигатель 12-цилиндровый, четырехтактный дизель; имеется

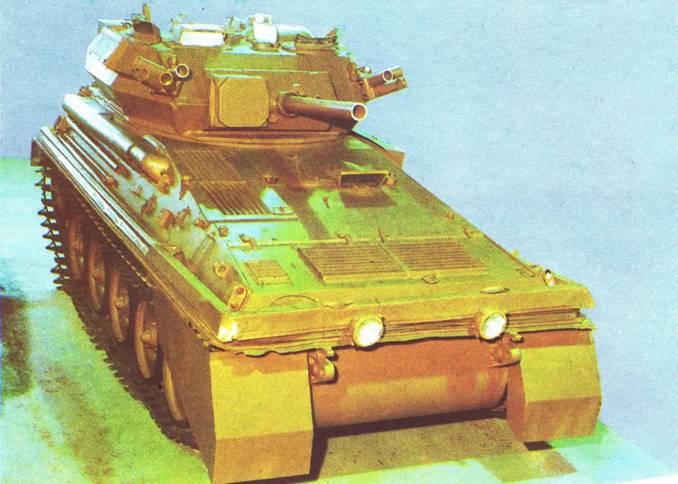

АНГЛИЙСКИЙ ЛЕГКИЙ ТАНК "СКОРПИОН" Fv. 101
Разработан в 1967 году фирмой "Элвис". Выпускается серийно с 1970 г. Состоит на вооружении армий Великобритании, Омана, Бельгии, Израиля, Новой Зеландии, Малайзии, Ирландии. Использовался в боях арабо-израильской войны.
Масса, т. 7,94
Численность экипажа, чел 3
Габаритные размеры (длина х ширина х высота), мм . 4780x2235x2100
Вооружение
пушка, шт.. 1
калибр, мм. 76,2
боекомплект, выстрелов .. 45
пулемет, шт. 1
калибр, мм. 7,62
боекомплект, патронов .. . 3000
Броневая защита противопульная
Мощность двигателя, л.с 195
Скорость максимальная, км/ч 87
Запас хода по шоссе, км.. 644
Скорость преодоления водных преград на плаву за счет перематывания гусениц (плавсредства каркасного типа), км/ч . 6,5
База – оригинальная. Общая компоновка – боевое отделение смещено к корме; двигатель и трансмиссия расположены в передней части корпуса справа.
Вооружение – механизм поворота башни и подъемный механизм пушки с ручным приводом; у наводчика имеется ночной бесподсветочный прицел; выстрелы бронебойно-фугасными и кумулятивными снарядами; пушка нарезная; имеются дымовые мортиры. Защита – корпус и башня из алюминиевого сплава. Шасси – двигатель четырехтактный, карбюраторный, шестицилиндровый, рядный, жидкостного охлаждения; трансмиссия механическая; приводы управления гидравлические; механизм поворота дифференциальный, с дисковыми тормозами; подвеска индивидуальная, торсионная; гусеницы с резинометаллическим шарниром.

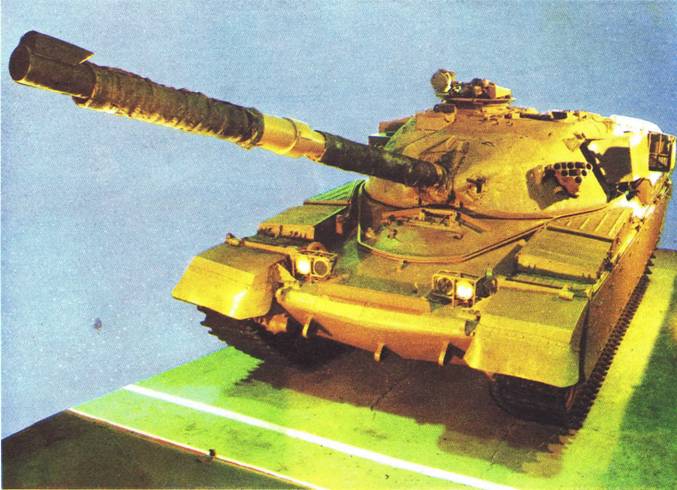

АНГЛИЙСКИЙ ОСНОВНОЙ ТАНК – ЧИФТЕН" Mk V
Разработан в 1970 году фирмой "Виккерс". Выпускается серийно с 1973 г. Состоит на вооружении армий Великобритании, Ирана, Кувейта,
Масса, т 54,8
Численность экипажа, чел 4
Габаритные размеры (длина х ширина х высота), мм .. 10800x3500x2750
Вооружение
пушка нарезная, шт 1
калибр, мм. . 120
боекомплект, выстрелов 64
пулемет, шт.. 2
калибр, мм. 7,62
боекомплект, патронов .. . 6000
пулемет, шт.. 1
калибр, мм 12,7
дымовая мортира, шт 12
калибр, мм . .. 66
боекомплект, гранат. 36
Броневая защита, мм лоб корпуса 120
башни.. 150
Мощность двигателя, л.с 810
Скорость максимальная, км/ч. 48
Запас хода по шоссе, км.. 300
Глубина водных преград, преодолеваемых вброд , м 2
База – оригинальная, единая для всех модификаций танков серии "Чифтен". Общая компоновка – классическая. Вооружение – пушка нарезная, стабилизирована в двух плоскостях, система управления огнем – электронный баллистический вычислитель и лазерный дальномер. Защита – наклон лобовых броневых листов до 70°; установлена система защиты от ядерного оружия. Шасси – двигатель шестицилиндровый, двухтактный, многотопливный дизель с вертикальным расположением цилиндров, с турбонаддувом; трансмиссия механическая, двухпогочная; подвеска блокированная, пружинная.
АМЕРИКАНСКИЙ СРЕДНИЙ ТАНК М3 "Генерал Ли"
Разработан в 1938 году. Выпускался серийно с 1939 г. Состоял на вооружении армии США, поставлялся в СССР. Использовался в боях второй мировой войны, в региональных конфликтах.
масса, т . . 27,5
Численность экипажа, чел 7
Габаритные размеры (длина х ширина х высота), мм . 5700x2650x3095
Вооружение
пушка, шт.. 1
калибр, мм.. 75
боекомплект, выстрелов .. 50
пушка, шт.. 1
калибр, мм.. 37
боекомплект, выстрелов .. 175
пулемет, шт 4
калибр, мм 7,62
боекомплект, патронов .. 9200
Броневая защита, мм
лоб корпуса и башни . 57
Мощность двигателя, л.с 400
Скорость максимальная, км/ч 31
Запас хода по шоссе, км.. 227
Глубина водных преград , преодолеваемых вброд, м 0,8
База – оригинальная. Общая компоновка – двигатель размещен в кормовой части корпуса, а силовая передача – в носовой, соединены они карданным валом; боевое отделение размещено в средней части корпуса. Вооружение – размещено в три яруса; механизмы поворота башни с гидроприводом, механизмы наведения по вертикали с ручным приводом; прицелы перископические; приборы наблюдения призменные, имеются смотровые щели. Защита – носовая часть, спонсон и башня литые, остальные детали из катацой брони; соединены болтами и заклепками.
