дальность полета: на высоте 6000 м 55 км
на высоте 10 000 м 40 км
Продолжительность полета:
на высоте 6000 м 4,13 мин
на высоте 9000 м 3,15 мин
Вооружение 24 73-мм ракеты «Шторм»
или 33 55-мм R4M; или две 30-мм пушки МК. 108 с 30 снарядами на ствол

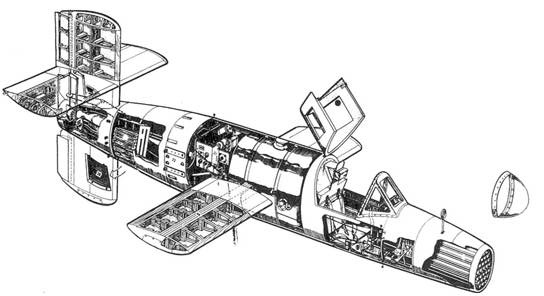

Эксплуатация. Для запуска самолет Ва.349 устанавливался на вертикальных направляющих длиной 25 м. Законцовки крыла и нижней части киля были усилены для движения по направляющим. Направляющие могли отклоняться в горизонтальное положение для заправки самолета. Тяга маршевого двигателя была меньше нужной для обеспечения вертикального взлета, поэтому предусматривалось использование
В 1,5 – 3 км от цели летчик должен был отключить автопилот, сбросить носовой обтекатель, сблизиться с целью и пустить все ракеты одним залпом. Так как задачей летчика было только направить самолет на цель, планировалось использовать летчиков без особой специальной подготовки – только инструктаж на земле. После выполнения атаки летчик отстегивал ремни, отсоединял штурвал и сбрасывал носовую часть фюзеляжа. Она отбрасывалась вместе с лобовым остеклением, передней перегородкой и приборной доской. Одновременно открывался парашют хвостовой части фюзеляжа. Последующее торможение откидывало летчика вперед от самолета, после чего он открывал свой парашют.
Дорнье Do. 31
Экспериментальный военно- транспортный СВВП
В I960 г. фирмой «Дорнье» по заказу министерства обороны ФРГ в условиях строгой секретности была начата разработка проекта тактического военно-транспортного вертикально взлетающего самолета Do.31 с комбинированной силовой установкой из подъемно- маршевых и подъемных двигателей. Проектирование самолета осуществлялось фирмой «Дорнье» совместно с фирмами «Гамбургер Флюгцойгбау», «Везер» и «Фокке-Вульф», которые в 1963 г. объединились в единую авиационную фирму под названием WFV. Проект самолета Do.31 являлся частью программы ФРГ по разработке транспортных вертикально взлетающих самолетов, в которой были учтены и переработаны ТТТ NATO MBR-4 к военно- транспортному СВВП.
В 1963 г. при поддержке министерств обороны ФРГ и Великобритании был заключен договор сроком на два года об участии в проектировании самолета английской фирмы «Хоукер Сиддли», имеющей большой опыт разработки СВВП «Харриер», однако по истечении срока действия договора, в 1965 г., он не был возобновлен из-за того, что фирма «Хоукер Сиддли» начала разрабатывать собственные проекты. В связи с этим фирма «Дорнье» пыталась привлечь к работе по проектированию и постройке самолета Do.31 американские фирмы, а затем договорилась о совместных исследованиях с NASA.
Для определения оптимальной схемы вертикально взлетающего транспортного самолета фирмой «Дорнье» было проведено сравнение вертикально взлетающих аппаратов трех типов: самолета с подъемно-маршевыми ТРДД, самолета с поворотными винтами и вертолета. В качестве исходного задания была принята перевозка платной нагрузки 3 т на расстояние 500 км и воз- | вращение на базу. Исследования показали, что вертикально взлетающий самолет с подъемно-маршевыми ТРДД обладает рядом преимуществ в сравнении с двумя другими типами аппаратов. Фирмой «Дорнье» были проделаны также расчеты по выбору оптимальной схемы силовой установки.
Проектированию самолета Do. 31 предшествовали обширные испытания моделей, которые проводились в ФРГ – в Штуттгарте и Гет- тингене и в США – в NASA. Первые модели самолета не имели гондол с подъемными ТРД, так как предполагалось, что силовая установка самолета будет состоять лишь из двух подъемно- маршевых ТРДД Бристоль
В результате этих исследований был разработан окончательный вариант самолета Do.31 с комбинированной силовой установкой из подъемно-маршевых и подъемных двигателей. Для исследования устойчивости и управляемости самолета с комбинированной силовой установкой на режиме ви- сения фирмой «Дорнье» был создан экспериментальный летающий стенд ферменной конструкции крестообразной формы в плане. Силовая установка стенда состояла из четырех ТРД Роллс-Ройс RB.108, установленных вертикально на поперечной ферме. Внутренняя пара ТРД была установлена неподвижно, развивая тягу по 1000 кг каждый. Внешняя пара могла дифференциально отклоняться на угол ±6° относительно поперечной оси, обеспечивая путевое управление. Внешние ТРД создавали тягу по 730 кг, остающийся запас тяги использовался для поперечного управления стендом. Продольное управление стендом осуществлялось с помощью струйной системы, а поперечное управление – дифференциальным изменением тяги внешних ТРД.
Летающий стенд фирмы «Дорнье»
Стенд имел габариты самолета Do.31 и взлетную массу 2800 кг. При испытаниях двигатели развивали суммарную тягу 3000 кгс, что обеспечивало тяговооруженность 1,07. К концу 1965 г. на стенде было совершено 247 полетов. Исследования системы управления и стабилизации проводились на другом стенде, установленном на шарнирной опоре, допускающей угловые перемещения относительно трех осей.
Для испытаний конструкции, проверки надежности систем самолета и отработки техники его пилотирования был разработан экспериментальный самолет, получивший обозначение Do.31E. Министерством обороны ФРГ было заказано три самолета, два из которых были предназначены для летных испытаний, а третий – для статических испытаний.
В ноябре 1965 г. была завершена постройка первого экспериментального самолета D0.31E1, который совершил первый полет 10 февраля 1967 г. с обычным взлетом и посадкой, так как подъемные ТРД на самолет не были установлены. Второй экспериментальный самолет Do.31E2 использовался для наземных испытаний, а третий экспериментальный самолет Do.31E3, имевший полный комплект двигателей, совершил первый полет с вертикальным взлетом 14 июля 1967 г., и полный переход от вертикального взлета к горизонтальному полету с последующей вертигальной посадкой 16 и 21 декабря 1967 г.
Экспериментальный самолет несколько отличался от разработанного варианта самолета, имея крыло меньшего, чем у серийного варианта удд инения› фюзеляж круглого поперечного сечения и стабилизатор, расположенный на середине киля.
В 1968 г. третий экспериментальный СВВП Do.31E3 впервые демонстрировался на международной авиационной выставке в Ганновере, где привлек внимание американских и английских фирм, заинтересовавшихся возможностями его военного и гражданского применения. Интерес к СВВП Do.31 проявила и NASA, оказав финансовую помощь в проведении летных испытаний для исследования оптимальных траекторий захода на посадку СВВП.
