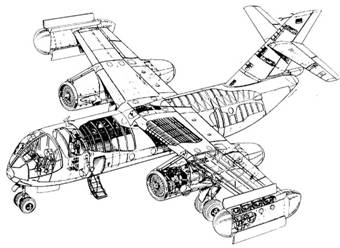

подъемно-маршевые 2 ТРДД
Бристоль Сиддли BS.53 «Пегас» 5-2
взлетная тяга 2x7000 кгс
подъемные 8 ТРД Роллс-Ройс RB. 162-4
взлетная тяга 8x2000 кгс
суммарная тяга при вертикальном взлете 30 000 кгс
Массы и нагрузки:
расчетная взлетная
при вертикальном взлете 22 500 кг максимальная взлетная
при взлете с разбегом 27 500 кг
платная нагрузка 3000 – 5000 кг удельная нагрузка на крыло при
максимальном взлетном весе 483 кгс/м 2тяговооруженность при вертикальном взлете 1,33
Летные данные:
крейсерская скорость на высоте 6000 м 650 км/ч
скороподъемность у земли 19,2 м/с
практический потолок 10 500 м
Эитвиклюнгсрииг Зюд, VJ-101C
Экспериментальный
Сверхзвуковой СВВП VJ-101C разрабатывался объединением западногерманских фирм под названием «Энтвиклюнгсринг Зюд», в которое входили фирмы «Бельков», «Хейнкель» и «Мессершмитт» и которое было организовано в 1959 г. для совместных работ над проектами истреби- телей-бомбардировщиков и перехватчиков. Объединение не имело собственных финансовых средств и его деятельность субсидировалась правительством ФРГ.
СВВП VJ-101C был спроектирован в соответствии с требованиями ВВС ФРГ к сверхзвуковому истребителю-бомбардировщику и перехватчику, способному совершать вертикальный взлет и посадку. Была поставлена задача создать для ВВС ФРГ вертикально взлетающий истребитель с максимальной скоростью полета, соответствующей числу М = 2. Для СВВП была выбрана комбинированная силовая установка, состоящая из подъемно-маршевых двигателей в поворотных гондолах на концах крыла и подъемных ТРД в фюзеляже, которая рассматривалась более перспективной и более экономичной, чем силовая установка с одним подъемно-маршевым двигателем, как на английском СВВП «Харриер», или комбинированная силовая установка с отдельными подъемными и маршевым двигателям, как на французском СВВП «Мираж» V. Программой разработки предусматривались постройка и испытания двух экспериментальных самолетов, имеющих обозначения VJ-101C-X1 и VJ-101C-X2. Развитию самолета VJ-101C придавалось большое политическое значение, так как он тогда был единственным самолетом ФРГ с вертикальным взлетом и посадкой, доведенным до стадии летных испытаний. В поставках оборудования для СВВП VJ-101C принимали участие 115 иностранных фирм Великобритании, США и Франции.

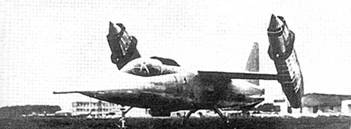

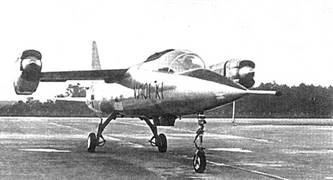

Экспериментальный сверхзвуковой вертикально взлетающий ис- требитель-бомбарди- ровщик Энтвиклюнгсринг Зюд VJ-101C

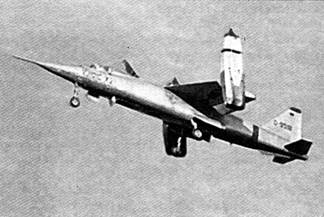

Летные испытания СВВП VJ-101C
Параллельно с проектированием и постройкой первых двух экспериментальных СВВП проводились стендовые испытания системы управления на вертикальных режимах работы путем дифференциального изменения тяги двигателей. Была сконструирована простейшая установка, состоящая из консольной балки на шарнирной опоре. На конце балки было сиденье оператора, за которым был установлен вертикально ТРД Роллс-Ройс RB.108.
Позже был построен летающий стенд, на котором установили вертикально три ТРД Роллс-Ройс RB.108, схема их размещения была аналогична размещению двигателей на самолете. Стенд был оснащен шасси. Первоначально летающий стенд испытывался на шарнирной опоре, с помощью которой можно было имитировать перемещение самолета относительно трех осей и по вертикали (в пределах 2 м). Первый свободный полет стенда состоялся в марте 1962 г. Взлет производился с бетонированной площадки. На летающем стенде было выполнено более 70 полетов в различных условиях.
Первый экспериментальный самолет VJ-101C-X1 предназначался для исследования возможностей обеспечения вертикального взлета с использованием поворотных двигателей. Он совершил первый полет на режиме висения 10 апреля 1963 г., обычный взлет с разбегом 31 августа 1963 г., а полный
В последующих летных испытаниях в июле 1964 г. достигалась скорость полета, превосходящая М = 1. Во время 132-го полета, 14 сентября 1964 г., при взлете с разбегом самолет потерял управляемость на высоте 10 м и упал, летчик успел катапультироваться над землей, но получил тяжелые повреждения. Самолет разбился и сгорел. Авария была вызвана отказом системы автостабилизации.
Модель истребителя VJ-101AG с поворотными ТРД
Второй самолет VJ-101C-X2 был рассчитан на максимальную скорость, соответствующую числу М= 1,1-1,2 и имел такие же двигатели, как на самолете XI, но с форсажными камерами. Он совершил первый полет 12 июня 1965 г. и успешно проходил летные испытания, а затем был модернизирован. Для самолета Х2 была разработана новая система управления с тройным резервированием, с которой в феврале 1968 г. были возобновлены летные испытания самолета, однако вскоре испытания были прерваны из- за прекращения разработки программы, которую было сочтено нецелесообразным продолжать, так как к тому времени основное внимание было сосредоточено на считавшейся более перспективной программе СВВП VAK-191B. С 1963 г. на разработку двух самолетов VJ-101C-X1 и Х2 было затрачено 31,25 млн. долл. и на разработку силовой установки – 30 млн. долл.
Модель истребителя VJ-101D с комбинированной силовой установкой из подъемных ТРД и подъемно-маршевых ТРДД
Пытаясь спасти программу истребителя VJ-101, объединение «Энтвиклюнгсринг Зюд» разработало ряд новых проектов боевых СВВП с комбинированной силовой установкой. Развитием СВВП VJ-101 был оригинальный проект истребителя VJ-101AG по схеме «утка» с тандемным крылом, в котором силовая установка состояла из шести ТРД, установленных в поворотных гондолах: по две на концах тонкого прямого крыла и по одному – на концах переднего оперения. Этот проект разрабатывался совместно с фирмой «Хейнкель», где он получил обозначение Не.231. В другом проекте, получившем обозначение VJ- 101В, предполагалось использовать комбинированную силовую установку без поворотных гондол, состоящую из двух подъемных ТРД и четырех подъемно-маршевых, расположенных в фюзеляже.
Более проработанным был проект истребителя VJ-101D, разрабатывавшийся в соответствии с требованиями ВВС ФРГ к истребителю для замены истребителя Локхид F-4. Силовая установка должна была состоять из пяти подъемных ТРД Роллс-Ройс RB.162-31, установленных в фюзеляже в вертикальном положении в один ряд за кабиной летчика, и двух подъемно-маршевых ТРДД, Роллс-Ройс RB.153-61, установленных рядом в горизонтальном положении в хвостовой части фюзеляжа. ТРДД предполагалось снабдить устройством для отклонения вниз потока газов, что позволяло создавать вертикальную и горизонтальную тягу. Были заказаны два экспериментальных самолета VJ-101D и изготовлен ряд моделей и даже макет самолета, однако в 1964 г. разработка была прекращена, причем предполагалось в дальнейшем использовать силовую установку СВВП VJ-101D в проекте нового истребителя EWR 360 с крылом изменяемой геометрии.
СВВП VJ-101C представляет собой моноплан с высокорасположенным стреловидным крылом, комбинированной силовой установкой из подъемных и по воротных ТРД и трехопорным шасси.
Фюзеляж полумоноко- ковой конструкции из алюминиевых сплавов; в местах установки двигателей применены сталь и титан. В носовой части фюзеляжа расположена одноместная кабина летчика со стандартным оборудованием и катапультным креслом Мартин- Бейкер MkGA7. Кабина герметизирована. В носовой части размещалось испытательное телеметрическое оборудование, на серийных самолетах в этом месте предусматривалось размещение радиолокационного оборудования.
