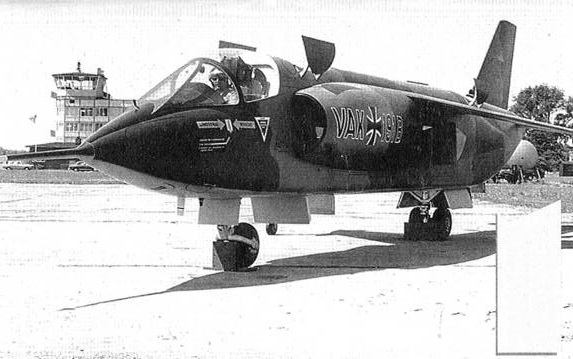

Опытный вертикально взлетающий истребитель-разведчик VFW- Фоккер VAK-191BMk.1
Первоначально совместное соглашение ФРГ и Италии предусматривало разработку, постройку и испытания трех опытных одноместных самолетов в Бремене и трех двухместных самолетов в Турине. Было решено, что из необходимых для разработки 227 млн. марок ФРГ предоставит 60%, а Италия – 40%. Однако в 1968 г. правительство Италии о тказалось от разработки, но фирма «Фиат» осталась в качестве субконтрактанта.
«VFW» взяла на себя изготовление средней части фюзеляжа и центроплана крыла, а фирма «Фиат» стала ответственной за изготовление передней и хвостовой частей фюзеляжа, крыльев и оперения. Правительство ФРГ, являясь основным заказчиком, назначило в декабре 1965 г. двигателестрои- тельную фирму «MTU» руководить совместно с английской фирмой «Роллс- Ройс» разработкой подъем- но-маршевого двигателя RB.193.
Для оценки характеристик силовой установки и систем самолета VAK-191 фирмой «VFW» в 1965 г. был построен летающий стенд SC. 1262, на котором были установлены пять подъемных ТРД Роллс-Ройс RB.108 и струйная система управления, в которую подавался сжатый воздух от компрессоров ТРД. Стенд проходил более года испытания на привязи и в свободном полете.
Первый опытный самолет VAK-191B VI был вывезен из сборочного цеха завода фирмы «VFW» в Бремене 24 апреля 1970 г., однако первый полет его состоялся лишь 10 сентября 1971 г. после продолжительных наземных испытаний и испытаний на режиме висения на привязи. Самолет совершил вертикальный взлет и летал на режиме висения на высоте нескольких метров, затем перешел к горизонтальному полету, сделал круг над аэродромом и совершил вертикальную посадку. Второй самолет VAK-191B V2 совершил первый йолет 2 октября 1971 г. В начале 1972 г. была закончена постройка третьего самолета для летных испытаний VAK-191B V3, а затем еще был построен самолет для статических испытаний.
Яетающий стенд SG.1262 для исследований силовой установки и системы управления СВВП VAK-191В
Программа летных испытаний трех самолетов состояла их трех этапов. На первом этапе исследовались характеристики самолетов на вертикальных режимах полетов. Второй этап предусматривал испытания самолетов на режимах перехода и крейсерского полета и определение огибающей летных характеристик. Испытания самолетов на переходных режимах начались с задержкой в феврале 1972 г.
в связи с большим числом неполадок, особенно в гидравлической системе. В ходе летных испытаний были достигнуты максимальная скорость 445 км/ч, в полете на режиме висения достигались углы крена и тангажа до 16°. На трех самолетах было произведено около 50 полетов. На 1973 г. было запланировано начало испытаний по третьему этапу, связанному с использованием СВВП VAK-191B для разработки оборудования по программе перспективного истребителя-бомбардировщика MRCA 75, по которой был создан самолет «Торнадо». Однако с января 1973 г. министерство обороны ФРГ предложило фирме «VFW- Фоккер» прекратить все работы по СВВП VAK-191B.
Затраты на разработку, постройку и доводку всех трех самолетов до испытаний на режимах висения оценивались фирмой «VFW-Фоккер» в 1972 г. в 250 млн. марок. Разработка силовой установки потребовала еще 200 млн. марок, большая часть которых была израсходована на подъемно-маршевый двигатель Роллс-Ройс – MTU RB.193, т.е. общие расходы превысили 450 млн. марок.
В связи с тем, что опытный самолет VAK-191B Mk.I не отвечал требованиям MBR-3, фирмой «VFW-Фоккер» в 1972-1975 гг. были разработаны два усовершенствованных варианта самолета VAK-191B Мк.2 и Мк.3.
Самолет VAK-191B Мк.2 должен был
Летные испытания двух опытных СВВП VAK- 191В Мк.1
Третий вариант – VAK- 191В Мк.З должен был отличаться от варианта Мк.2 установкой новых подъемных двигателей Роллс-Ройс – Аллисон J99 тягой по 3180 – 3630 кгс, которые разрабатывались совместно Великобританией и США. Запас топлива во внутренних баках увеличивался на 20%. Конструкция шасси должна была обеспечить посадку с вертикальной скоростью 5,5 м/с. Струйную систему управления предлагалось модифицировать, чтобы продольное управление осуществлялось модуляцией тяги подъемных двигателей. Под крылом возможна подвеска УР класса «воздух-земля» «Корморан». Взлетная масса этого самолета будет значительно увеличена по сравнению с самолетом VAK-191B Mk.I. Флот США рассматривал возможность использования самолета VAK-191B Мк.З в качестве истребителя и разведчика для проектируемых кораблей контроля морей SCS (Sea Control Ship).
В 1972 г. фирма «VFW», объединившаяся с голландской фирмой «Фоккер», чтобы спасти программу СВВП VAK-191B, предложила передать флоту США два опытных СВВП для оценочных испытаний их пригодности как палубных самолетов. По совместной программе фирмы «VFW-Фоккер» и флота США в 1974-1975 гг. на двух СВВП VAK-191B было совершено 60 полетов, в которых участвовали летчики фирмы и флота США, с воспроизведением различных режимов полета, оценивалось воздействие струй на конструкцию СВВП и палубы. Все летные испытания по программе СВВП VAK-191B проходили успешно и без летных происшествий, тем не менее продолжение разработки было сочтено нецелесообразным.

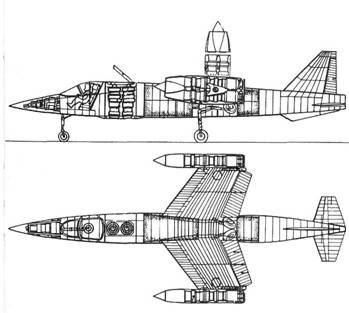

Самолет представляет собой моноплан с высокорасположенным стреловидным крылом и стреловидным оперением, снабжен одним подъемно-маршевым ТРДД идвумя подъемными ТРД и че- тырехопорным шасси.
Фюзеляж цельнометаллический типа полумонокок. Основная конструкция планера выполнена из высо копрочных и коррозионно- стойких алюминиевых сплавов; в зонах, подвергающихся нагреву, применяются титановые сплавы. Конструкция створок, изменяющих направление вектора тяги подъемных ТРД, выполнена из жаропрочной стали. В носовой части фюзеляжа расположена одноместная кабина летчика. Катапультное кресло Мартин Бейкер Мк.9 обеспечивает покидание самолета в полете на режиме висения у земли. За кабиной летчика установлен передний подъемный двигатель; за ним размещены топливные баки первой группы, через которые проходит канал воздухозаборников подъемно-маршевого двигателя. В центральной части фюзеляжа установлен подъемно-маршевый двигатель и размещается отсек, в котором может быть установлено разведывательное оборудование, пушки, убирающиеся направляющие с НАР, дополнительные топливные баки или УР. В хвостовой части фюзеляжа расположены топливные баки второй группы, задний подъемный двигатель и отсек оборудования.
