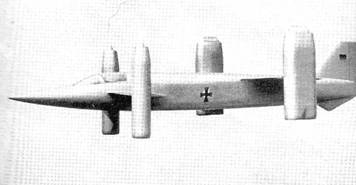

Схема СВВП VJ-101C-X1
Крыло самолета стреловидное, малого удлинения, разрезное. Угол стреловидности по 1/4 хорд 27°. Конструкция крыла многолон- жеронная. Крыло снабжено закрылками и элеронами.
Оперение обычной схемы, состоит из стабилизатора и киля с рулем направления. Имеется подфюзеляжный киль.
Шасси трехопорное с носовой опорой, убирающееся в фюзеляж, на каждой
Силовая установка состоит из шести ТРД Роллс- Ройс RB.145 взлетной тягой по 1250 кгс, разработанных на базе ТРД RB.108 фирмой «Роллс-Ройс» в сотрудничестве с западногерманской фирмой «Ман-Турбомоторен». Два ТРД, установленные вертикально в средней части фюзеляжа непосредственно за кабиной перед центром тяжести самолета, предназначены для создания вертикальной тяги; двигатели, установленные в поворачивающихся гондолах на концах крыла (по два в каждой), создают вертикальную и горизонтальную тягу. Диапазон углов поворота гондол двигателей 0 – 90°. На втором самолете VJ-101C-X2 были установлены ТРД RB.145 с форсажными камерами и взлетной тягой по 1650 кгс. Двигатели, расположенные в фюзеляже, имеют щелевые воздухозаборники, закрывающиеся в крейсерском полете створками.
При проектировании силовой установки большое внимание уделялось разработке конструкции гондол, и особенно их системе поворота, а также конструкции воздухозаборников. Конструкция гондол должна удовлетворять требованиям сверхзвукового полета и обеспечивать максимальный расход воздуха через воздухозаборники на режиме висения. После длительных исследований была принята схема гондолы с подвижной носовой частью, которая вместе с носовым конусом может перемещаться вперед; при этом в максимальном сечении гондолы образуется увеличивающая площадь потоков воздуха к двигателям кольцевая щель, обеспечивающая поступление необходимого количества воздуха. Двигатели располагаются один над другим. Между двигателями жестко закреплен полый вал, при вращении которого с помощью гидропривода гондола поворачивается на требуемый угол. Тяги управления двигателями, проводка топливной и гидравлической систем размещены внутри полого вала. Для поворота гондол применены два силовых цилиндра, приводимых от дублированных гидросистем.
При вертикальном взлете гондолы устанавливаются в вертикальное положение, и все шесть двигателей создают вертикальную тягу. Одновременно с постепенным отклонением гондол в горизонтальное положение тяга подъемных двигателей в фюзеляже уменьшается по мере увеличения горизонтальной скорости постепенно, а после достижения скорости, при которой вес самолета воспринимается крылом, двигатели выключаются. При переходе к вертикальному режиму при посадке процесс работы двигателей повторяется в обратном порядке. При скорости 400 км/ч поднимается створка воздухозаборника сверху фюзеляжа и включаются подъемные ТРД, при скорости 305 км/ч гондолы поворачиваются на 45° и полностью на 90° при скорости 93 км/ч.

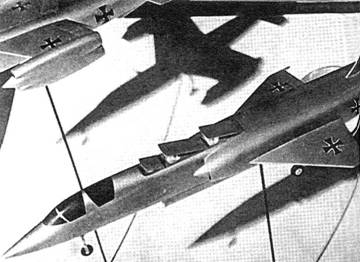

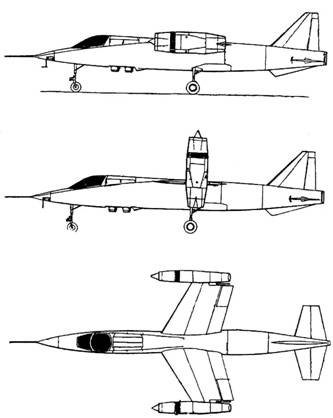

Компоновочная схема СВВП Энтвиклюнгсринг Зюд VJ-101C-X2
При взлете самолета с малым разбегом гондолы в начале разбега находятся в горизонтальном положении, затем поворачиваются, при этом создается вертикальная составляющая тяги, которая складывается с вертикальной тягой двигателей в фюзеляже. На форсированном режиме самолет мог взлетать с нагрузкой до 2000 кг.
По мнению конструкторов, такая система обеспечения вертикального взлета имеет следующие преимущества перед системой с отклонением реактивных сопел, как на СВВП «Харриер»: возможность использования форсажных камер, предназначенных для сверхзвукового полета, на режиме вертикального взлета; экономия веса; исключение потерь тяги, связанных с подводом струи газов к соплам; простота управления самолетом; более простая схема переходного режима. Кроме того, отсутствие маршевых двигателей в фюзеляже и соответствующих им систем облегчает проблему размещения топлива.
Топливо на самолете размещено в фюзеляже в двух баках, примыкающих к отсеку двигателей. Отмечалось, что большой запас топлива будет обеспечивать самолету большую дальность по сравнению с вертикально
Система управления, разработанная фирмой «Даути Ротол», включает обычные аэродинамические поверхности управления, используемые в горизонтальном полете, и систему дифференциального изменения тяги двигателей на вертикальных и переходных режимах полета. При вертикальном положении гондол и работе всех двигателей вертикальное перемещение самолета регулируется с помощью обычного рычага управления двигателями. Изменение тяги для продольного и поперечного управления достигается перемещением ручки управления. Продольное управление осуществляется дифференциальным изменением тяги двигателей, установленных в фюзеляже и на концах крыла, поперечное управление – дифференциальным изменением тяги правой и левой пар двигателей, установленных на концах крыла, путевое управление – дифференциальным отклонением (на небольшой угол) правой и левой пар двигателей на концах крыла.
Управление изменением тяги при продольном и поперечном управлении связано с отклонением аэродинамических рулей. При повороте гондол в горизонтальное положение с увеличением горизонтальной скорости управление изменением тяги двигателей плавно переходит на систему управления аэродинамическими поверхностями.
Оборудование. Самолет оснащен автоматической трехканальной системой, обеспечивающей стабилизацию при вертикальном взлете, переходном режиме и в горизонтальном полете. В носовой части установлена штанга для размещения ПВД и датчиков.
Размеры:
размах крыла 6,61м
расстояние между осями гондол (6 м
длина фюзеляжа 15,7 м
высота самолета 4,13 м
Двигатели 6 ТРД Роллс-Ройс RB.145
взлетная тяга без форсажа (самолет VJ-101С-Х1) 6x1250 кгс
взлетная тяга с форсажем (самолет VJ-101С-Х2) 4x1650 кгс и 2x1250 кгс
Массы и нагрузки:
взлетная при вертикальном взлете
самолет VJ-101С-Х1 6 000 кг
самолет VJ-101C-X2 8 000 кг
Летные данные:
максимальная скорость соответствует
числу М = 1,08
VFW-Фоккер VAK-191B
Опытный вертикально взлетающий истребитель и разведчик
Работы над проектом вертикально взлетающего самолета VAK-191B в ФРГ начались фирмой «Фокке- Вульф» в 1961 г. в соответствии с ТТТ НАТО MBR-3 (Military Basic Requirement №3), выработанными консультативным комитетом НАТО. В требованиях предусматривалась разработка одноместного тактического самолета непосредственной поддержки войск, обладающего возможностью вертикального взлета и посадки. Самолет, первоначально имевший обозначение FW-1262, должен был иметь боевой радиус 450 км с боевой нагрузкой 910 кг при продолжительности пребывания над полем боя 5 мин, 10-процентный резерв топлива после посадки и максимальную скорость, соответствующую числу М = 0,92. В начале и конце полета предусматривалось выполнение вертикального взлета и посадки в условиях МСА + 15°С. Самолет должен эксплуатироваться в плохих метеорологических условиях с рассредоточенных, элементарно подготовленных взлетных площадок и быть независимым от наземного оборудования. По ТТТ предусматривалось также использование самолета в качестве разведчика и средства доставки ядерного оружия.
Выполнение этих требований, превосходящих характеристики СВВП «Харриер», считалось возможным осуществить только при использовании комбинированной силовой установки, в которой в дополнение к подъемно-маршевому ТРДД, применялись подъемные ТРД. Поэтому основное внимание было уделено разработке силовой установки, сначала выбору ее оптимальной схемы, т.е. числа двигателей и их размещения, а затем разработке самих двигателей.
В июле 1965 г. правительства ФРГ и Италии достигли соглашения о совместном финансировании начального этапа разработки самолета, получившего обозначение VAK-191B, где VAK обозначен как Verticalstartendes Aufk- larungs und Kampfflugzeug – вертикально взлетающий разведывательный и боевой самолет, а цифра 191 обозначает, что этот самолет предназначен для замены истребителя Фиат G.91. С 1963 г. фирма «Фокке- Вульф» вошла в фирму «VFW» (Vereinigte Flugtechnische Werke), а в фирму «VFW» вошла также фирма «Хейнкель».
