В 1969 г. экспериментальный СВВП Do.31E3 успешно демонстрировался на авиакосмическом салоне в Париже, совершив 27 мая перелет из Мюнхена в Париж, в котором были установлены три мировых рекорда для СВВП: скорости – 513,962 км/ч, высоты – 9100 м и дальности – 681 км. К середине 1969 г. на СВВП Do.31E было совершено 200 полетов, в которых было выполнено 110 вертикальных взлетов с переходом к горизонтальному полету.

В апреле 1970 г. экспериментальный СВВП Do.31E3 совершил последний полет, так как финансирование его программы было прекращено, несмотря на успешное, а главное безаварийное проведение летных испытаний. Общая стоимость затрат на программу Do.31, начиная с 1962 г., превысила 200 млн. марок.

Фирмой «Дорнье» были разработаны на базе СВВП Do.31 Е проекты усовершенствованных

и более грузоподъемных военно-транспортных СВВП Do.31-25, у которых число подъемных двигателей в гондолах было увеличено сначала до 10, а затем до 12, а также проект СВВП Do.131В с 14 подъемными ТРД.

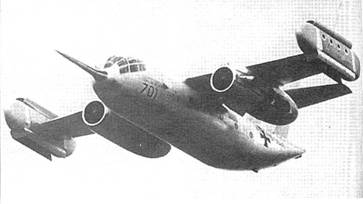

Экспериментальный транспортный СВВП Дорнье Do.31 Е

Разработан был также проект гражданского СВВП Do.231 с двумя подъем- номаршевыми ТРДД, Роллс- Ройс RB.220 с тягой по 10 850 кгс и 12 подъемными ТРДД Роллс-Ройс RB.202 с тягой по 5935 кгс и увеличенной степенью двухкон- турности до 9,5 для уменьшения температуры газа и уровня шума, из которых восемь располагались по четыре в гондолах и четыре по два в носовой и хвостовой частях фюзеляжа. Расчетная взлетная масса СВВП 59 т при платной нагрузке 10 т. Предполагалось, что СВВП сможет перевозить 100 пассажиров с максимальной крейсерской скоростью 900 км/ч на расстояние 1000 км.

Подобные проекты пассажирских СВВП VC.180 и VC.181 были разработаны другой фирмой «Ферайниг- те Флюгтехнише Верке» (VFW). Их силовая установка состояла из четырех маршевых ТРДД и 10-12 подъемных ТРДД RB.202, которые должны были или размещаться в отдельных гондолах (на VC.180), или выдвигаться из нижней части фюзеляжа (на VC.181). Оба проекта являлись развитием более ранних проектов СВВП FW-260 и FW-300 фирмы «Фокке-Вульф» с подъемными ТРД.

Ряд проектов пассажирских СВВП с комбинированной силовой установкой с подъемными ТРДД был разработан и английскими фирмами. Среди них наиболее интересным был проект СВВП HS.141 фирмы «Хоукер Сиддли», разрабатывавшийся с 1970 г. и предлагавшийся для использования на авиалиниях малой протяженности в 80-х годах. СВВП был рассчитан на перевозку 100 пассажиров со скоростью 900 км/ч на расстояние 670 км при вертикальном взлете и посадке. Силовая установка СВВП должна была состоять из двух маршевых ТРДД тягой по 12 250 кгс в гондолах и 12 подъемных ТРДД тягой по 4950 кгс в обтекателях по бокам фюзеляжа.

Конструкция

Самолет выполнен по схеме моноплана с комбинированной силовой установкой из двух подъемно- маршевых ТРДД и восьми подъемных ТРД и снабжен трехопорным шасси.

Фюзеляж цельнометаллический типа полумонокок с круглым поперечным сечением диаметром 3,2 м. В носовой части расположена двухместная кабина экипажа, за ней грузовая кабина размером 9,2x2,75x2,2 м и объемом 50 м^. В кабине может размещаться 36 десант- ников на откидывающихся сиденьях или 24 раненых на носилках. В хвостовой части расположен грузовой люк с погрузочной рампой.

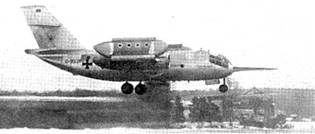

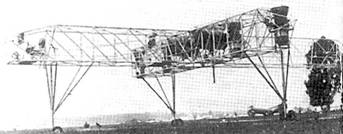

Летные испытания СВВП Do.31 Е

Крыло верхнерасположенное, прямое, неразрезное, трехлонжеронной конструкции. Профиль крыла в корневой части NACA 64 (А412) – 412,5, на конце крыла – NACA 64 (А412) – 410. Двухсекционные элероны-закрылки расположены между гондолами ТРДД и ТРД с каждой стороны крыла и отклоняются на ±25°, а обычные закрылки расположены между фюзеляжем и гондолами ТРДД. Элероны- закрылки и закрылки имеют гидравлический привод, триммеры отсутствуют. Хвостовое оперение стреловидное, со стабилизатором размахом 8 м и площадью 16,4 м 2 , расположенным на киле. Киль площадью 15,4 м 2 имеет угол стреловидности 40° по 1/4 хорд, угол стреловидности стабилизатора по передней кромке составляет 15°.

Руль высоты состоит из четырех секций, каждая из которых имеет отдельный гидравлический привод. Руль направления состоит из двух секций с отдельным гидравлическим приводом.

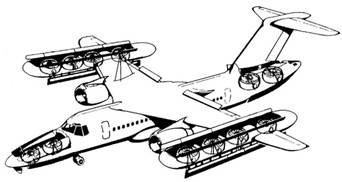

Проект пассажирского СВВП Дорнье Do.231 с подъемно-маршевыми и подъемными ТРДД

Проект пассажирского СВВП Хоукер-Сиддли HS.141

Шасси трехопорное, убирающееся, имеет сдвоенные колеса на каждой стойке. Главные опоры убираются назад в гондолы подъемно-маршевых двигателей. Носовая опора управляемая самоориентирующаяся также убирается назад. Амортизаторы масля- но-пневматические. Все опоры снабжены пневма- тиками низкого давления. База шасси 8,6 м, колея – 7,5 м.

Силовая установка комбинированная: два подъемно-маршевых ТРДД Бристоль Сиддли BS.53 «Пегас» 5-2 с поворотными соплами тягой по 7000 кгс установлены в гондолах под крылом. Воздухозаборники осевые нерегулируемые. Двигатели имеют по четыре поворотных сопла. Диаметр двигателя 1,22 м, длина 2,51 м, масса сухого 1260 кг.

Восемь подъемных ТРД Роллс-Ройс RB. 162-4 тягой по 2000 кгс установлены по четыре в двух гондолах на концах крыла. Двигатели снабжены соплами с дефлекторами, которые могут отклонять поток газов на 15° вперед или назад, и имеют общие воздухозаборники с открывающимися створками в гондолах. Длина двигателя 1,315 м, диаметр 0,66 м, масса сухого 125 кг.

Топливная система. Топливо размещается в пяти баках общей емкостью 8000 л, расположенных в крыле. Подача топлива в двигатели производится из центрального бака, в который топливо поступает из остальных баков.

Система управления. В горизонтальном полете используются обычные аэродинамические рули. На режимах висения, малых скоростей и переходных режимах используется струйная система управления. Продольное управление осуществляется с помощью реактивных сопл в хвостовой части фюзеляжа, в которые подается сжатый воздух, отбираемый от ТРДД: два сопла направляют воздух вверх, а два других – вниз. Поперечное управление осуществляется дифференциальным изменением тяги подъемных ТРД, а путевое – отклонением сопл левого и правого ТРДД в противоположном направлении. Управление вертикальными перемещениями на режиме висения достигается изменением тяги ТРДД. Выдерживание заданной высоты полета осуществляется с помощью автостабилизирующей системы.

Гидравлическая система. Состоит из двух основных независимых систем и аварийной системы. Рабочее давление в системах 210 кгс/см 2. Первая основная система обеспечивает привод шасси, закрылков, грузовой рампы, створок грузового люка, люков гондол с ТРД и части гидравлических цилиндров системы управления. Вторая основная система предназначена только для привода гидравлических цилиндров системы управления.

Электрическая система включает четыре генератора трехфазного переменного тока мощностью по 9 кВА (115/200 В, 400 Гц), установленных по два на каждом ТРДД,, и два преобразователя- выпрямителя постоянного тока мощностью 3 кВ (50 А, 28 В).

Оборудование. В кабине установлено стандартное оборудование для военно- транспортных самолетов с ав- тостабилизирующей системой фирмы «Бодензееверке».
