Focke-Wulf FW190 A/F/G. Часть 1
Шрифт:
Следует иметь в виду, что большинство вариантов Umruestbausatz остались на стадии чертежа или прототипа.
Fw 190A-3/U1 – один опытный образец (W.Nr. 130270, PG+GY) с моторамой, удлиненной на 15 см, послужил прототипом для Fw 190А-5.
Fw 190A-3/U2 – W.Nr. 130386, вооруженный в ракетными установками RZ 65 калибра 73 мм (по три внутри каждого крыла).
Fw 190A-3/U3 – опытный разведывательный самолет, существовавший в единственном экземпляре. Внутри фюзеляжа установлены фотокамеры Rb 50/30 и Rb 75/30. Пушки MG FF демонтированы.
Fw 190A-3/U4 – разведывательный самолет, оснащенный двумя фотокамерами Rb 12,5/7x9 в фюзеляже и фотопулеметом ЕК-16 пли короткофокусным аппаратом Robot II в передней кромке левого крыла. Вооружение как на U3, под фюзеляжем бомбодержатель
Fw 190A-3/U7 – попытка создать высотный истребитель, вооруженный только парой пушек MG 151/20Е. Выпустили всего три самолета-W.Nr. 130528,130530 и 130531. Эти самолеты легко узнать по наружным воздухозаборникам для наддува по обеим сторонам капота.

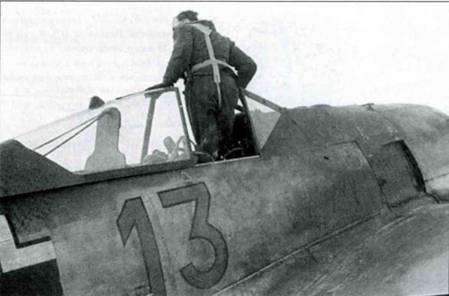

Пилот осторожно втискивается в кабину истребителя. Видны гладкая поверхность основания крыла и двойной упор бронированного изголовья. В задней части капота отсутствуют вентиляционные жалюзи, что указывает на использование двигателя BMW SO 1C.

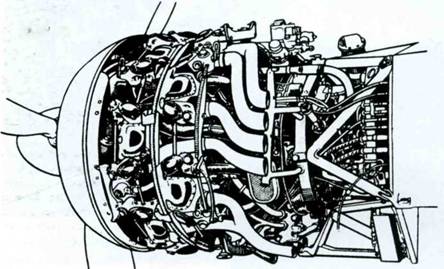

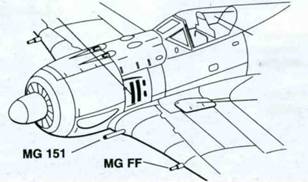

BMW 801
Fw 190A-1
гладкая панель
А-1/А-2 w/BMW 801С
двойной крепеж
Fw 190А-2
А-1/А-2 w/BMW 801DN
панель с перфорацией
ординарный крепеж заголовника
обтекатель пушки
Fw 190А-4
В июле 1942 года выпуск самолетов А-3 свернули в пользу новой модификации Fw 190А-4. Главной особенностью нового самолета стал двигатель BMW 801D-2, приспособленный под систему М W 50. В результате двигатель приобрел возможность кратковременного форсажа за счет впрыскивания в цилиндры смеси воды с метанолом в равной пропорции. При этом двигатель в течение примерно 10 минут развивал мощность 2100 л.с. Однако поставку устройств MW 50 своевременно наладить не удалось, поэтому самолеты А-4 фактически этого устройства не имели. Хотя теоретически возможность доукомплектовать самолеты имелась, на практике устройство MW 50 появилось лишь на самолетах А-8.
Этот Fw 190А-2 уже имеет жалюзи в задней части капота, но бронированное изголовье по-прежнему оснащено двойным упором. Пушки в консолях крыла демонтированы. Самолет оборудован устройством определения «свой-чужой» FuG 25, антенна которого торчит из днища фюзеляжа.

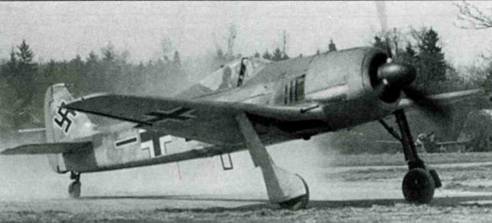

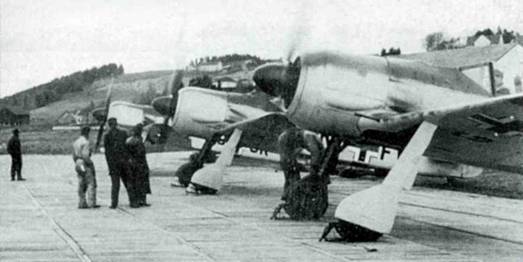

Перед нами Fw 190А-2, что видно по 20- мм пушкам в основании крыльев. Обратите внимание, не все самолеты оснащены жалюзи в задней части капота. Вопреки распространенному мнению, .жалюзи на капоте не всегда позволяют однозначно различить самолеты А-1, А-2 и А-3.
После

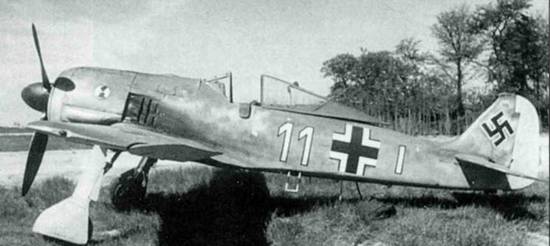

В конце 1941 годи самолеты Fw 190 начали поступать в JG 2. Этот Fw 190А-2 имеет положенные жалюзи в задней части капота и одиночный упор бронированного изголовья. Руль направления и нижняя половина капота выкрашены желтой краской (RLM 27 Gelh), тактические номера и опознавательные знаки обведены черным кантом.

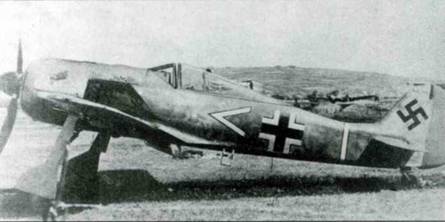

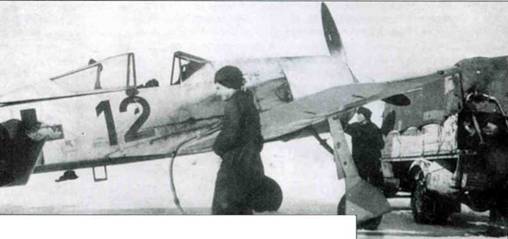

Несколько Fw 190 проходили зимние испытания на Восточном фронте. На этом Fw 190А- 2 одиночный упор бронированного изголовья, но отсутствуют жалюзи в задней части капота.

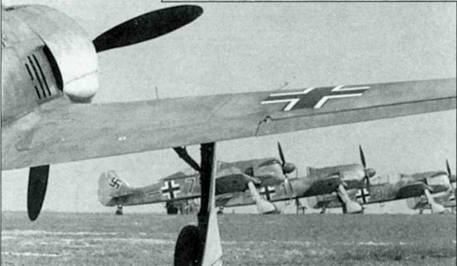

Пилоты проводят короткое утреннее совещание рядом со своими Fw 190А-3. С самолета на переднем плане сняты пушки MG FF чтобы облегчить машину, – это была обычная практика.

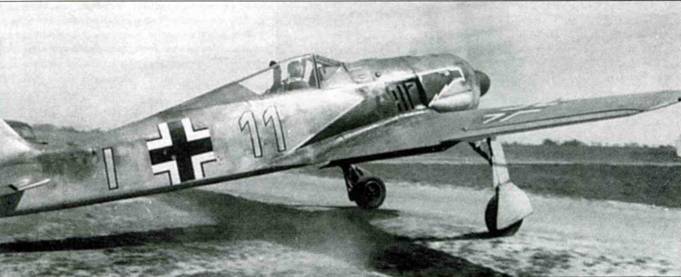

< image l:href="#" />Внешне Fw 190A-3 с двигателем BMW НО ID мало отличались от А-2 поздних выпусков. С этого времени жалюзи в задней части капота и одиночный упор бронированного изголовья cmtLiu стандартными элементами оснащения самолета.

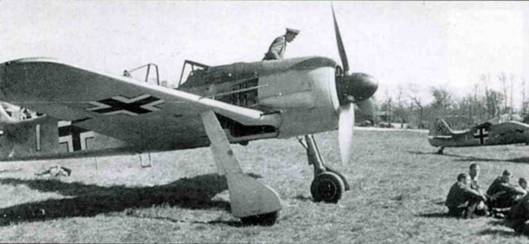

Механик закрывает капот самолета Fw 190А-3 из JG 2. Внутренние створки ниши шасси закрыты. Механики часто закрывали ›ти створки, когда предполагаюсь, что самолет будет долго стоять на земле.
Стилизованное изображение головы орла ни борту самолета позволяло скрыть копоть, оседавшую ни бортах машины. Такой орел имелся на многих машинах из JG 2 «Рихтгофен».

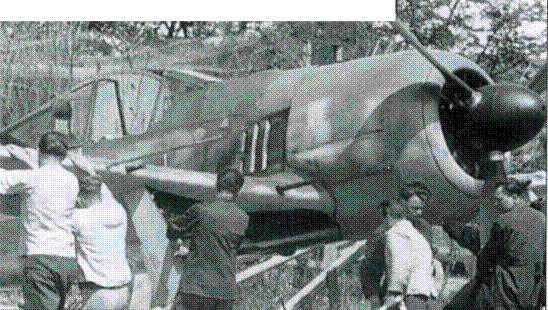

23 июня 1942 года обер-лейтенант Арним Фабер из III./JG 2 по ошибке приземлился на английский аэродром. На капоте видна эмблема группы – голова петухи. Руль направления и ниж няя половина капота выкрашены в желтый цвет, в некоторых источниках цвет ошибочно указан как красный. Это был первый боеспособный Fw 190, попавший в руки союзников.
Майор Герхард Шёпфель, командир JG 26 готовится к очередному вылету на своем Fw 190А-3. Желтый треугольник под фонарем обозначает горловину бензобака. На треугольнике указан тип заливаемого бензина (СЗ) и его октановое число (100). Низке черными буквами указана емкость бака (292 л). Над приборной доской можно различить стекла коллиматорного прицела Revi С'12/D. На крышке фонаря сверху установлено пропускное устройство для радиоантенны.
