Последовательное подключение к телефонной линии
Схема № 1.Схема (рис. 7.1)демонстрирует принцип записи звукового сигнала при последовательном подсоединении к телефонной линии. При протекании тока в линии постоянная и переменная составляющие телефонного сигнала создают падение напряжения на постоянном резисторе R1, включенном в разрыв одного из проводов линии.
Постоянная составляющая
Примечание.
Последовательное включение в линию избавляет от необходимости настраивать устройство под различный уровень напряжения в линии.
Уровень звукового сигнала на выходе Т1 достаточен для записи через микрофонный вход диктофона или ПК.
При желании один из оптронов можно убрать. Но тогда придется подбирать полярность подключения устройства к линии (или применить одну оптопару АОТ166 с двумя встречновключенными излучателями).
Примечание.
Схема гальванически развязана от телефонной линии и безопасна для любого подключаемого устройства записи.
Оптроны, примененные в схеме, могут быть любыми транзисторными оптопарами со светоизлучающими диодами с рабочим током 5—10 мА, хорошо выдерживающими импульсные перегрузки. Сопротивление обмотки 1 звукового трансформатора Т1 должно быть в пределах 20–40 Ом.
Коэффициент трансформации в пределах 1:1–3:1. Тип транзистора VT1 зависит от величины внешней нагрузки.
Схема № 2.Устройство, схема которого представлена ниже, представляет собой УКВ ЧМ передатчик в радиовещательном диапазоне частот. Питается оно от телефонной линии и имеет выходную мощность около 20 мВт.
Устройство подключается в разрыв одного из проводов линии в любом месте по всей длине кабеля. Принципиальная схема радиоретранслятора представлена на рис. 7.2.
Резистор R1 включается в разрыв одного из проводов телефонной сети. При снятии трубки телефонного аппарата в цепи появляется ток, который, в зависимости от типа аппарата и состояния линии, находится в пределах 10–35 мА. Этот ток, протекая через резистор R1, вызывает на нем падение напряжения порядка 4—25 В.
Напряжение поступает на выпрямительную диодную сборку типа КЦ407, благодаря которой устройство может подключаться в линию без соблюдения полярности.

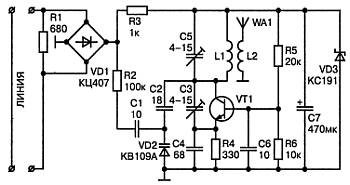

Рис. 7.2. Радиоретранслятор с последовательным подключением к телефонной линии
Высокочастотная
Стабилизатор ограничивает излишек напряжения, поступающего с диодной сборки VD1. Задающий генератор выполнен на транзисторе VT1 типа КТ315. Частотная модуляция осуществляется путем изменения емкости варикапа VD2 типа КВ109А. Модулирующее напряжение поступает из линии через последовательно включенные резистор R2 и конденсатор С1. Первый ограничивает уровень низкочастотного сигнала, второй — исключает проникновение постоянного напряжения линии в цепь модулятора.
Частотно-модулированный сигнал с катушки связи L2 поступает в антенну, в качестве которой используется отрезок монтажного провода длиной, равной четверти длины волны, на ко!орой работает передатчик.
Детали.Транзистор VT1 можно заменить на КТ3102, КТ368. Диодную сборку VD1 можно заменить на четыре диода КД102 или КД103. Стабилитрон VD3 можно использовать любой с напряжением стабилизации 6,8—10 В. Конденсатор С7 должен быть рассчитан на рабочее напряжение, большее напряжения стабилизации VD3.
Катушка L1 намотана на корпусе подстроечного конденсатора С5 и содержит 7 витков провода ПЭВ 0,31 мм. Катушка L2 намотана поверх катушки L1 тем же проводом — 2 витка. При настройке конденсаторы СЗ и С5 подстраивают так, чтобы в нужном диапазоне (65—108 МГц) передавался сигнал максимально возможной мощности. Дальность действия собранного радиоретранслятора в зависимости от условий приема составляет 30—150 м.
Схема № 3.Телефонный радиоретранслятор с AM в диапазоне частот 27–28 МГцрассмотрен на http://www.warning.dp.ua/tel22.htm.
Устройство представляет собой телефонный радиоретранслятор, позволяющий прослушивать телефонный разговор на радиоприемник диапазона 27–28 МГц с амплитудной модуляцией.
Устройство представляет собой маломощный однокаскадный передатчик с амплитудной модуляцией и кварцевой стабилизацией несущей частоты. Задающий генератор выполнен по традиционной схеме на транзисторе VT1 типа КТ315.
Режим транзистора по постоянному току задается резисторами R2 и R3. Кварцевый резонатор ZQ1 включен между коллектором и базой транзистора VT1. Он может быть любым, на одну из частот диапазона 27–28 МГц..
Контур, состоящий из катушки L2 и конденсатора СЗ, настроен на частоту кварцевого резонатора. С катушки связи L1 сигнал поступает в антенну, в качестве которой используются телефонные провода.
Дроссель Др1 служит для разделения высокочастотного и низкочастотного сигналов. Диод VD1 предохраняет устройство от выхода из строя в случае неправильного подключения. Передатчик подключается параллельно телефонной трубке.
Работа устройства.Когда трубка положена на рычаг, разговорный узел отключен от линии. Подключена к линии в этот момент только цепь вызывного устройства. Таким образом, до тех пор, пока трубка не снята, напряжение питания на передатчик не поступает.
