Как только трубку снимают, к линии подключается разговорная часть. Во время разговора ток через разговорную часть меняется синхронно с речью, соответственно изменяется и напряжение в точках +Л1 и — Л1.

Рис. 7.3. Телефонный радиоретранслятор с AM в диапазоне частот 27–28 МГц

Изменение напряжения питания приводит

к соответствующему изменению амплитуды генерируемых высокочастотных колебаний, т. е. имеет место амплитудная модуляция. В результате разговор можно слушать на расстоянии до 50 м на приемник диапазона 27–28 МГц, работающий на прием AM сигнала.

Детали.Транзистор VT1 может быть типа КТ316, КТ3102, КТ368. Диод VD1 — КД521, КД510, Д220. Дроссель Др1 намотан на ферритовом стержне марки 600НН диаметром 2,8 мм и длиной 14 мм, он содержит 150–200 витков провода ПЭВ 0,1 мм.

Катушки L1 и L2 намотаны на полистироловом каркасе от KB приемников диаметром 8 мм с подстроенным сердечником. Катушка L2 содержит 12 витков провода ПЭВ 0,31. Катушка связи L1 наматывается поверх катушки L2 и содержит 3 витка того же провода. Настройка устройства осуществляется путем настройки контура L2, СЗ на несущую частоту. При подключении следует учитывать полярность напряжения линии,

Схема № 4. УКВ ЧМ ретрансляторрассмотрен на http://www.electroscheme.ru/sxems/8.html.

На рис. 7.4 представлен пример схемы телефонного УКВ ЧМ-ретранслятора на МОП-транзисторе. Схема собрана без УНЧ. Резистор R1 — регулятор громкости. При чувствительности УКВ-радиоприемника 10 мкВ дальность — около 100 м.

Подключение данных УКВ ЧМ-ретрансляторов производится в соответствии со схемой. Передающей антенной служит отдельный провод.

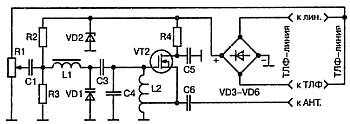

Рис. 7.4. УКВ ЧМ ретранслятор

Схема № 5. Телефонный ЧМ передатчикрассмотрен на

http://ciscom.ru/hackersrussia/Spy/Telrets/tr9.php. Схема этого передатчика показана на рис. 7.5.

Предлагается усовершенствованная схема телефонного радиопередатчика с использованием телефонной линии в качестве антенны и имеющего стабилизатор напряжения. Это позволяет почти полностью устранить сетевой фон. Устройство можно закамуфлировать под телефонную розетку, конденсатор, распаечную коробку.

Катушку L1 наматывают на оправке диаметром 6 мм проводом ПЭВ 0,5 мм. Она содержит около 6 витков. Катушка L2 расположена поверх нее и имеет 3 витка того же провода.

Возможно изготовление катушек прямо на плате печатным способом. При этом используется двухсторонний стеклотекстолит, а катушки для обеспечения связи располагают одна над другой. Передатчик включается в разрыв телефонной линии.

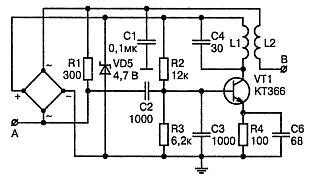

Рис. 7.5. Телефонный ЧМ передатчик

Схема № 6. Телефонный жучок с питанием

от телефонной линиирассмотрен наСхема жучка показана на рис. 7.6.

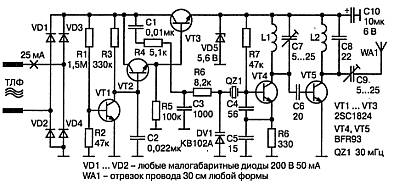

Рис. 7.6. Телефонный жучок с питанием от телефонной линии

Детали.L1 и L2 намотаны на оправках диаметром 5 мм, обмоточным проводом марки ПЭВ-1 или ПЭВ-2 диаметром от 0,4 до 0,7. L1 содержит 6 витков. L2 содержит 7 витков. Все катушки намотаны виток к витку и после настройки залиты парафином.

Т1—ТЗ должны быть высоковольтные, такие как 2SC1279, 1515,1570. Кварц работает на третьей гармонике. Подбираем так: выбираем частоту, делим на 3 и получаем частоту резонатора! Идем в магазин и покупаем. D5 любой стабилитрон с напряжением стабилизации 5–6 В. С10 — любой электролит емкостью от 10 до 100 мкФ и напряжением 6—10 В.

Примечание

Данное устройство подключается параллельно телефонной линии.

Настройка. Налаживание устройства происходит в 6 этапов. Подключаем устройство к телефонной линии и переходим к стадии 2. Измеряем напряжение на D5, оно должно быть 5–5,6 В. Если напряжение не соответствует, то проверяем монтаж и исправность элементной базы.

Включаем контрольный приемник и пытаемся поймать сигнал передатчика! (все измерения и настройка проводится строго со снятой трубкой телефонного аппарата). Сигнал пойман, в противном случае проверяем монтаж и исправность того барахла, что вы туда впаяли.

Медленно поворачивая С7, добиваемся в приемнике максимально качественного и громкого сигнала на частоте третьей гармоники кварца, т. е. 96 МГц. Если этого не происходит, то можно попробовать подобрать С4 и, в крайнем случае, С5.

Изменением геометрических размеров L2 (раздвижением или сжатием витков не металлическим предметом) до максимального уровня выходного сигнала. Пластиковой отверткой регулируете положение ротора конденсатора С9 по минимальному току потребления и максимальной дальности передачи.

Радиус действия устройства составляет около 200 м на этой частоте и с этим потреблением тока — это предел. Большое потребление тока вызовет снижение громкости в трубке телефонного аппарата, что в свою очередь приведет к рассекречиванию устройства. А нам этого не нужно! Общий ток потребления устройства составляет 25 мА.

Бесконтактный съем информации с телефонной линии

Бесконтактный индуктивный способ снятия звуковой информации с телефонной линии известен давно. Он основан на эффекте возникновения магнитного поля вокруг проводника, по которому течет ток.

Правило.

Вокруг каждого из проводов, передающих ток, возникает магнитное поле, а у проводов пары оно противоположное.

Чтобы уловить и преобразовать это поле в электрический сигнал, необходимо только один из проводов пары пропустить сквозь магнитный сердечник, на котором имеется обмотка.
