Схема № 2.Теперь рассмотрим световой анализатор телефонной линии.Данное устройство также является простейшим индикатором наличия подслушивающих устройств. Оно устанавливается на предварительно проверенной телефонной линии и контролирует линию при отсутствии разговора, когда трубка лежит на аппарате.

Питание анализатора ( рис. 7.20,б) осуществляется

от телефонной линии. При наличии любых несанкционированных подключений различных устройств, питающихся от телефонной линии и вызвавших изменение напряжения в ней, выдается сигнал тревоги (включается красный светодиод).

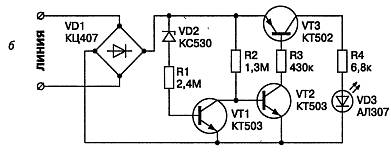

б— схема светового анализатора телефонной линии

Устройство ( рис. 7.20, б)включает в себя:

— анализатор, собранный на стабилитроне VD2 типа КС530 и транзисторе VT1 типа КТ503;

— усилитель тока, собранный на транзисторах VT2 и VT3 типа КТ503 и КТ502, соответственно.

К выходу усилителя через ограничительный резистор R4 подключен светодиод VD3 типа AЛ307. Выпрямительный мост VD1 типа КЦ407 обеспечивает требуемую полярность питания устройства независимо от полярности подключения его к телефонной сети.

При свободной линии постоянное напряжение в ней составляет около 60 В. Стабилитрон VD2 открывается, и на базу транзистора VT1 подается управляющий ток через резистор R1. Открытый транзистор VT1 шунтирует вход каскада на транзисторе VT2, поэтому усилитель тока закрыт, а светодиод погашен. При подключении в линию посторонних устройств напряжение в ней падает, и процесс переключения транзисторов происходит в обратном порядке, светодиод загорается.

Схема № 3. Устройство защиты от несанкционированного подключения к телефонной линиипредназначено для кодирования линии индивидуальным одно-двух-, трехзначным кодом. Оно применяется в тех случаях, когда имеется возможность установить устройство защиты в щитке, колодце, т. е. как можно дальше от охраняемого телефонного аппарата (в идеальном случае — на выходных клеммах АТС).

Система охраняет линию «за собой». При этом все посылки вызова, пришедшие с АТС, беспрепятственно допускаются к телефону, но для подключения к линии (ведения разговора, набора номера) на диске телефона (клавиатуре) необходимо набрать индивидуальный код.

Схема системы приведена на рис. 7.21. Устройство собрано на дискретных общедоступных элементах и микросхеме серии 561 с микропотреблением в статическом режиме. Вся схема питается от телефонной линии. В режиме ожидания потребление не превышает 10–20 мкА, в режиме приема вызова или обработки кода —150–200 мкА.

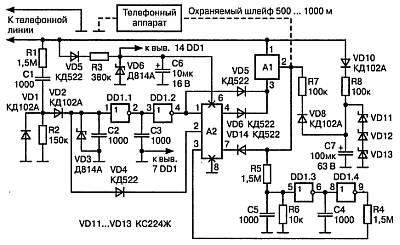

Рис. 7.21. Устройство защиты от несанкционированного подключения

В состав устройства входят:

— узел обработки импульсов

вызова на элементах DD1.1, DD1.2;

— узел приема кода на элементах DD1.3, DD1.4;

— ключ включения телефона А1;

— дешифратор кода А2;

— узел питания на элементах VD7, R3, С6, VD8;

— узел питания напряжением 60 В на элементах VD10, R8, VD9, С7, R7, VD11—VD13.

Рассмотрим работу системы защиты.

Исходящая связь.При снятии трубки с телефона, подключенного в любом месте охраняемой части линии, в телефоне будет отсутствовать сигнал готовности станции (425 Гц).

После набора соответствующего кода на диске (клавиатуре) телефона и обработки его узлом приема кода DD1.3, DD1.4 на выходе 4 дешифратора А2 появится уровень логической единицы, который через ключ А1 подключит телефон к линии (если код набран правильно).

Если код набран неправильно, система защиты блокируется на время 15–30 с, после чего можно повторить набор кода. При включении ключа А1 телефон работает в обычном режиме, обеспечивая набор номера и связь. Система вновь входит в режим охраны через 10–20 с после того, как трубка будет опущена на аппарат.

Входящая связь.Любая посылка вызова частотой 25 Гц и напряжением 90—120 В, пришедшая от АТС, напрямую на телефон не поступает, так как ключ А1 в исходном состоянии заперт. После обработки сигнала вызова элементами DD1.1, DD1.2 с небольшой задержкой, определяемой номиналами элементов С2, СЗ, на выходе 4 DD1.2 появится логическая единица, которая через диод VD5 открывает ключ А1 только на время вызова. При снятии трубки с телефонного аппарата входной узел запирается через диод VD4, и далее для подключения телефона к линии и ведения разговора необходимо вновь набрать индивидуальный код.

Таким образом, система защиты блокирует подключение к охраняемому участку линии любых телефонных аппаратов без знания кода. Дешифратор может быть выполнен одно-, двух-, трехзначным.

Размер платы — 100x60 мм, подключение к линии осуществляется тремя разъемами. Единственным условием является использование телефонных аппаратов II и III группы сложности (с потреблением от линии не более 50–80 мкА).

Схема № 4. Активный индикатор состояния линиив отличие от выше приведенного устройства не только выявляет подключение дополнительной нагрузки, но и при срабатывании системы сигнализации переводит устройство в активный режим работы. Этот режим позволяет блокировать многие радиоретрансляционные устройства и приборы, предназначенные для автоматической записи телефонных переговоров. Принципиальная схема такого устройства представлена на рис. 7.22.

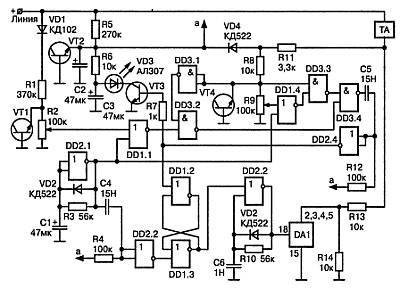

Рис. 7.22. Активный индикатор состояния линии

Устройство собрано на 4 микросхемах и 4 транзисторах.

Исходное состояние:трубка телефонного аппарата опущена. Питание устройства осуществляется от телефонной линии через ограничительный резистор R5. Конденсатор С2 заряжается через резистор R5 до напряжения стабилизации стабилитрона, выполненного на транзисторе VT2.
