Таким образом, пропущенный провод выступит в роли первичной обмотки из одного витка, вторичная обмотка может иметь 200–600 витков.

Данная конструкция представляет собой классический токовый трансформатор, напряжение во вторичной обмотке которого пропорционально току в первичной обмотке, то есть в линии.

Совет.

Катушку индуктивного съемникаудобно выполнить на размыкающемся броневом или кольцевом ферритовом сердечнике с максимально высокой магнитной проницаемостью и имеющим возможно большее число витков. Для исключения низкочастотных наводок (особенно от сети) индуктивный съемник должен быть заключен в металлический

экран.

Такой датчик можно подключать непосредственно на микрофонный вход высококачественных диктофонов, имеющих высокое усиление сигнала внешнего микрофона и снабженных акустопуском.

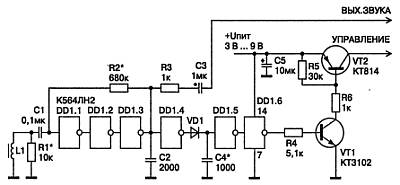

Схема № 1.Для записывающих устройств попроще можно применить предусилитель с акустопуском, выполненный на одной цифровой КМОП микросхеме K564ЛH2 по схеме рис. 7.7.

На инверторах DD1.1—DD1.3 выполнен усилитель низкой частоты. Элементы VD1, С4 образуют пиковый детектор, за которым следует компаратор на элементах DD1.5, DD1.6, управляющий силовым ключом на транзисторах VT1, VT2.

Рис 7.7. Усилитель низкой частоты с акустопуском

Величину резистора R1 можно подобрать по наилучшему качеству звука. Конденсатор С2 на выходе УНЧ служит для подавления возможного самовозбуждения УНЧ на высоких частотах. Резистором R2 можно подобрать требуемую величину усиления. От емкости и тока утечки конденсатора С4 зависит время удержания акустопуска.

Далее рассмотрим устройства для бесконтактного съема информации с телефонной линии на ОУ.

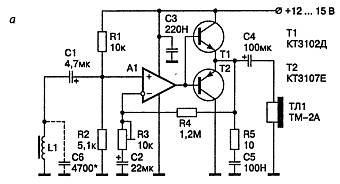

Схема № 2.На рис. 7.8,апредставлена схема простого усилителя, на вход которого подключена катушка индуктивности. В схеме можно применить ОУ — КР1407УД2, КР140УД20, КР1401УД2Б, КР140УД12, 140УД8 или аналогичные, в их типовом включении и желательно с внутренней коррекцией.

Примечание.

Помещенная рядом с телефонным проводом катушка будет надежно «снимать» информацию.

Катушку-датчик можно выполнить на броневом сердечнике подходящего размера. Один из проводов телефонной пары зажимается между чашками броневого сердечника.

В качестве катушки для бесконтактного съема информации с телефонной линии можно использовать магнитную головку от кассетного магнитофона. В этом случае один из телефонных проводов просто располагается рядом с рабочим зазором головки.

Катушку-датчиктак же можно изготовить и из малогабаритного низкочастотного трансформатора, например, выходного трансформатора от транзисторного приемника, последовательно соединив все его обмотки.

Рис. 7.8. Устройства для бесконтактного съема информации с телефонной линии на ОУ;

а— простейшая схема

В

качестве катушки для бесконтактного съема информации с телефонной линии можно использовать магнитную головку от кассетного магнитофона. В этом случае один из телефонных проводов просто располагается рядом с рабочим зазором головки.

Катушку-датчик так же можно изготовить и из малогабаритного низкочастотного трансформатора, например, выходного трансформатора от транзисторного приемника, последовательно соединив все его обмотки.

При использовании в качестве датчика магнитофонной головки L1 целесообразно использовать конденсатор С6 емкостью 3000—10000 пФ, который совместно с индуктивностью L1 образует колебательный контур, настроенный на частоту 1–1,5 кГц. Это позволяет увеличить уровень сигнала с датчика и увеличить соотношение сигнал/шум.

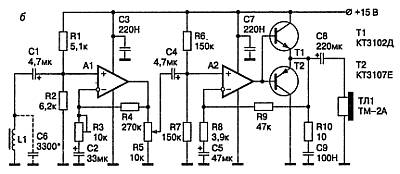

Схема № 3.На рис. 7.8, бприведена схема усовершенствованного усилителя для бесконтактного съема информации с телефонной линии на двух ОУ и с возможностью регулировки громкости. Устройство разработано Александром Семьяном.

б — схема с возможностью регулирования громкости

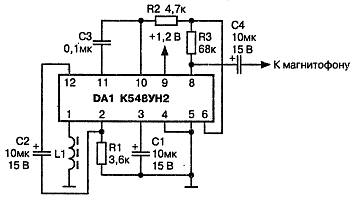

Схема № 4.Бесконтактный съем информации с телефонной линии обеспечивает схема, представленная на рис. 7.9.

Принцип действия данного устройства заключается в улавливании переменного электромагнитного поля, наводимого вокруг телефонной пары . Для бесконтактного съема информации с телефонной линии телефонная пара зажимается между чашками броневого сердечника дросселя L1. Сигнал с усилителя попадает на микрофонный вход или на телефонный капсюль ТА-2. Напряжение питания должно быть в пределах 1,2–3 В. Дроссель L1 имеет 600 витков ПЭВ 0,05 на сердечнике СБ-30.

Рис. 7.9. Устройство бесконтактного съема информации

Схемы телефонных ретрансляторов

Телефонные ретрансляторы включаются последовательно в разрыв одного из проводов телефонной линии и питаются током в линии в момент разговора.

Примечание.

Когда телефонная трубка опущена, ретранслятор не работает.

В широко распространенных схемах передатчик питается от падения напряжения на резисторе 200–500 Ом, частотная модуляция передатчика осуществляется изменением его напряжения питания.

Такое простое включение имеет, как минимум, два недостатка:

— девиация частоты передатчика сильно зависит от громкости разговора;

— частота самого передатчика может быть различной при различной нагрузке линии.

Например, при использовании старого дискового телефона и дешевого китайского разница частот передачи будет в несколько мегагерц.
